[i=s] 本帖最后由 HEPPY 于 2026-4-30 10:34 编辑 [/i]
认识Ai-M62-M10L
附件：ai-m62-m01l_v1.0.1规格书-20250620.pdf
📌这个是规格书，参考其中引脚配置说明，为烧录和调试做足准备！
# M61/M62系列烧录指导（包含模组&开发板）
⭐这是烧录指导，我们需要参考这两个，对我们的Ai-M62-M10L模块进行烧录和测试。是
🚨而且测试低功耗，我们的模组有特殊要求。这个后面再进行测试☺️☺️
硬件接线
烧录准备&步骤🔥
烧录准备🐟️
| Ai-M61-32S |
USB转TTL |
| VDDIO |
VCC |
| RXD |
TXD |
| TXD |
RXD |
| IO2 |
DTR |
| EN |
RTS |
| VCC |
VCC |
| GND |
GND |

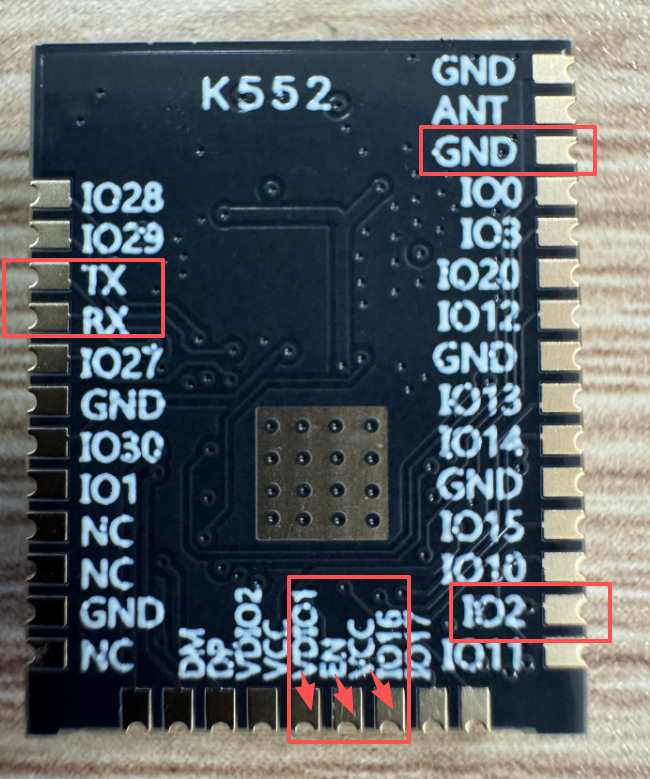

‼️这里的VDDIO(两个都需要)需要拉高，这个模组内，我的做法比较粗暴，直接将它和供电电源接在一起了
🚨图中没有将两个VDDIO标记出来，但是需要两个的VDDIO
接好线后就可以开始进行🔥烧录了
烧录步骤💥

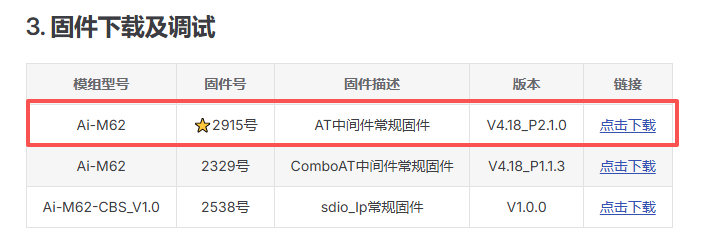

🐢我们要烧录的固件为
下载好固件后，🔛打开烧录软件

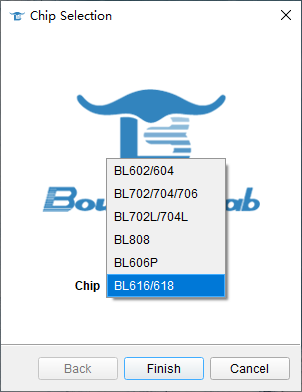

这里选择BL616/618👌👌选择好后点击Finish✅

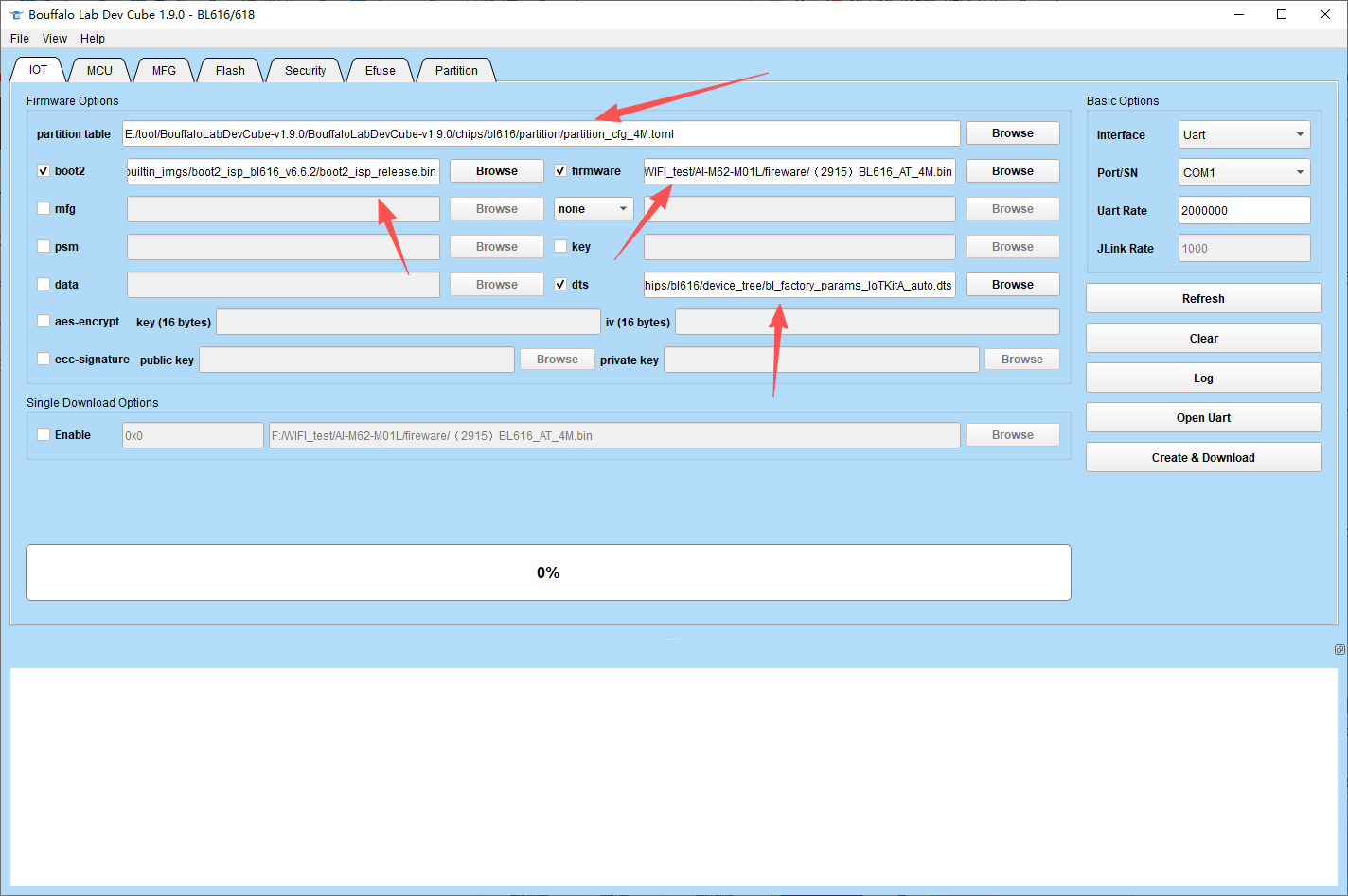

这边文件设置具体请参考最上面的烧录指导📌

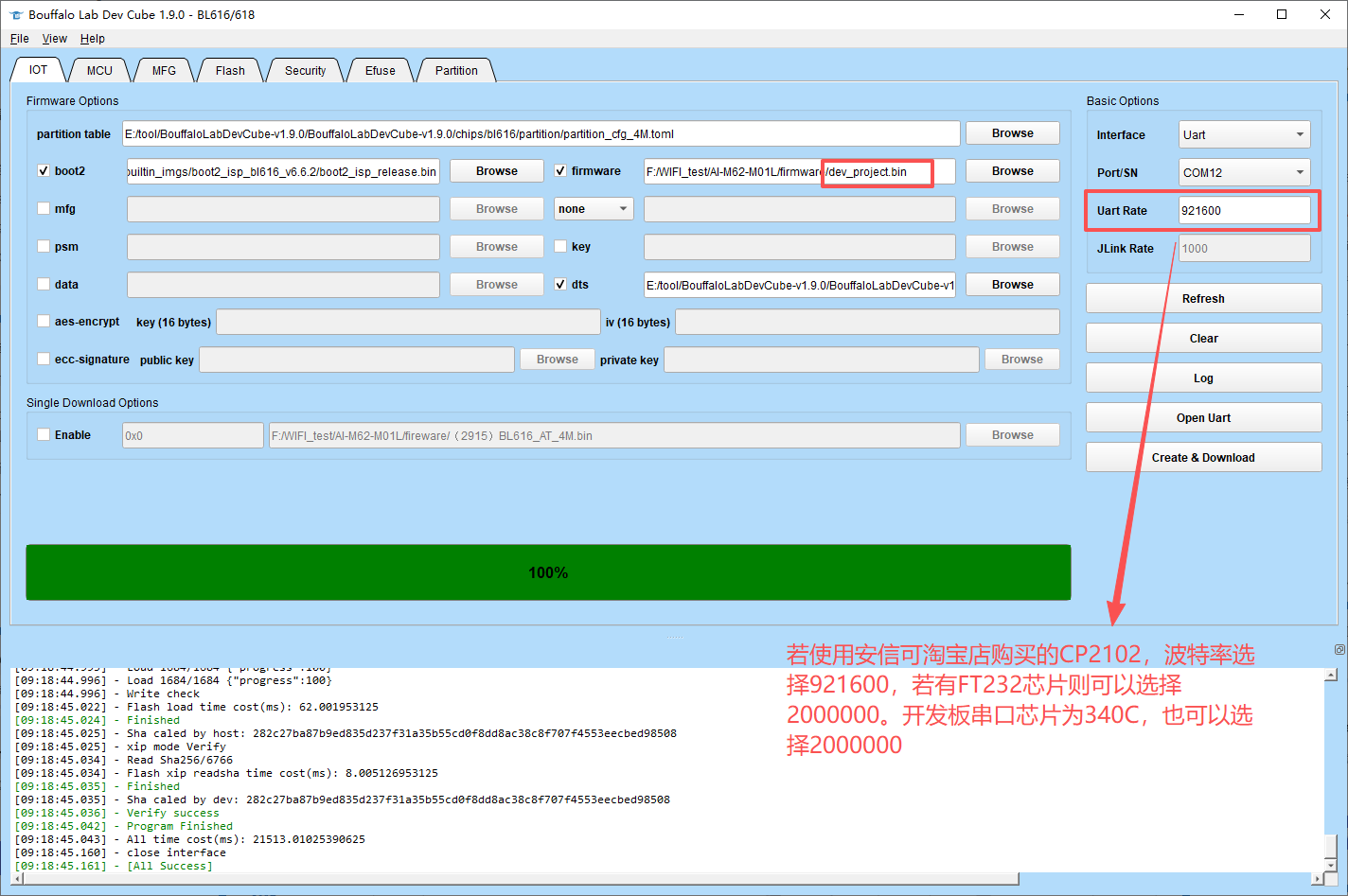

完成后点击 Create & Download✅️完成烧录
调试模块
上电测试网络
😮打开串口进行调试，注意！！⚠️⚠️⚠️因为我们将这两个连接串口了，此时它会进入烧录模式，所以我们在串口调试的时候记得☑️勾选这个 DTR来退出烧录模式
| Ai-M61-32S |
USB转TTL |
| IO2 |
DTR |
| EN |
RTS |

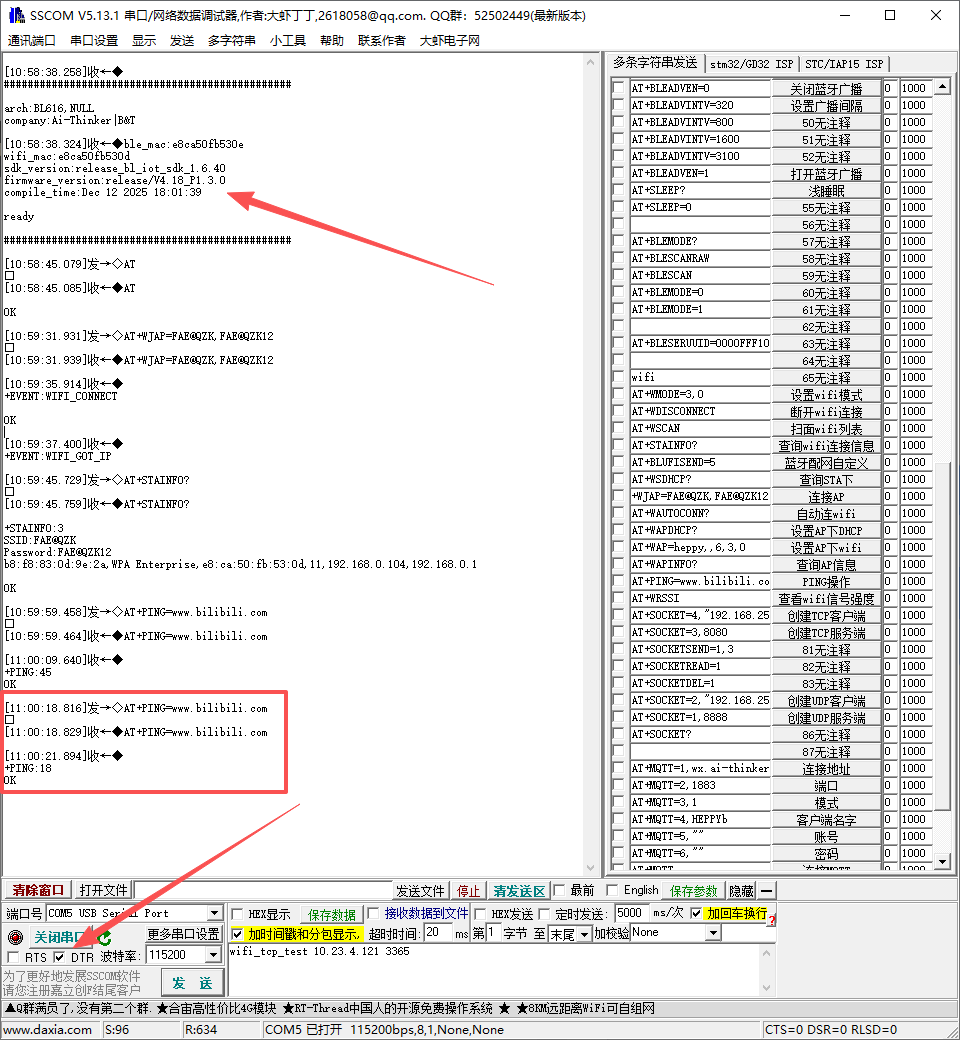

🐑这是退出了烧录模式，先串口连接，再上电。如果还是没有打印上电信息，就多上电几次
👁️看到可以稳定连上网络，说明一切准备就绪了
实现MQTT
连接上网络后，配置MQTT参数👍👍

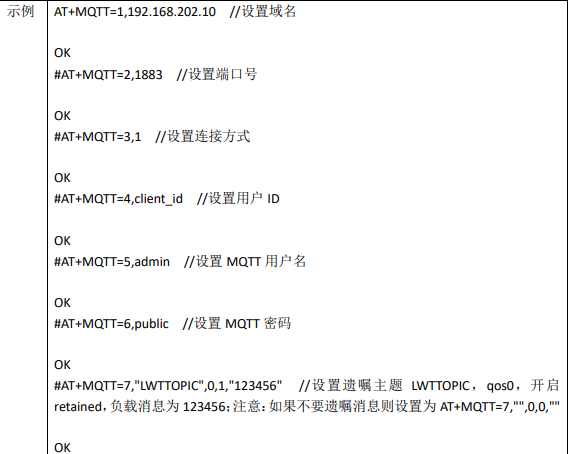

🍃根据示例来配置自己的📗连接地址、📕客户端名字和📘订阅消息等
测试
🍁配置完成后，我们来进行测试。

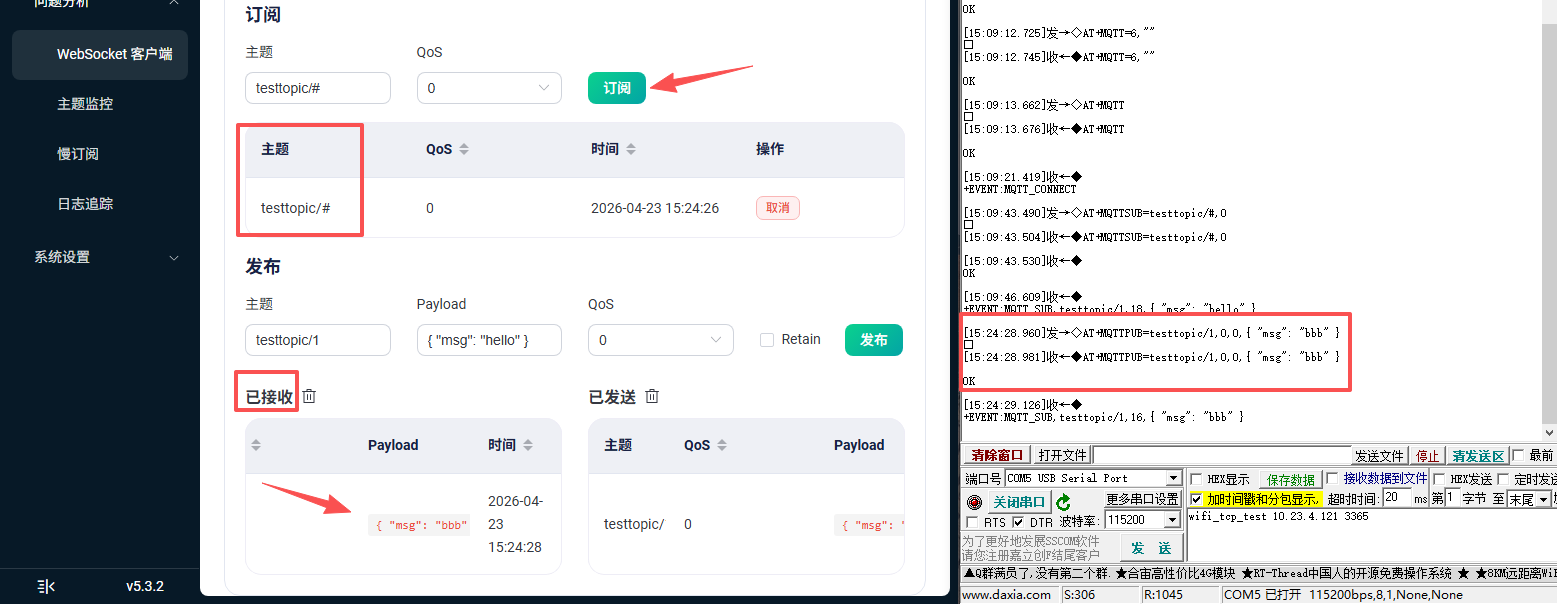

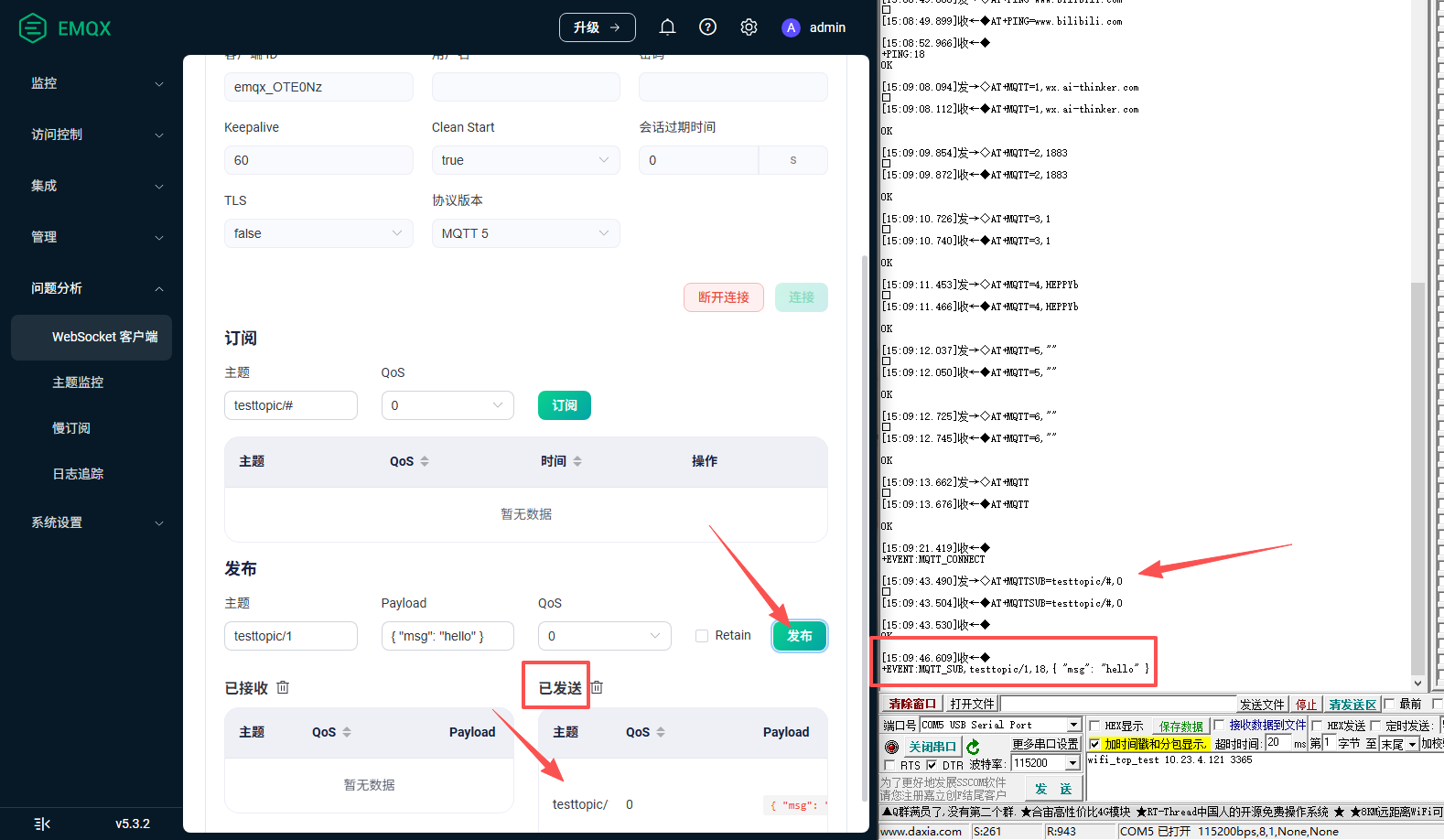

这里是从服务器下发广播订阅消息😊
这里就是模组在这里发送消息，然后订阅的就可以收到这条消息😄
低功耗
哈喽啊🦐，我来补充关于这个模组的低功耗的测试了，⚠️注意了，该模组的低功耗测试较为特殊。

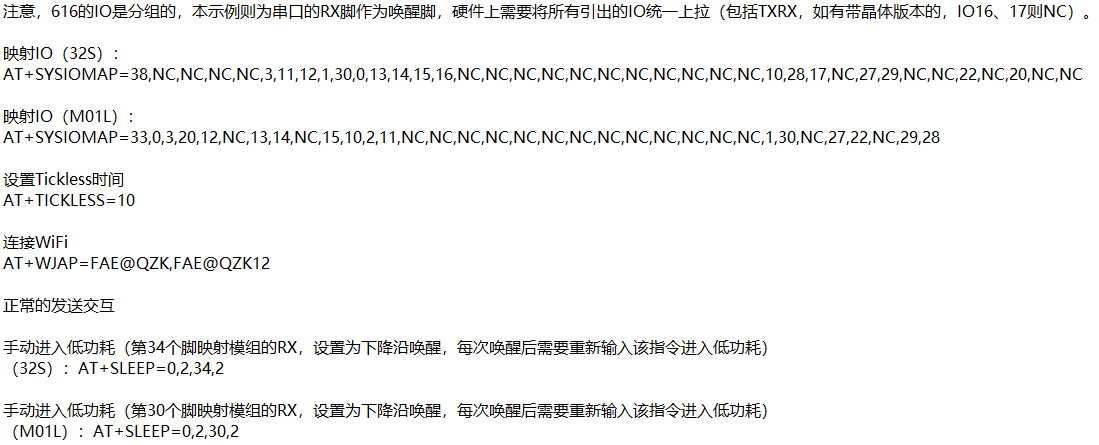

- 低功耗AT操作示例
就像前面放的这张图片☺️
我们需要将引脚进项上拉的操作

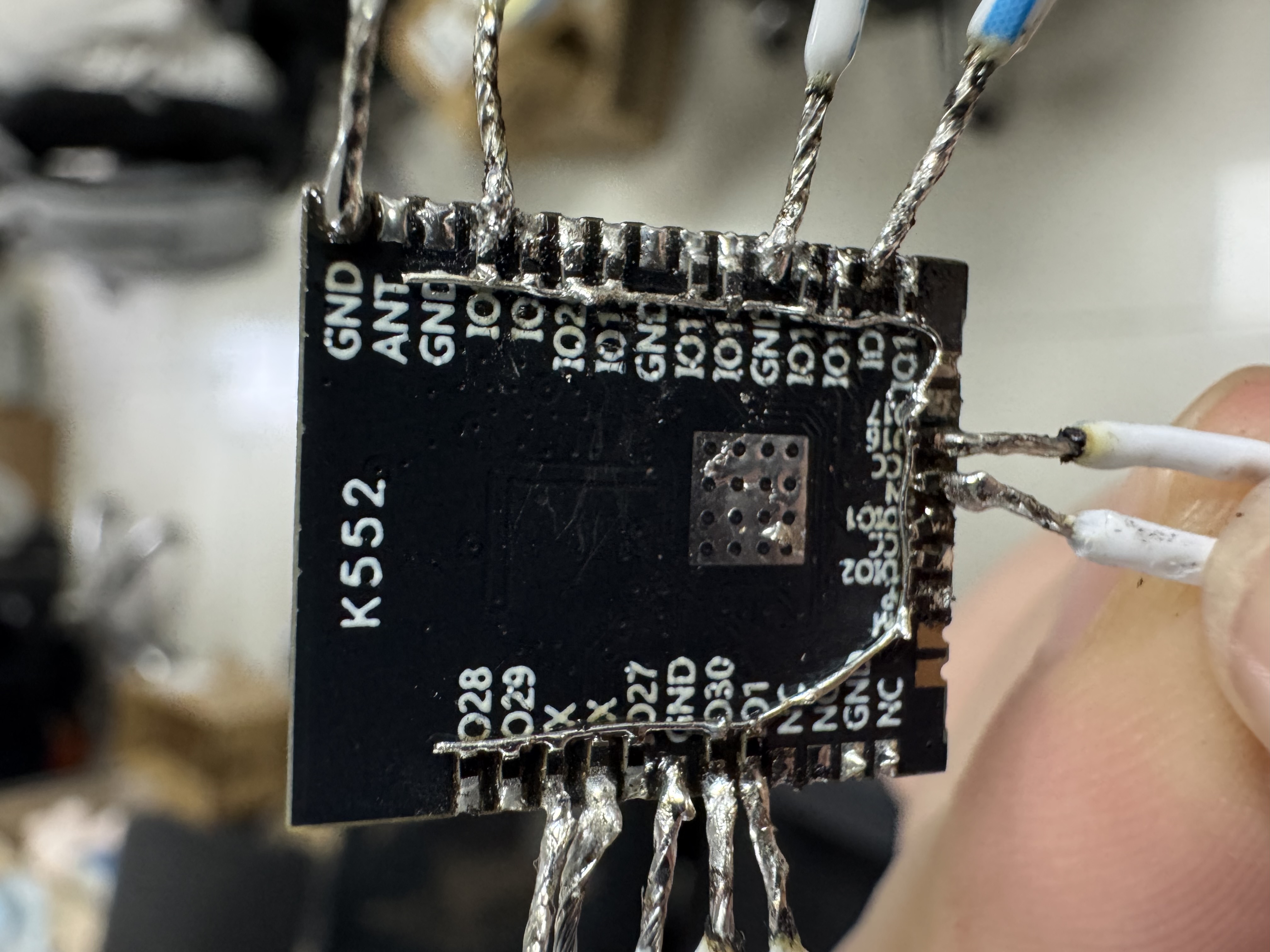

连接图
具体如图♦️👀
这里将除了VCC、GND和ANT以外的所有引脚都连接了电阻😮（NC也没）
同我师父说的，简直就是艺术品哈哈哈哈哈哈哈✌️✌️
完成好了硬件方面的连接之后✅️我们就可以开始进行低功耗的检测了👍。这边这示例可以看见有引脚配置，还有唤醒设置，我们就按照示例来🌶️。并且使用低功耗分析仪进行检测，查看电流是否异常，是否满足低功耗的需求🐄
使用低功耗
🔥烧录具体步骤请看前面的🔗链接处
这里我们先完成烧录，将文件
烧录进模组💪
完成烧录😳

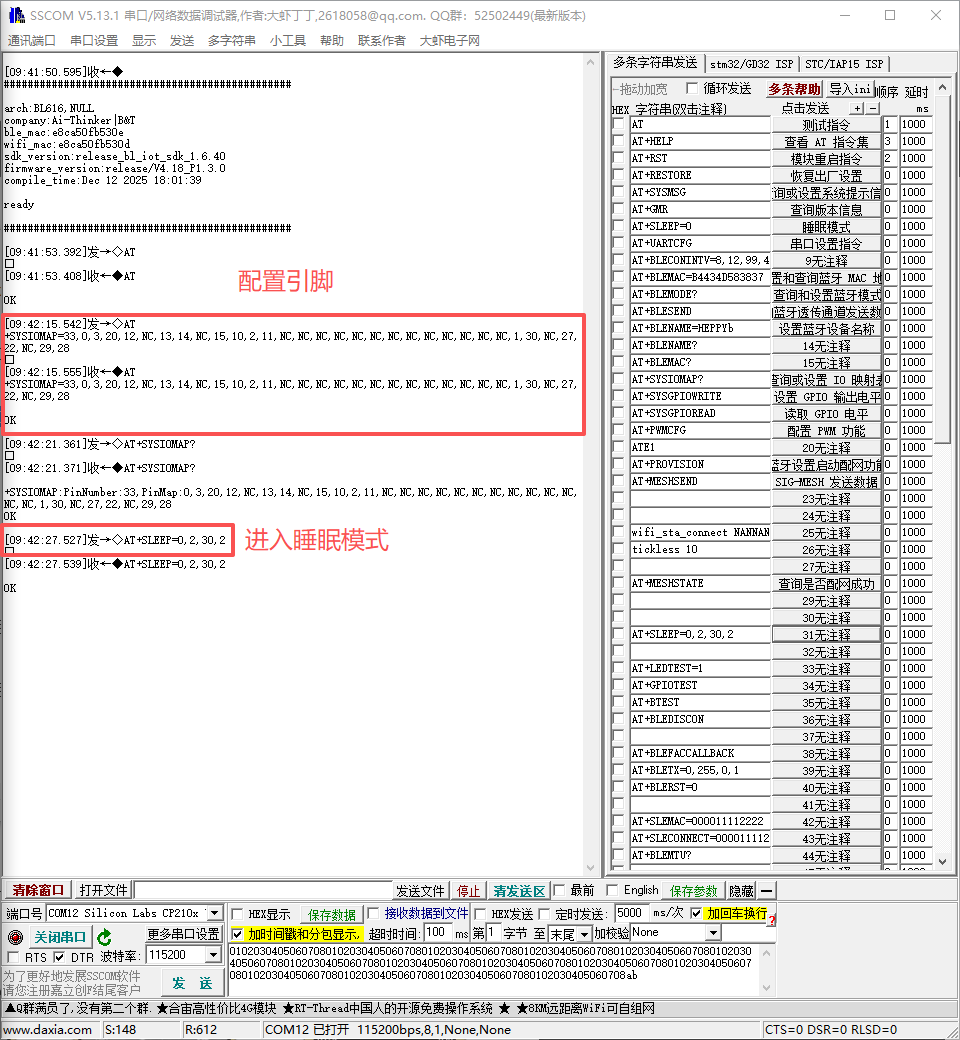

进行配置，将引脚和唤醒引脚配置好，进入睡眠模式😴
低功耗信息

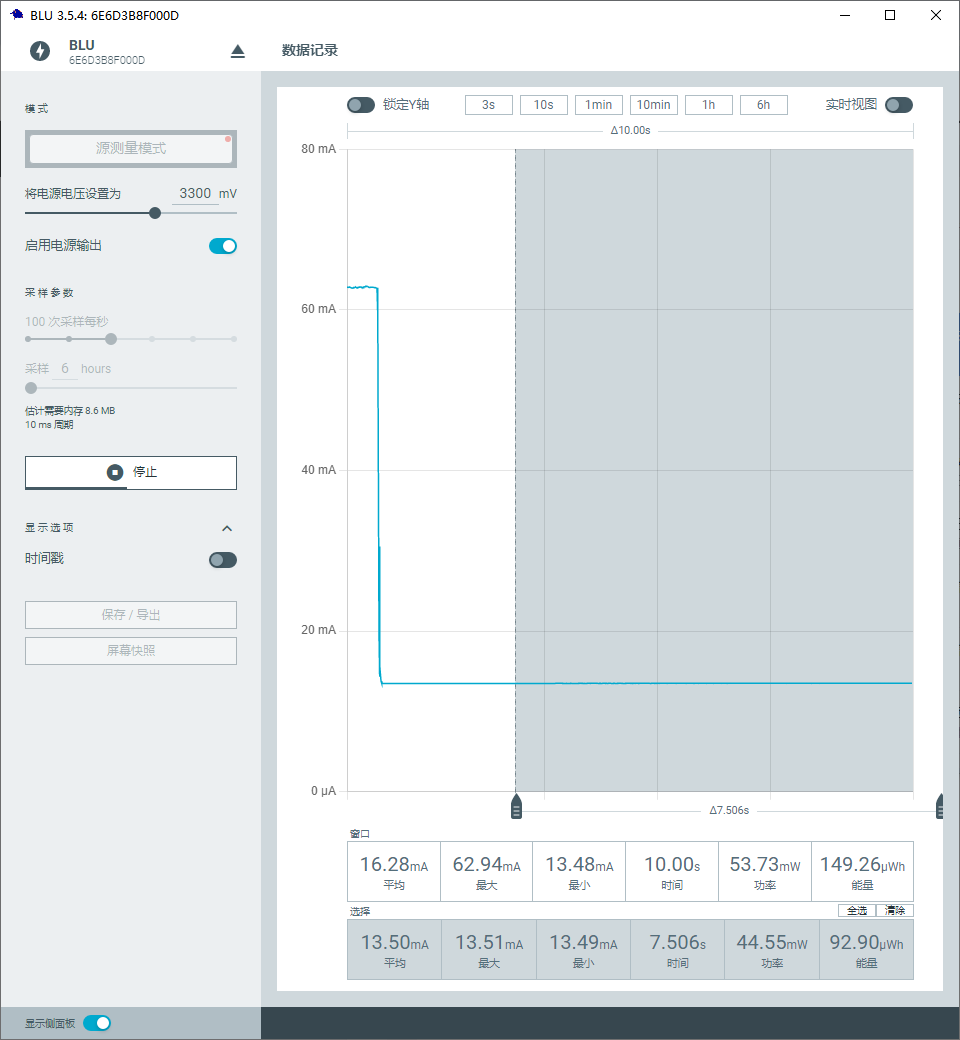

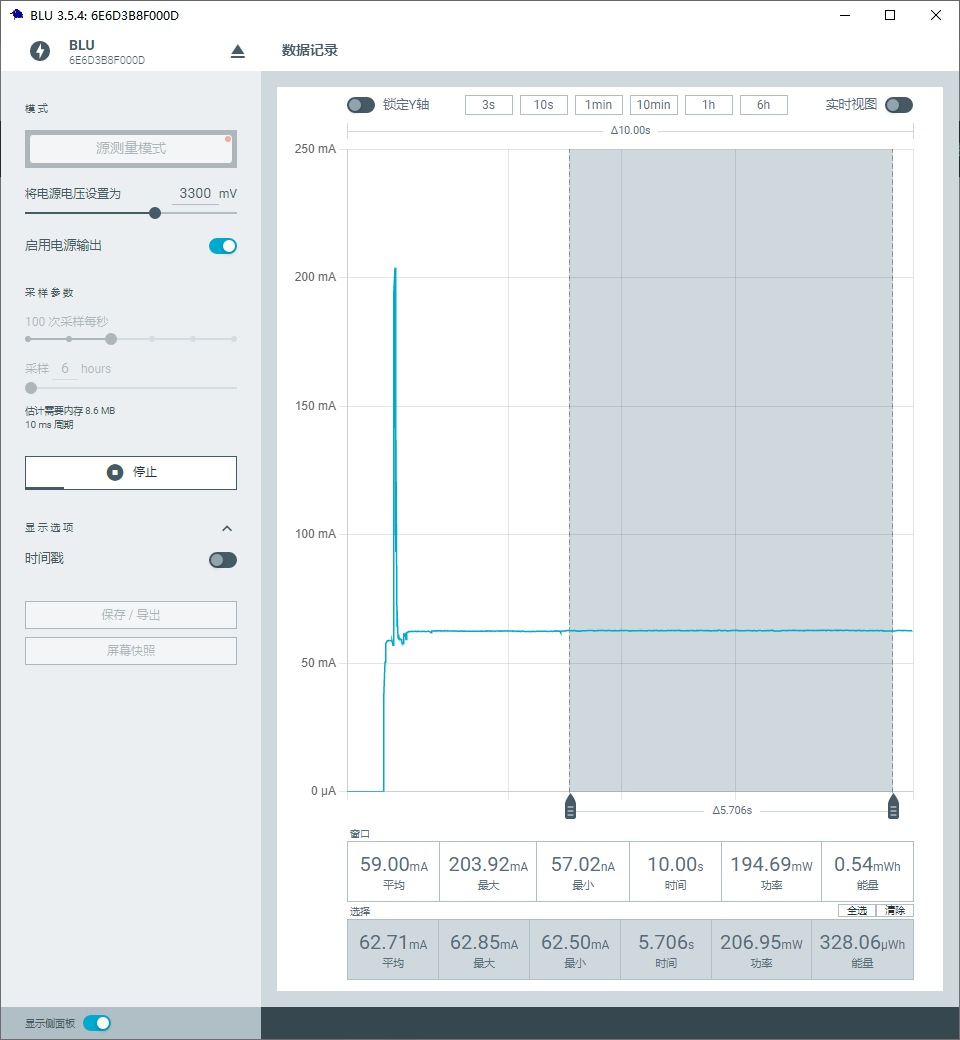

这里上电后，看下面的信息⬇️平均为62.71mA了
接下来实现睡眠，⬇️下面的平均为13.5mA，很明显的功耗降低了
总结
通过此次试验，在这块模组上发现了还要有全部上拉的操作，我只清楚IO2的上拉操作会影响启动状态---上电瞬间的电平决定了模组是进入正常工作模式还是固件烧录模式😮
（核心目的是消除GPIO引脚状态的不确定性，从而避免额外的漏电流功耗和防止由干扰引起的误唤醒，最终确保测得的低功耗数据真实反映模组本身的功耗水平，而非由外部电路状态引入的误差。这是一个保证低功耗设计可靠性和测试准确性的关键步骤。）---来自ai
我的理解，有一定模拟因素在的，保障和真实使用情况误差不会太大。以上就是本次试验的全部内容，感谢❤️
