【电子DIY作品】温湿度时钟，安信可产品ESP12F

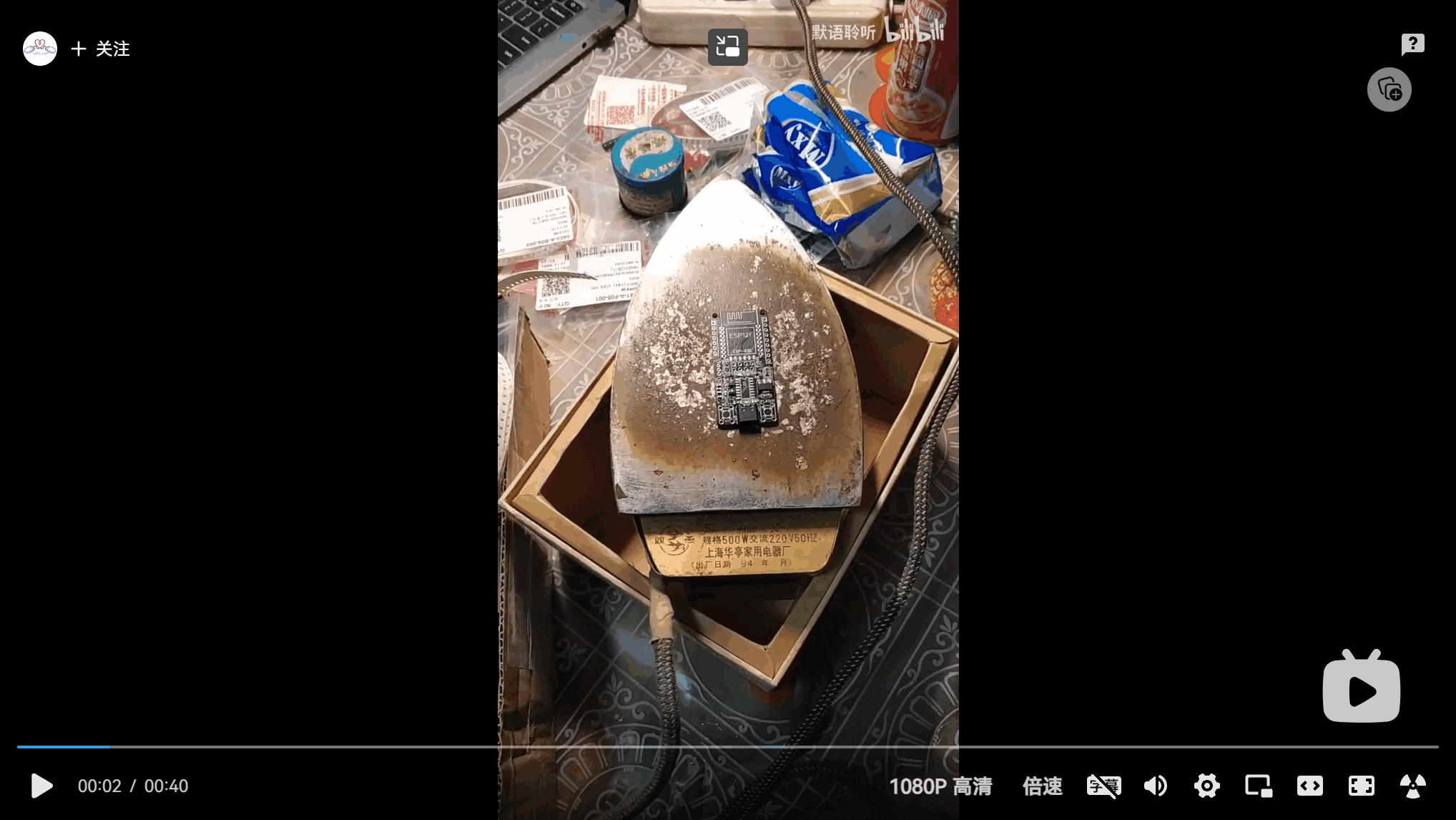

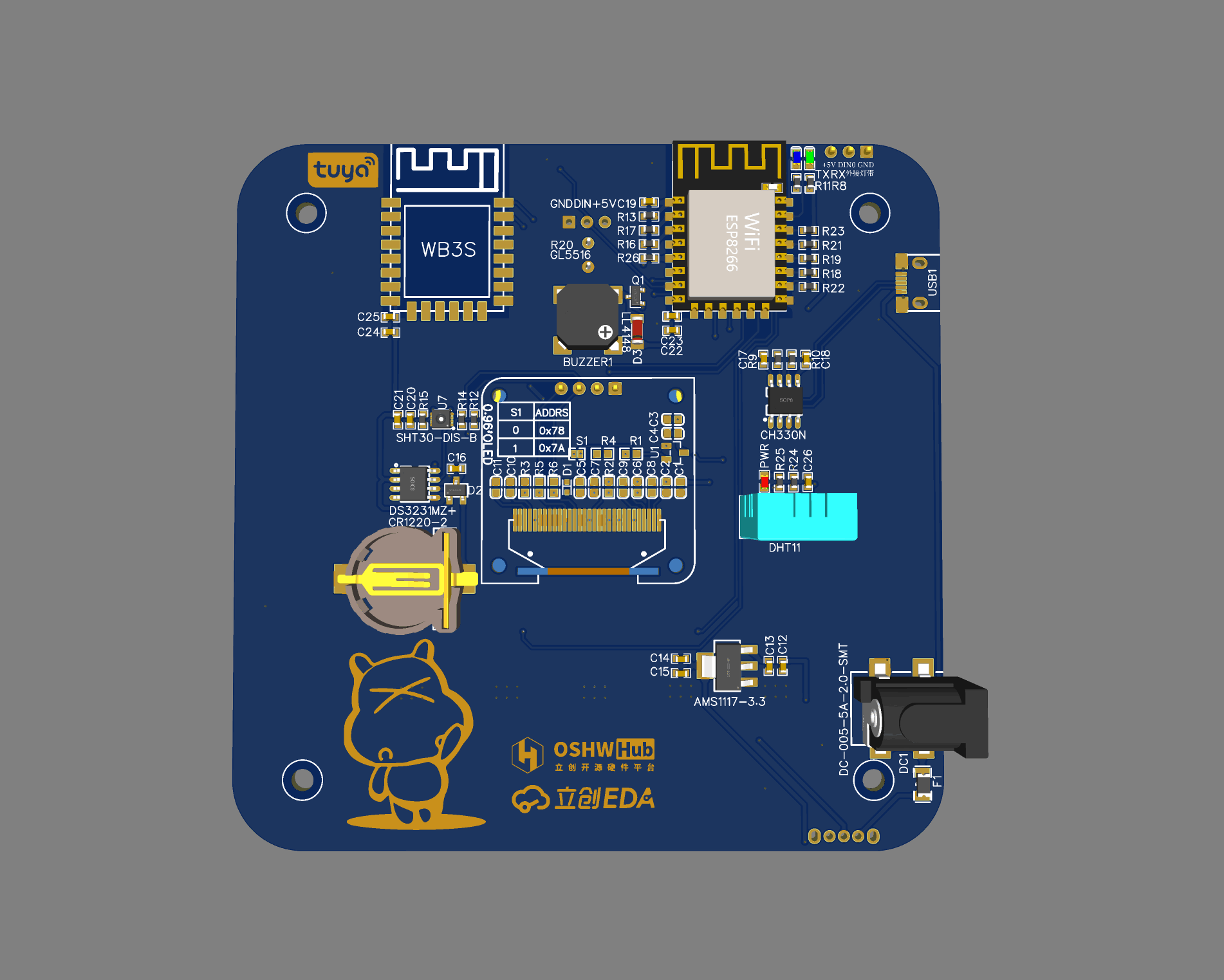

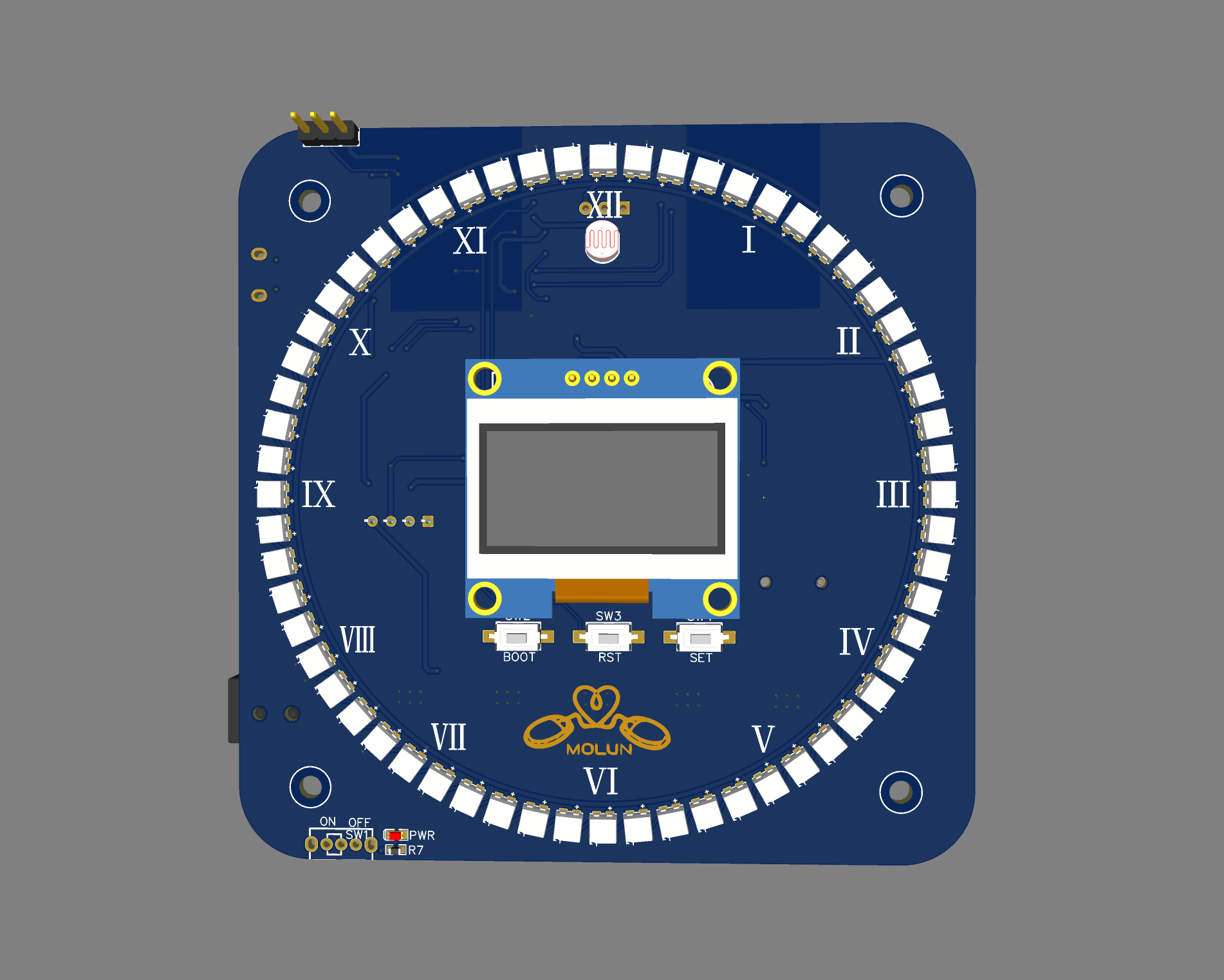

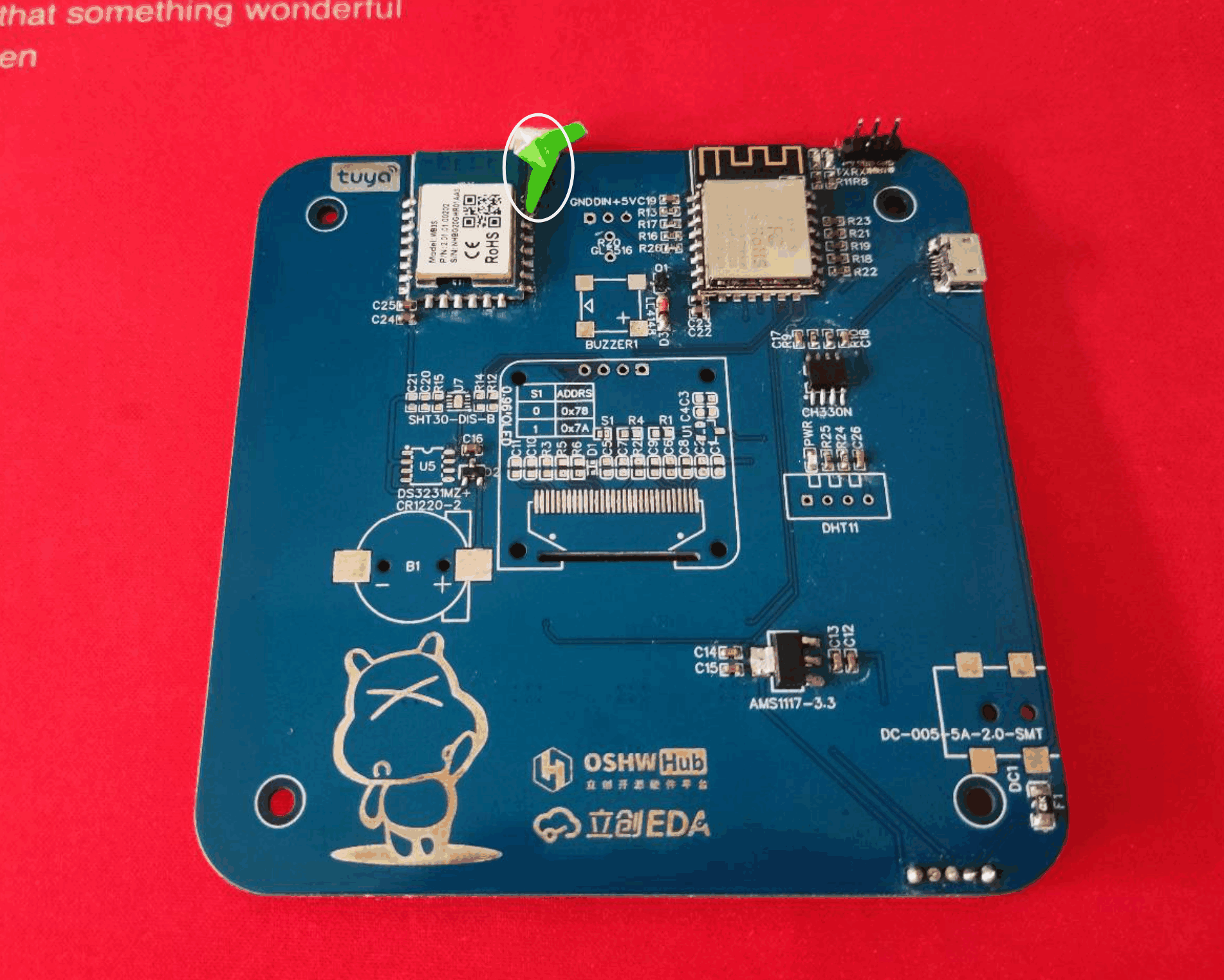

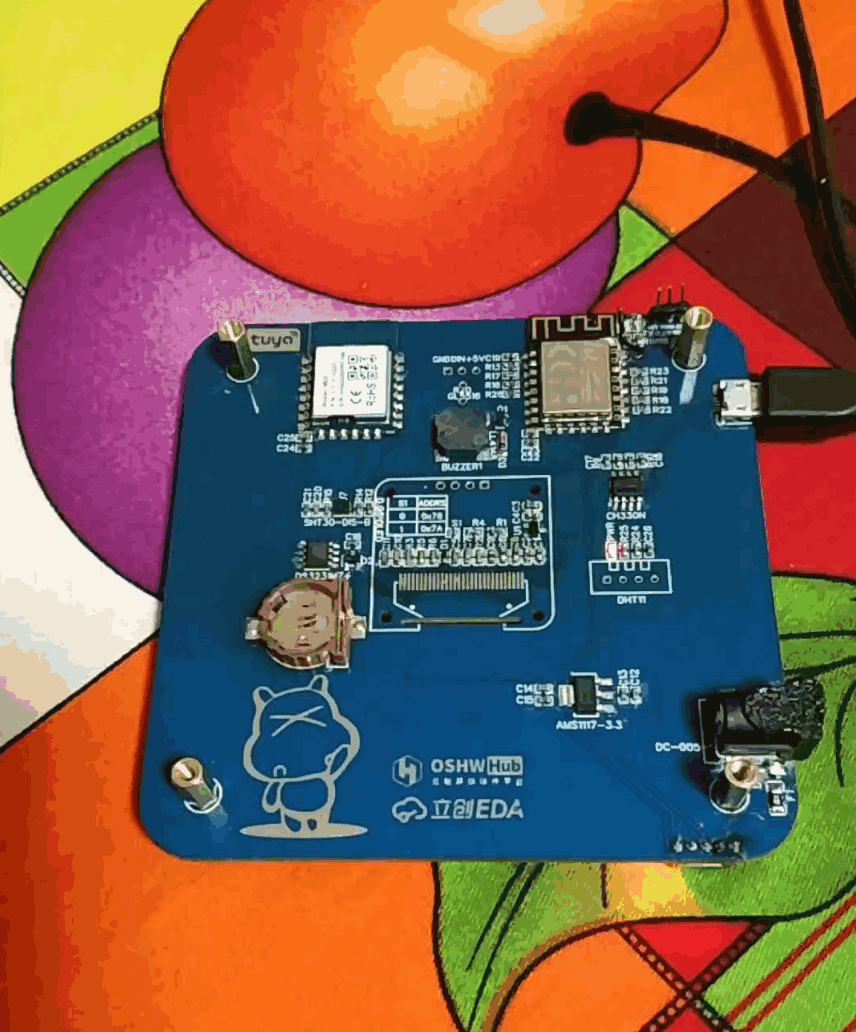

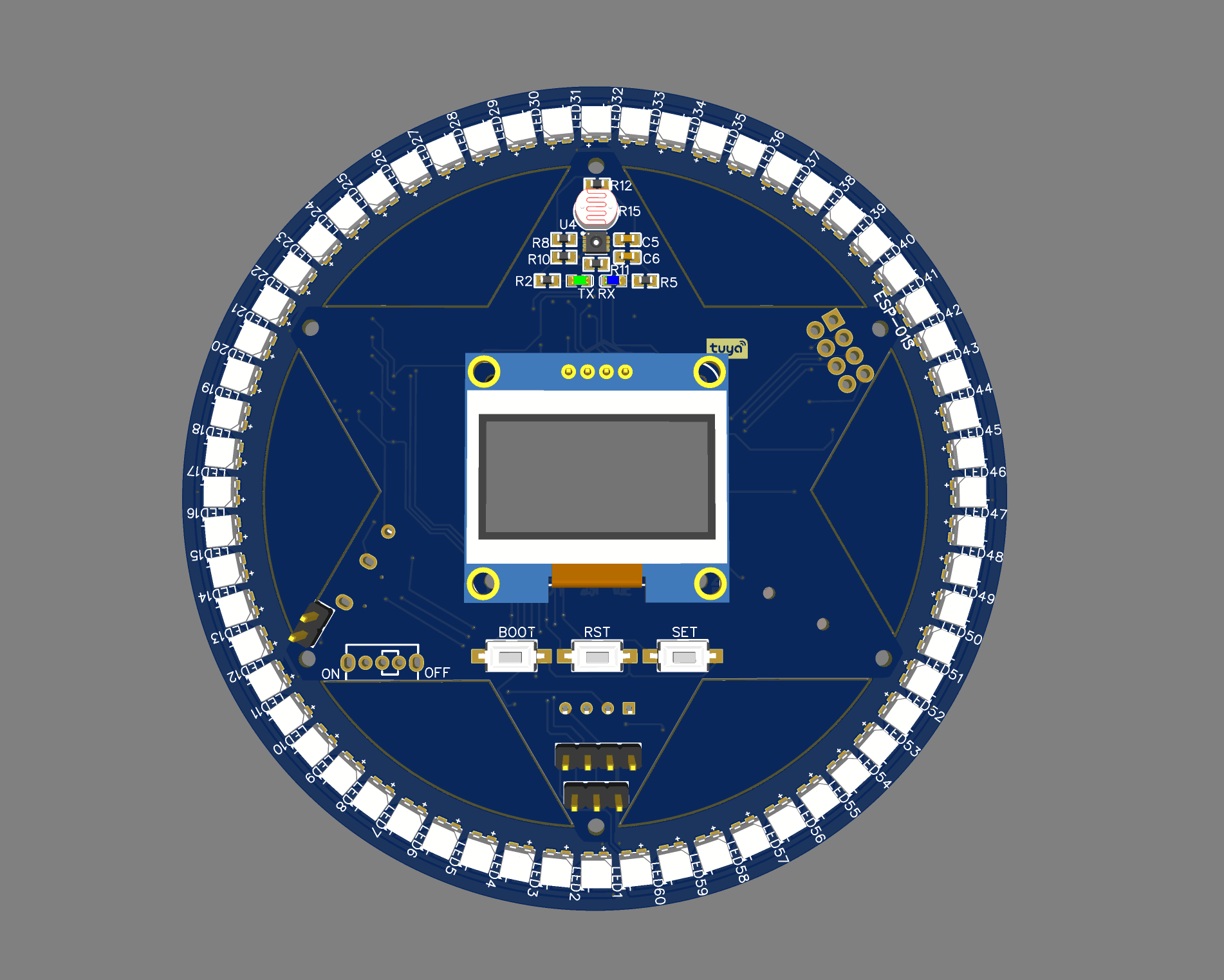

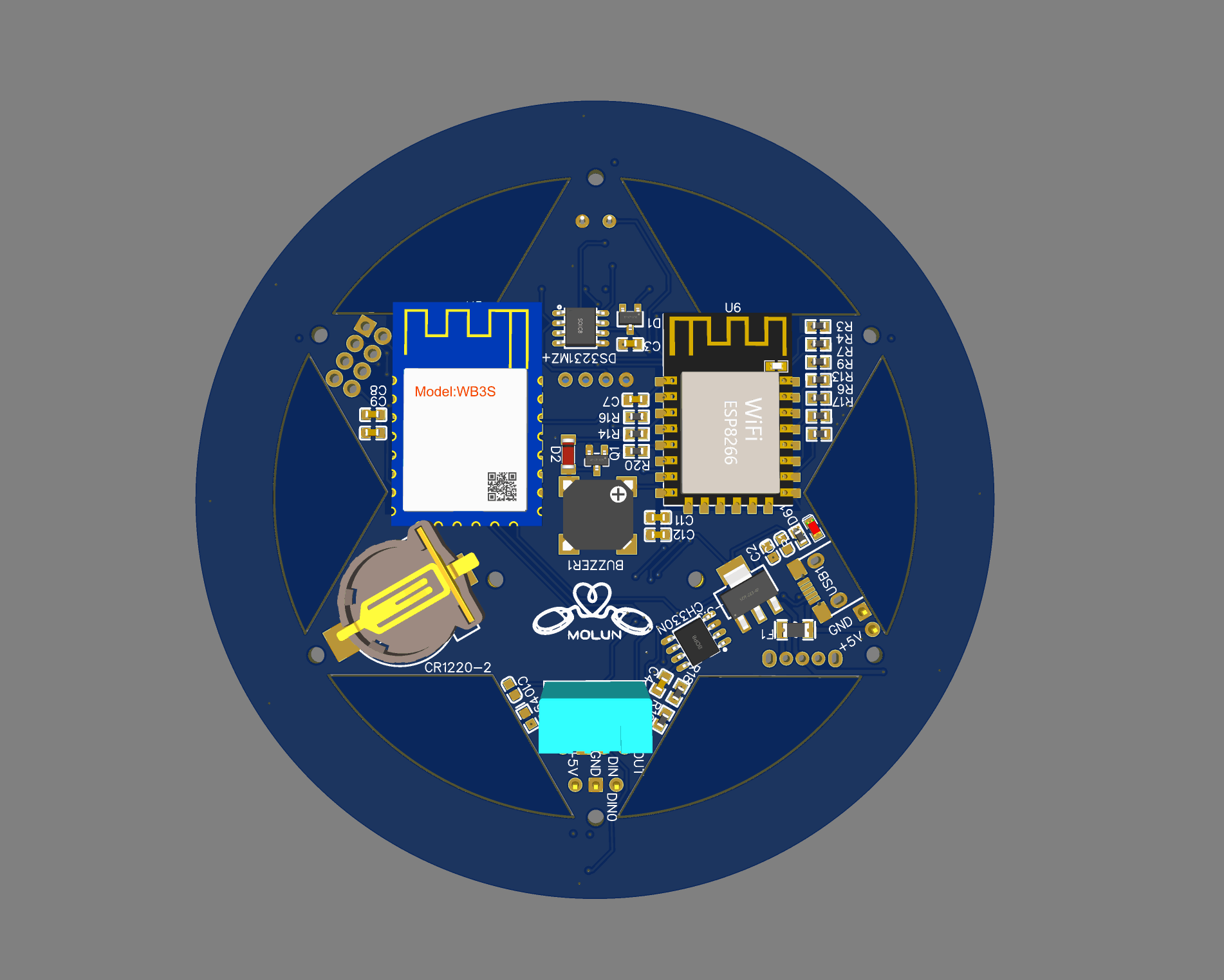

[i=s] 本帖最后由 molun 于 2023-8-10 16:47 编辑 [/i]<br /> <br /> # 温湿度时钟 参加涂鸦智能与立创EDA的训练营，制作了一个温湿度时钟。板载涂鸦WB3S模块、ESP-12F，温湿度模块DHT11、SHT30，0.96'' OLED显示屏（焊接板载或者外接4Pin屏幕）、蜂鸣器、光敏电阻，当然还有60颗WS2812B灯珠。 制作了两个版本： --- **版本一：** 本来就是想要做一个既可以显示时间，又可以获取温湿度的时钟。圆环内接六角形，涂鸦WB3S主要是做主控获取SHT30的温湿度数据，ESP-12F或者ESP-01S提供WIFI连接,抑或是驱动灯珠、温湿度模块、蜂鸣器等。  为了整这个造型费了好多时间，最终发现间隙太小，ESP-01S处布线难度太大，遂有了第二个版本。 --- **版本二：**  这次整了个外方内圆，板子空间也比较大，走线布局起来也简单了很多。 --- **焊接与实物展示：** 焊接的时候犯难了，没有开钢网，没有热风枪，没有加热台，只有电烙铁、锡膏、焊锡丝，想着用家里存放N多年的电熨斗来加热焊接，结果发现漏电，维修半天也不得行，于是借了别人家的一个。  没错，就是这个电熨斗。  经过电熨斗、电烙铁双重考验，最终发现灯珠不亮...... **小缺陷** 调试过程中发现两个模块之间没有设置切换开关，WB3S模块会影响ESP-12F烧录程序，解决办法一是先烧录程序再进行焊接，当然我用的更直接的方法二，切断上图圈出来的串口部分。 **小遗憾** 还没有搞太懂涂鸦的WS3B自定义开发，目前只实现了用安信可ESP-12F驱动0.96' OLED和喇叭，驱动外挂的WS2812B灯盘，读取DHT11温湿度数据，还需要进行代码整合，不是很懂，可有大佬愿意指导指导？ **演示视频** [[https://www.elecfans.com/v/21967/](https://www.elecfans.com/v/21967/)](https://)

演示视频
