发一个比较少有串口通信电路

stb988

高级会员

2 主题	4 回帖	606 积分

积分: 606

技术杂谈 186 3 2025-5-11 21:23:02

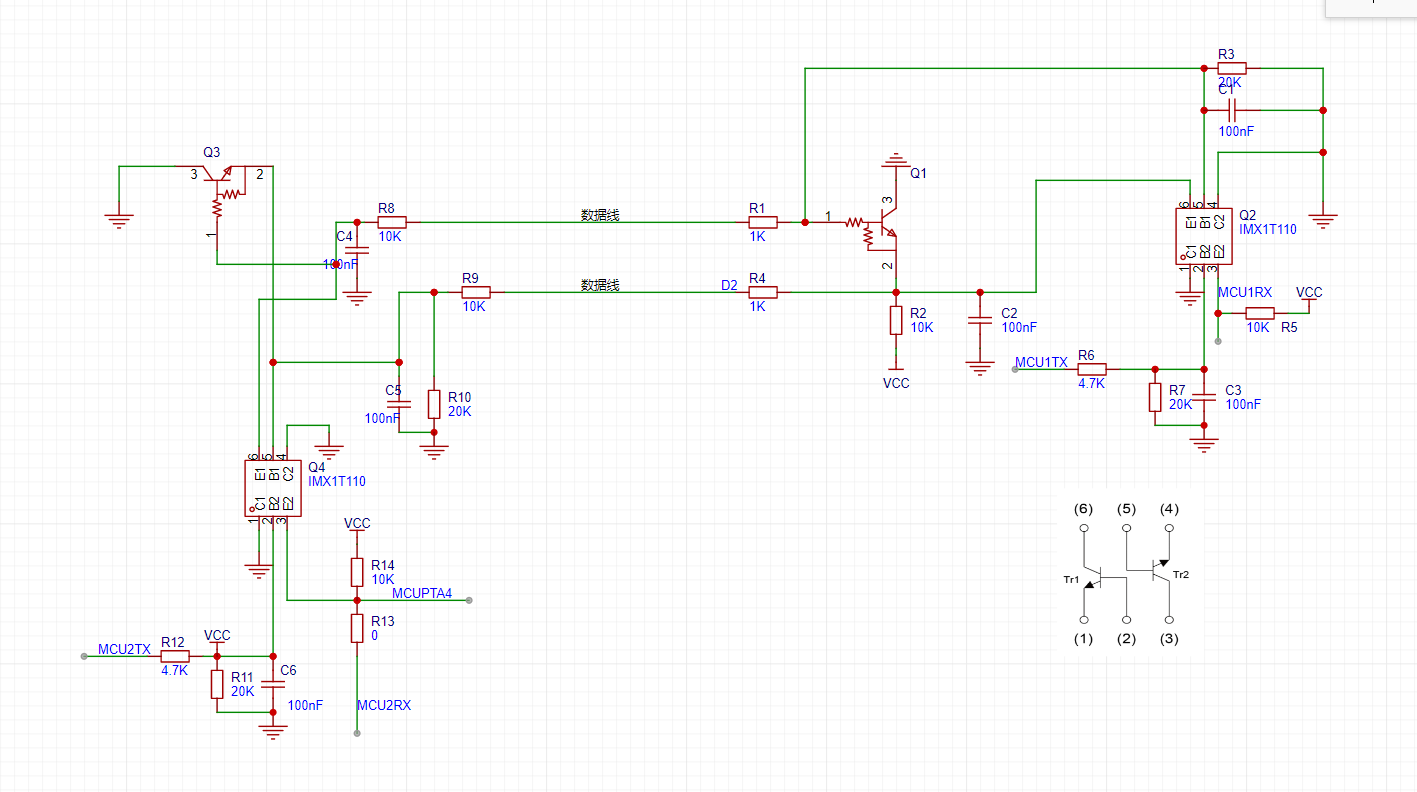

最近帮网友维修一个进口的设备，设备是两个模块，中间用4芯电缆连接，发现两个模块之间通信用的是串口通信，之前没有见到过这样的电路，于是抄了一下图，懂工作原理的大神科普一下，图也有可能不正确，凑和着看吧！



──── 0人觉得很赞 ────

回复

WT_0213

回复

使用道具举报

2025-5-12 22:34:39

能看懂一点点🤏

回复

hdydy

回复

使用道具举报

2025-5-13 23:51:23

厉害

回复

Francisliu

回复

使用道具举报

2025-5-14 15:14:04

看看
