用esp8266维修改造家用天然气监测报警器,并增加小程序查看天然气浓度

zzbinfo
金牌会员

7

主题

16

回帖

2766

积分

金牌会员

积分
2766
电子DIY 38 3 9 小时前
[i=s] 本帖最后由 zzbinfo 于 2025-5-12 10:47 编辑 [/i]

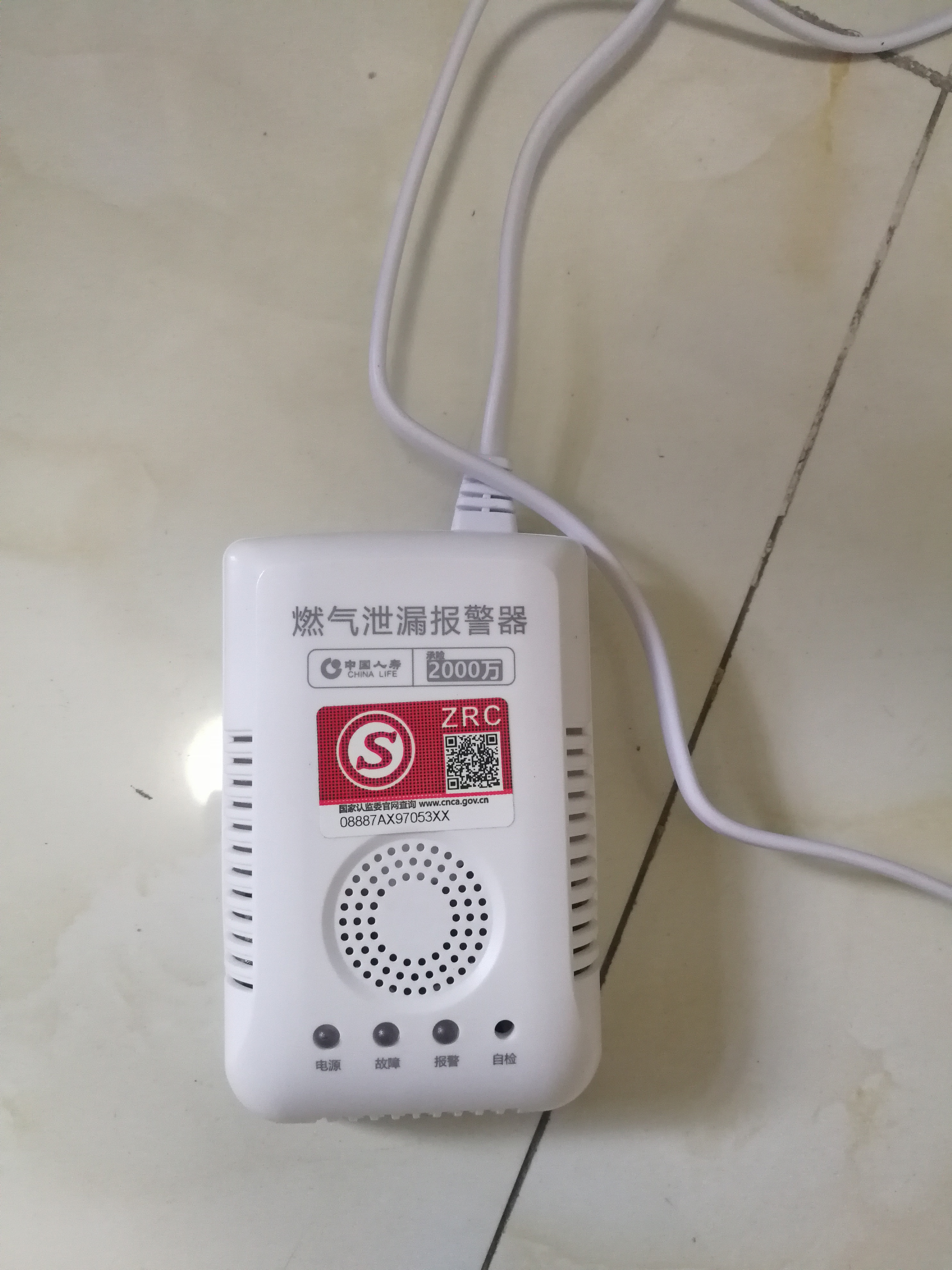

在家里天然气开通之前就购买了天然气报警器,等天然气安装开通后,装上报警器发现,报警器是个坏的,最近抽了点时间,拆开维修改造一下,过程记录一下,给有需要的朋友参考。



买的是这种比较便宜的基础型号,拆开后,发现甲烷传感器已经瘪掉了,测量输出脚,持续输出高电平,分析电路后推断,传感器应该就是类似于常用的MQ-4型,引脚和电平也兼容,购买传感器换上后测试,工作正常,用气体打火机检测,也能正常报警,这里注意,就是刚刚买的传感器,开机时,有个预热过程,正常预热后,电平保持在0.1--1.8v之间。

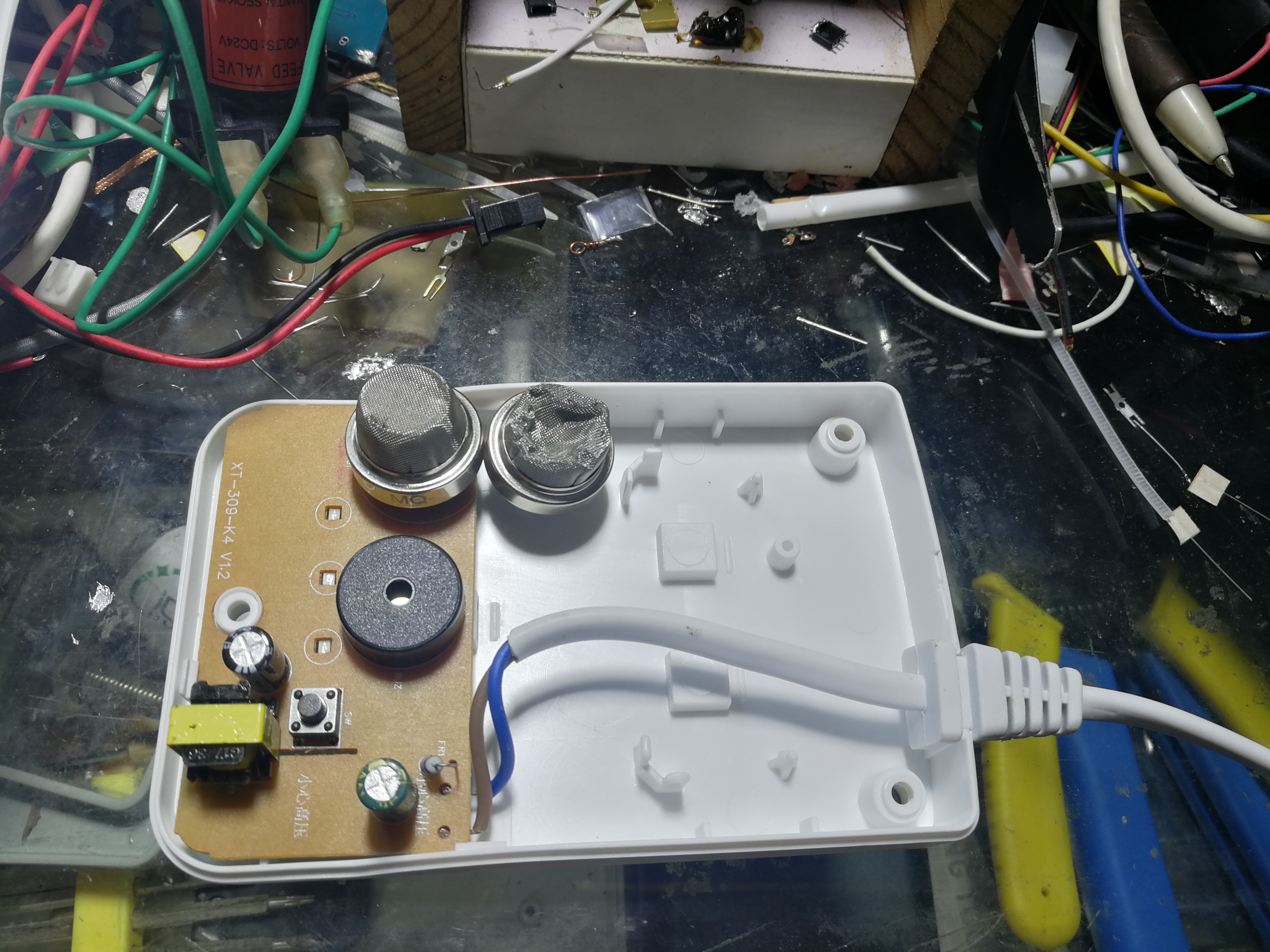

这是更换后两个传感器的对比图。

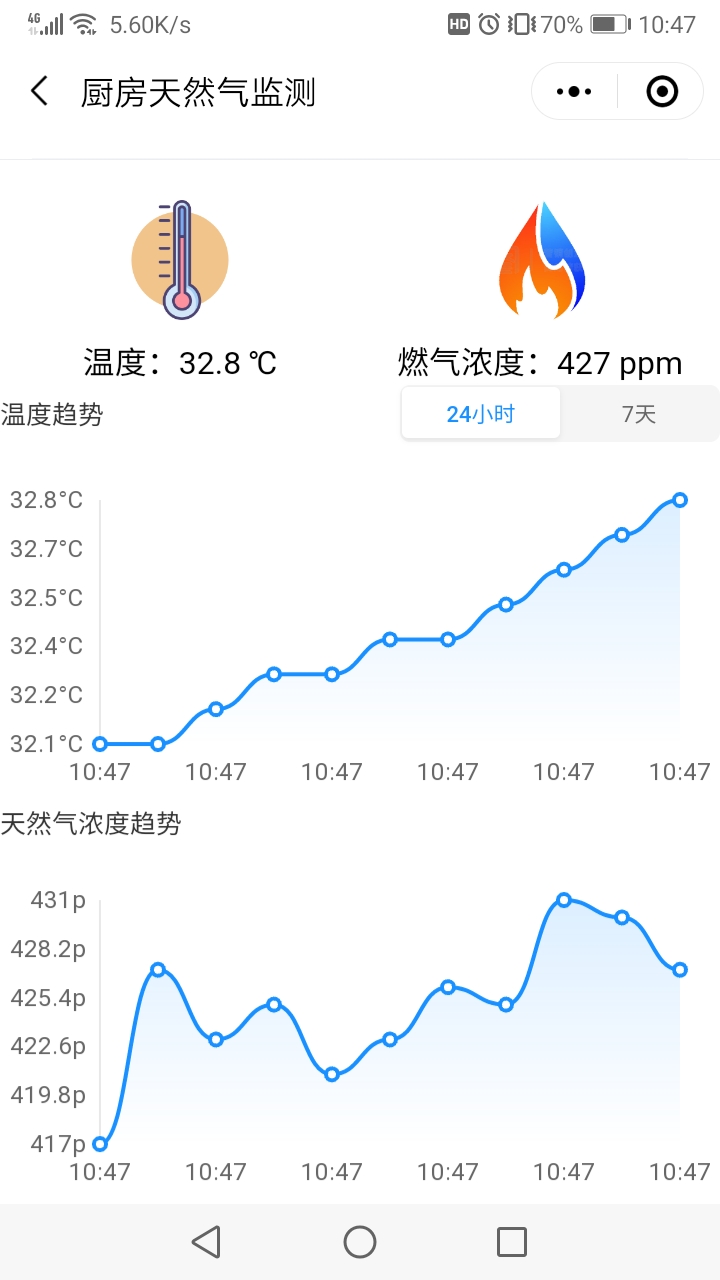

至此,报警器就维修好了,为了学习一点物联网知识,我们来把基础的报警器改造一下,改造成能联网,并用手机实时检测厨房甲烷浓度。

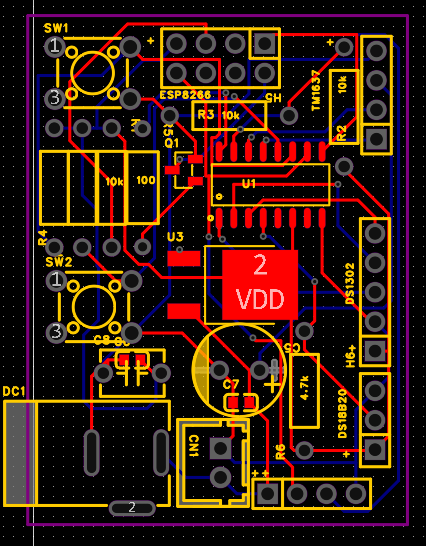

我用的esp8266-01,这个模块便宜,好用。但是没有引出ADC,所以就需要我们另外用个单片机采集一下传感器的输入端。我采用的是STC15W408AS,主要是便宜。参考的电路图如下,这个图也不是专门为这次改造设计的,只是正好满足拿来用。

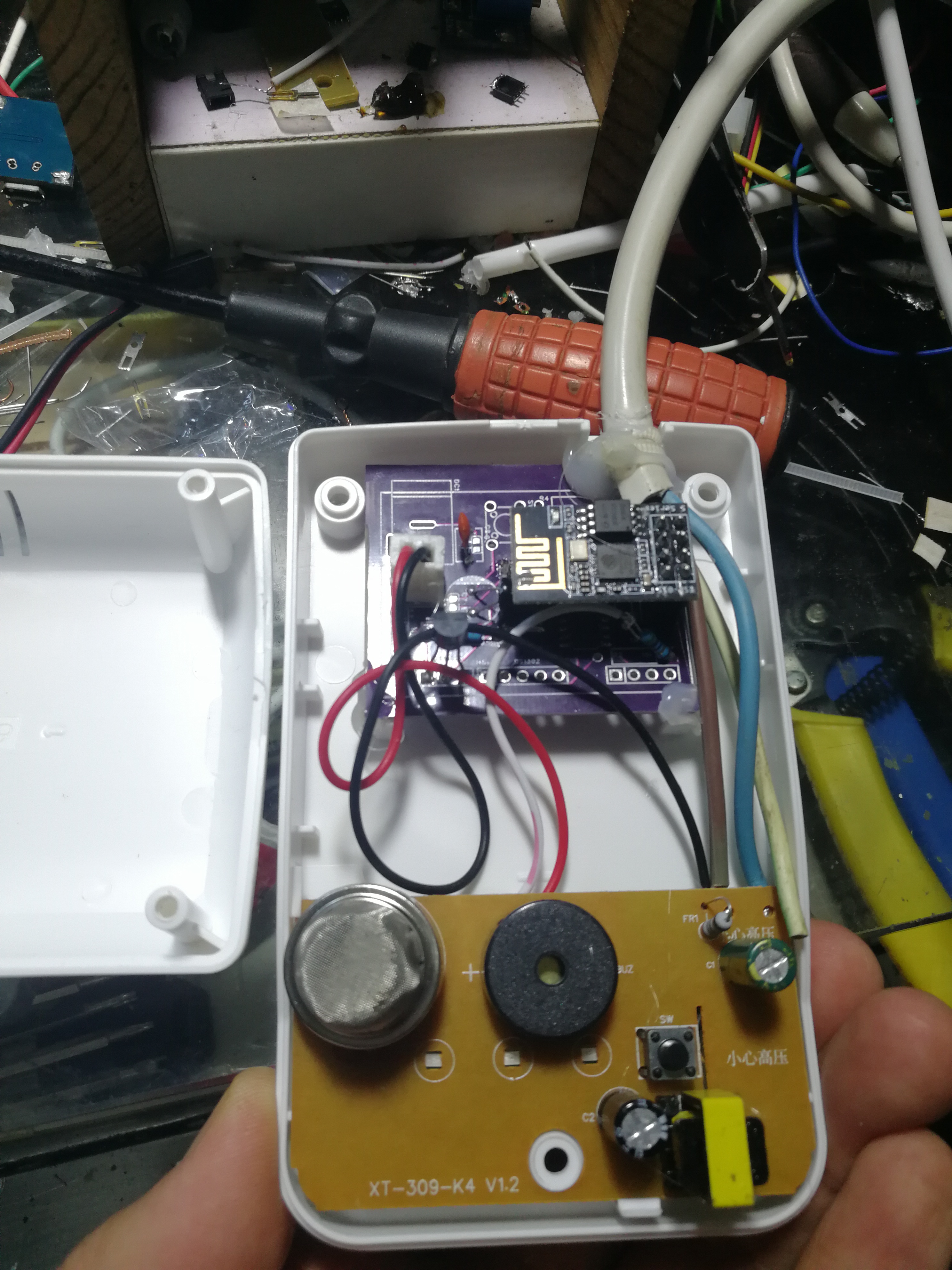

这个是装配好的样子,原来的外壳里面正好有位置来固定和安装新增的电路板。用热熔胶固定。

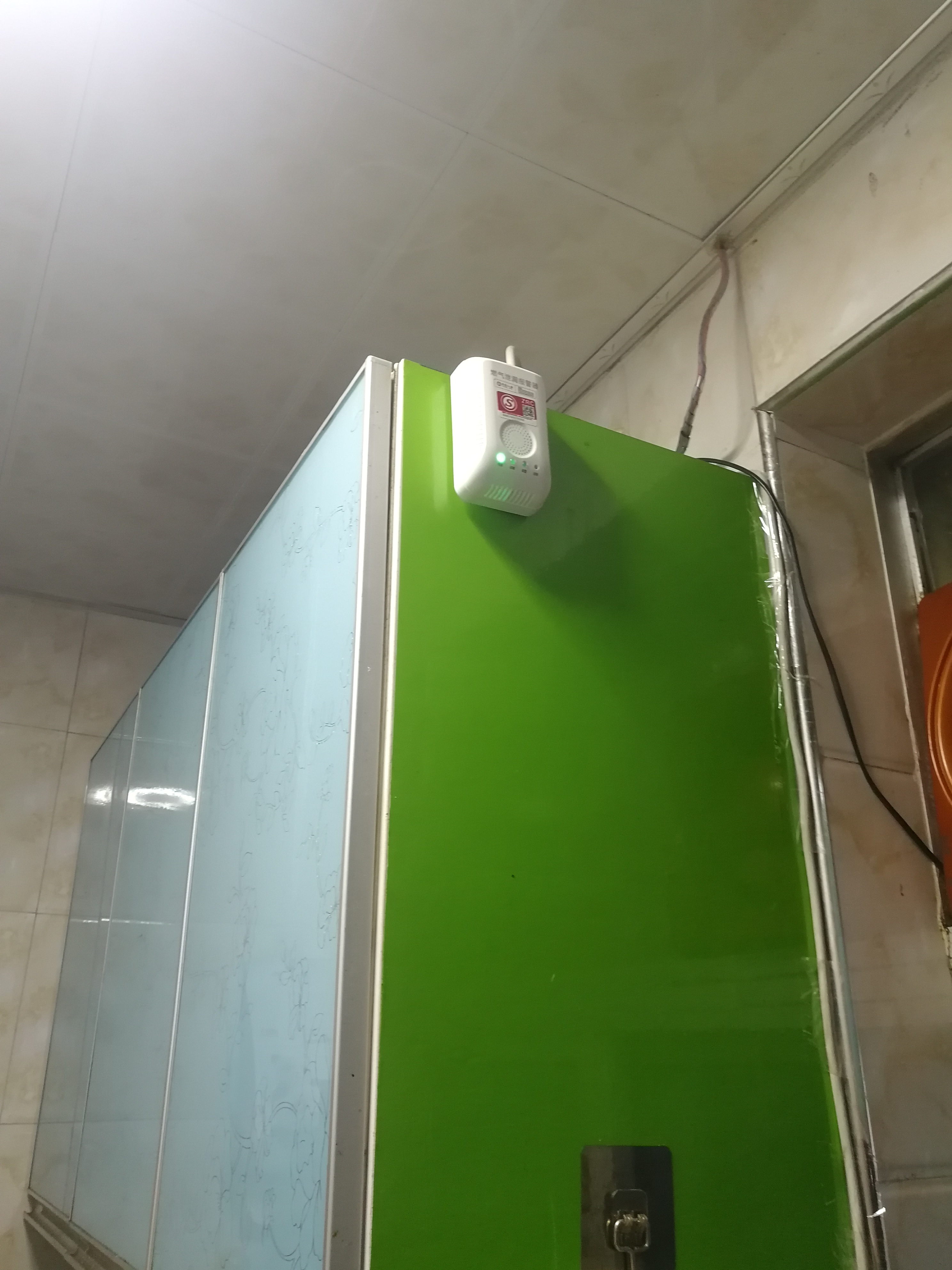

按照安装规范,甲烷报警器需要装在离厨房天花板30cm左右,不能离灶太近,容易被油烟等影响使用。我是正好粘在旁边橱柜顶上部分。


下面贴一下代码,esp8266部分代码:

/*

  • 2025-4-22日 stc408as获取温度和湿度等信息通过串口传给8266,上传到云,通过小程序查看和控制
  • 官网https://bemfa.com
    */
    #include <ESP8266WiFi.h>
    #include <ESP8266httpUpdate.h>
    #include <WiFiManager.h>
    #include "PubSubClient.h"//默认,加载MQTT库文件 旧版本的库会经常断线,更新后解决。 以前代码中定时判断部分有问题,需要更新。

#define BYTE unsigned char
#define Ctrl1 0 //led
const char *Ver = "1.0";

const char *mqtt_server = "bemfa.com"; //默认,MQTT服务器地址
const int mqtt_server_port = 9501; //默认,MQTT服务器端口

String upUrl = "http://bin.bemfa.com/b/*******.bin";

//*需要修改的部分//

#define ID_MQTT "" //用户私钥,可在控制台获取,修改为自己的UID
const char *dhttopic = "
"; //主题名字,可在控制台新建
WiFiManager wm;
//**************************************************//
//最大字节数
#define MAX_PACKETSIZE 512
//设置心跳值60s
#define KEEPALIVEATIME 601000
//设置上传速率2s(1s<=upDataTime<=60s)
//下面的3代表上传间隔是30秒
#define upDataTime 30
1000

bool startSTAFlag = false;

//tcp客户端相关初始化,默认即可
WiFiClient TCPclient;
PubSubClient client(TCPclient);//mqtt初始化

bool ResetWiFi = false;

//相关函数初始化
//连接WIFI
void doWiFiTick();
void ReadCom();
bool AutoConfig();
void updateBin();

void callback(char* topic, byte* payload, unsigned int length) {
String Mqtt_Buff = "+";
for (int i = 0; i < length; i++) {
Mqtt_Buff += (char)payload[i];
}
Serial.print(Mqtt_Buff);
Serial.println();
//开关的控制指令和固件升级指令
// Switch on the LED if an 1 was received as first character
if (Mqtt_Buff == "on") {//如果接收字符on,亮灯
//turnOnLed();//开灯函数

} else if (Mqtt_Buff == "off") {//如果接收字符off,亮灯
//turnOffLed();//关灯函数
}else if(Mqtt_Buff == "+update"){
//如果收到指令update
updateBin();//执行升级
}
Mqtt_Buff = "";
}
void reconnect() {
// Loop until we're reconnected
while (!client.connected()) {
Serial.print("Attempting MQTT connection...");
// Attempt to connect
if (client.connect(ID_MQTT)) {//连接mqtt
Serial.println("connected");
client.subscribe(dhttopic);//修改,修改为你的主题 // QoS 1
} else {
Serial.print("failed, rc=");
Serial.print(client.state());
Serial.println(" try again in 5 seconds");
startSTAFlag = false;//重新连接WiFi
// Wait 5 seconds before retrying
delay(5000);
}
}
}

bool AutoConfig()//断电重连
{
WiFi.begin();
//WiFi.begin("Honor V9","1234567890");
//如果觉得时间太长可改
if(!ResetWiFi)
{
for (int i = 0; i < 50; i++)
{
ESP.wdtFeed();
int wstatus = WiFi.status();
ESP.wdtFeed();
if (wstatus == WL_CONNECTED)
{
Serial.println("WIFI SmartConfig Success");
Serial.printf("SSID:%s", WiFi.SSID().c_str());
Serial.printf(", PSW:%s\r\n", WiFi.psk().c_str());
Serial.print("LocalIP:");
Serial.print(WiFi.localIP());
Serial.print(" ,GateIP:");
Serial.println(WiFi.gatewayIP());
return true;
}
else
{
Serial.print("WIFI AutoConfig Waiting......");
Serial.println(wstatus);//返回值一般为6说明未连接

      delay(200);
      ESP.wdtFeed();
      delay(200);
      ESP.wdtFeed();
      delay(200);
      ESP.wdtFeed();
      delay(200);
      ESP.wdtFeed();
      delay(200);

    }
}
Serial.println("WIFI AutoConfig Faild!" );
 bool res;
// res = wm.autoConnect(); // auto generated AP name from chipid
// res = wm.autoConnect("AutoConnectAP"); // anonymous ap
res = wm.autoConnect("AutoConnectAP","1234567890"); // password protected ap

if(!res) {
    Serial.println("Failed to connect");
    // ESP.restart();
  return false;
}
else {
    //if you get here you have connected to the WiFi
    Serial.println("connected...yeey :)");
     return true;
}

} else {
ResetWiFi = false;
bool res;
// res = wm.autoConnect(); // auto generated AP name from chipid
// res = wm.autoConnect("AutoConnectAP"); // anonymous ap
res = wm.autoConnect("AutoConnectAP","1234567890"); // password protected ap

if(!res) {
    Serial.println("Failed to connect");
    // ESP.restart();
  return false;
}
else {
    //if you get here you have connected to the WiFi
    Serial.println("connected...yeey :)");
     return true;
}

}
return false;
}

/**************************************************************************
WIFI
**************************************************************************/
/

WiFiTick
检查是否需要初始化WiFi
检查WiFi是否连接上,若连接成功启动TCP Client
控制指示灯
*/
void doWiFiTick(){
//static bool startSTAFlag = false;
static bool taskStarted = false;
static uint32_t lastWiFiCheckTick = 0;

if (!startSTAFlag) {
startSTAFlag = AutoConfig();

}
//连接成功建立
else {
if (taskStarted == false) {
taskStarted = true;
Serial.print("\r\nGet IP Address: ");
Serial.println(WiFi.localIP());
}
}
}
//

void ReadCom(){

String inString="";

while(Serial.available()>0){
inString += char(Serial.read());
delay(10); // 延时函数用于等待字符完全进入缓冲区,可以尝试没有延时,输出结果会是什么
}
// 检查是否接收到数据,如果接收到数据,则输出该数据

if(inString.length() > 4){
      //此时会收到串口的指令
  client.publish(dhttopic, inString.c_str());//数据上传    指定所需的 QoS 1 级别。

}

}

// 初始化,相当于main 函数
void setup() {

Serial.begin(115200);
client.setServer(mqtt_server, mqtt_server_port);
client.setCallback(callback);
Serial.println("Beginning...");
Serial.println(Ver);
}

//循环
void loop() {
doWiFiTick();
if (!client.connected()) {//判断mqtt是否连接
reconnect();
}
client.loop();//mqtt客户端
ReadCom();
}

//当升级开始时,打印日志
void update_started() {
Serial.println("CALLBACK: HTTP update process started");
}

//当升级结束时,打印日志
void update_finished() {
Serial.println("CALLBACK: HTTP update process finished");
}

//当升级中,打印日志
void update_progress(int cur, int total) {
Serial.printf("CALLBACK: HTTP update process at %d of %d bytes...\n", cur, total);
}

//当升级失败时,打印日志
void update_error(int err) {
Serial.printf("CALLBACK: HTTP update fatal error code %d\n", err);
}

/**

  • 固件升级函数
  • 在需要升级的地方,加上这个函数即可,例如setup中加的updateBin();
  • 原理:通过http请求获取远程固件,实现升级
    */
    void updateBin(){
    Serial.println("start update");
    WiFiClient UpdateClient;

ESPhttpUpdate.onStart(update_started);//当升级开始时
ESPhttpUpdate.onEnd(update_finished); //当升级结束时
ESPhttpUpdate.onProgress(update_progress); //当升级中
ESPhttpUpdate.onError(update_error); //当升级失败时

HTTPClient http; //以把httpclient拿出来单独处理,成功后再开始升级,成功率就是100%了
int retry=0;
while(!http.begin(UpdateClient, upUrl))
{
delay(200);
if(retry++>10)
{
Serial1.println("connect failed");
return;
}
}
Serial1.println("start update");
String strCurVersion = ESP.getSdkVersion();

t_httpUpdate_return ret = ESPhttpUpdate.update(http, strCurVersion);
switch(ret) {
case HTTP_UPDATE_FAILED: //当升级失败
Serial.println("[update] Update failed.");
break;
case HTTP_UPDATE_NO_UPDATES: //当无升级
Serial.println("[update] Update no Update.");
break;
case HTTP_UPDATE_OK: //当升级成功
Serial.println("[update] Update ok.");
break;
}
}
/*
//TODO - in v3.0.0 make this an enum
constexpr int HTTP_UE_TOO_LESS_SPACE = (-100);
constexpr int HTTP_UE_SERVER_NOT_REPORT_SIZE = (-101);
constexpr int HTTP_UE_SERVER_FILE_NOT_FOUND = (-102);
constexpr int HTTP_UE_SERVER_FORBIDDEN = (-103);
constexpr int HTTP_UE_SERVER_WRONG_HTTP_CODE = (-104);
constexpr int HTTP_UE_SERVER_FAULTY_MD5 = (-105);
constexpr int HTTP_UE_BIN_VERIFY_HEADER_FAILED = (-106);
constexpr int HTTP_UE_BIN_FOR_WRONG_FLASH = (-107);
constexpr int HTTP_UE_SERVER_UNAUTHORIZED = (-108);
*/
代码主要还是参考巴法云官方示例修改,这里主要注意升级一下官方自带的PubSubClient库,旧版本的会频繁断联。

408as部分的代码也比较简单,就是基础的ADC采集,也没有做滤波,有需要滤波的可以参考其他代码进行修改。代码如下:

// stc15w408as 115200

#include "STC15Fxxxx.H"
#include "intrins.h"
#include <stdio.h>
#include <string.h>
#include <math.h>
