🎉M61墨水屏桌面日历：从无到有
在这个充满科技感的时代，自己动手DIY一件独一无二的数码小物件，不仅是一种乐趣，更是一种成就感的体现，楼楼接触M61模组断断续续有一年了，一直想做点什么东西出来，但是不知道做啥，前不久看到别人做的桌面日历挺不错，手里刚好也有几个墨水屏，所以就打算也做一个，从画PCB到焊接，再到写代码、建3D模型，最后呈现实物，一步一个脚印完成一个比较完整的项目。
✔实物展示

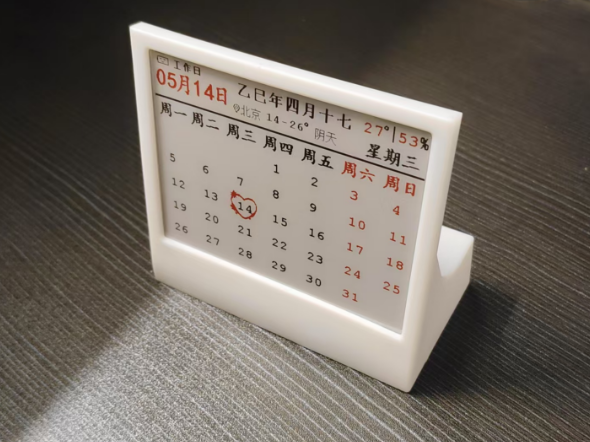

正面

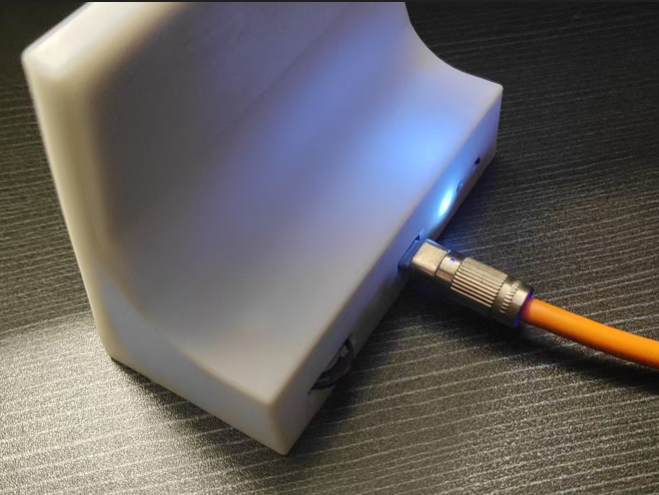

背面
💖一、创意萌芽：为什么是墨水屏桌面日历？
在快节奏的生活中，我们常常被各种电子设备的屏幕所包围，眼睛也时常感到疲惫，而墨水屏就比较护眼(瞎扯😁)，于是楼楼准备制作一个可以放在桌面上的墨水屏日历，不仅能查看日期天气等信息、能提醒我们重要事项(目前还提醒不了，希望有大佬来实现)，还能为桌面增添一份简约的科技美感,于是楼楼决定用M61模组来制作一个这样的墨水屏桌面日历。
😊二、画PCB：构建电路的蓝图
（一）软件工具

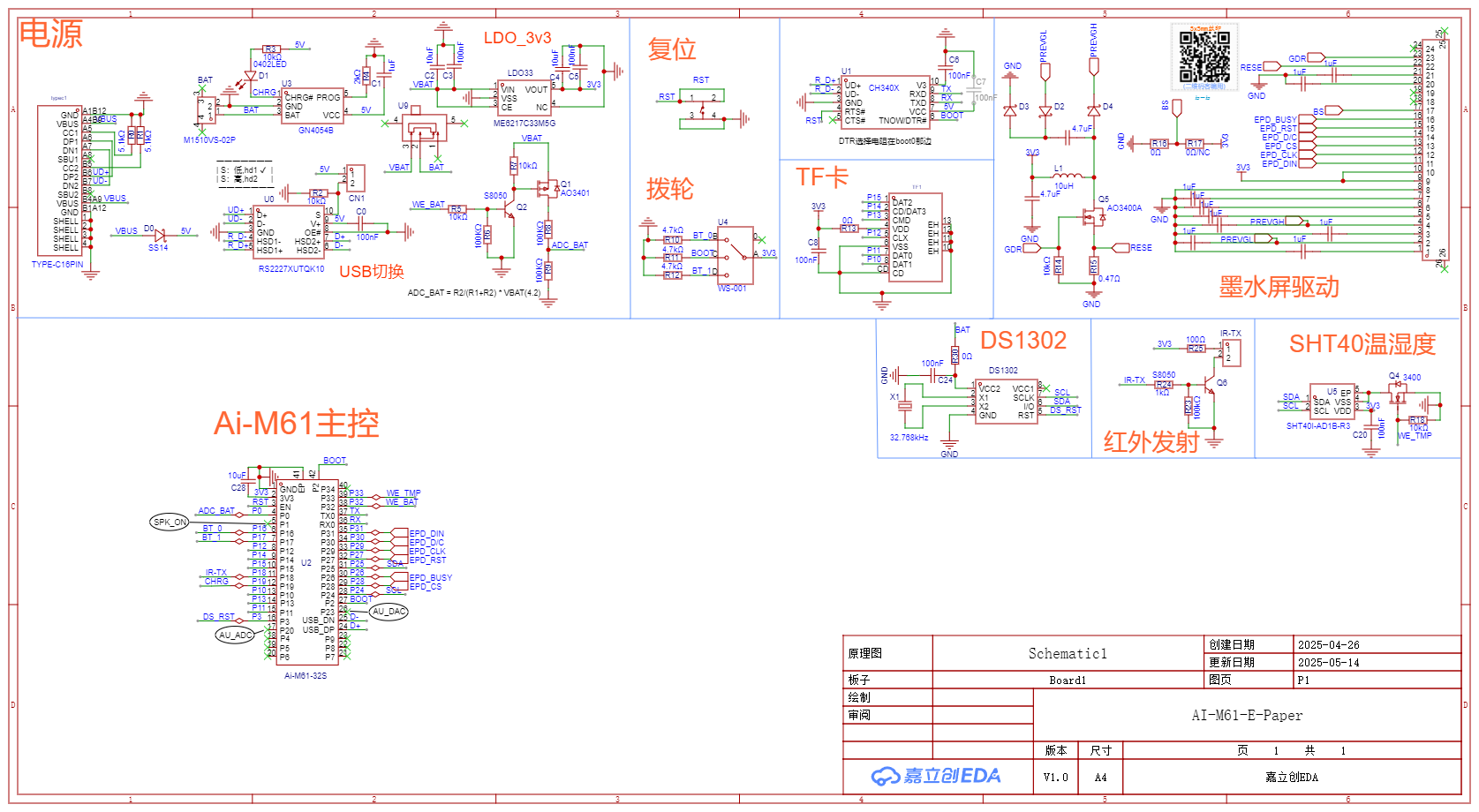

- 楼楼使用立创eda专业版绘制本次pcb，立创eda是一款功能强大且操作相对简单的PCB设计软件，最主要是可以免费打样！
（二）项目参数
-
本设计采用M61模组作为主控来控制墨水屏刷新以及读取传感器信息；
-
sht40温湿度传感器获取当前温湿度信息；
-
ds1302提供时间信息(发现有点多余:)；
-
使用GN4054为锂电池充电，通过读取1脚电平获取充电状态；
-
板载一个tf卡槽(实际好像也没什么用，目前是这样的:)；
-
具有电池电压检测功能，低电量提示;
-
预留了一个红外发射，但是音频部分砍掉了所以也没啥大用；
-
使用ch340xusb转串口，支持自动烧录，无需复位冷启动
-
板载了rs2227实现了usb和uart的切换，方便使用usb功能(目前没用到，大家可以自行研究:);
-
一个拨轮开关按下去是boot，其余2个方向拨动功能可以自己定义，目前代码中往右边拨动是io唤醒mcu进行刷新屏幕；
-
一个复位按键，按下之后mcu复位；
-
一个滑动开关，关闭之后3v3断电，rtc不会；

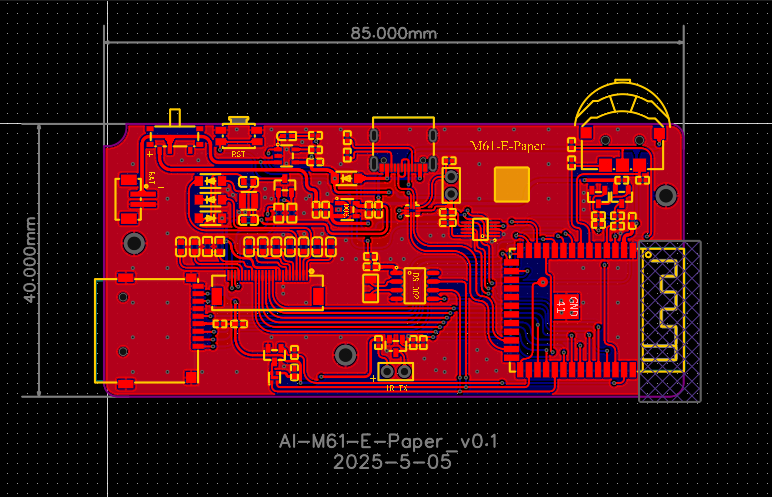

（三）打板

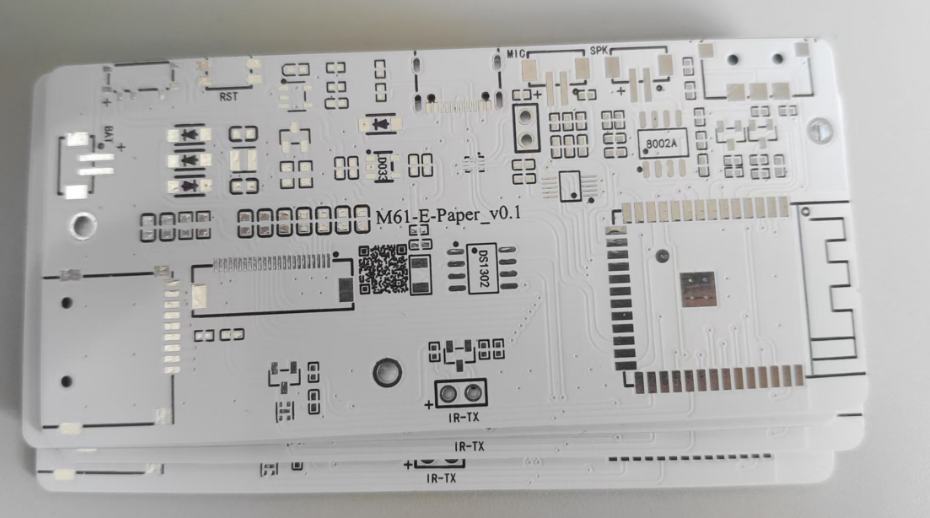

最后将设计好的PCB导出为Gerber文件，在嘉立创下单就可以啦！

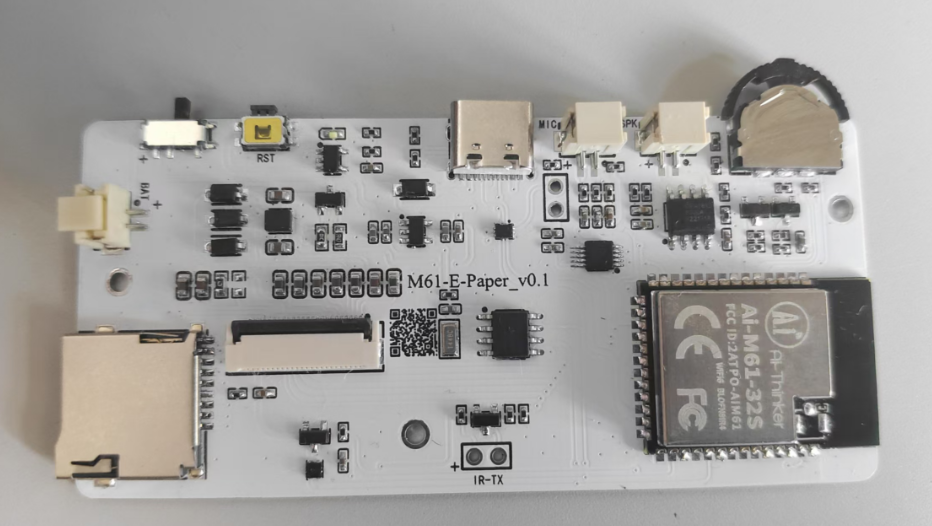

🤔三、焊接PCB
（一）准备物料
- M61模组、ch340、sht40、电阻、电容、电感等等；
（二）开始焊接
- 墨水屏升压电路高压电容耐压至少要在25V以上，建议采用50V耐压标准增加裕量；
- 采用0402封装，不过距离不是很近，fpc座子注意不要连锡，焊接完毕之后确认没短路再上电；
🐱🚀四、写代码：赋予小日历灵魂
（一）开发环境搭建
使用安信可仓库的博流sdk进行开发，后续可能会使用博流git仓库的sdk，因为最近release了一个新的，修了好多bug，也添加了很多demo。
（二）代码逻辑

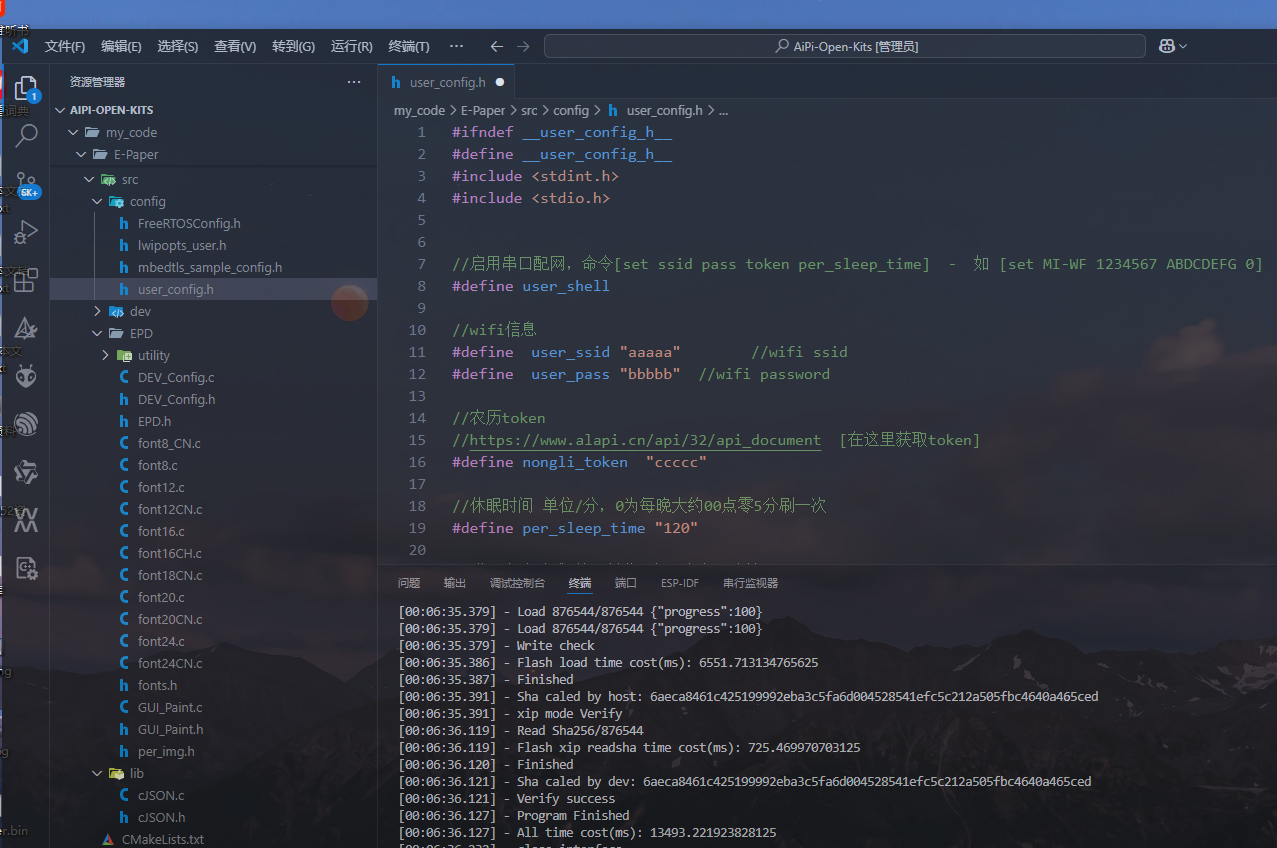

在工程的user_config.h中可以通过宏定义配置wifi信息，楼楼都添加了注释，代码太多就不贴出来了，附件中有固件和源码，固件烧录进去可以直接使用串口配置参数,最后，不要问楼楼为啥都在头文件中写代码，因为楼楼是笨蛋，所以笨蛋想怎么玩就怎么玩🤣。
墨水屏驱动移植自微雪的，保留了2个型号4.2寸屏幕的驱动代码，其余一些简单的自己写的，不规范，能用就行,大佬勿喷，俺知道俺菜🥦
目前没有其它方式配网(后续可能会加小程序配网和刷图)，不过可以通过串口进行参数设置：波特率2M(2000000)
命令：[set ssid pass token per_sleep_time] - 如 [set MI-WF 1234567 ABDCDEFG 0]
参数1：wifi账户
参数2：wifi密码
参数3：获取农历要用，需要申请一下 -- 点我
参数4：刷新的间隔时间，单位分，比如120，2个小时刷一次，如果传入0就每天12点刷新一次，内部时钟可能不准，非常不准，可能凌晨1点才刷，还没有实测，后面有可能打算换个rtc芯片使用中断唤醒mcu，这样比较准。
因为采用的是免费的天气接口，通过网络所在地获取对应城市的天气，可能天气信息不是那么准确，但是大差不差(可是他免费啊:)
由于没有使用完整的字库，所以节假日只有法定的，平时周一到周五显示工作日，周末显示周末，法定节假日会显示出来(:
如果电池没电了，左上角的电池脸就会变不高兴，同时会文字提示请充电，插入usb充电之后就会显示充电状态；
目前睡眠功耗不太理想，如果使用500ma的锂电池可能最多待机10-15天(理想状态，如果网络连接不上或者天气信息获取失败他会10分钟重试一次，可以在代码中自行修改)，当然建议使用容量稍大一些的电池；
🍕五、3D模型：给它搞一个丑丑的外壳:)
（一）设计思路
为了让墨水屏日历更加美观(更加符合本次diy活动要求🤣，我决定为它设计一个外壳，这里使用fusion360来建模，由于楼楼没有玩过3D打印机，建模也是小白，为了符合嘉立创3d免费打印😔，所以壳体采用了一体的，到手后需要用小刀分开，因为怕出错(免费打印机会来之不易)所以缝隙留的比较大，不过现在附件中发出来的稍微调整减小了一些。
（二）建模过程

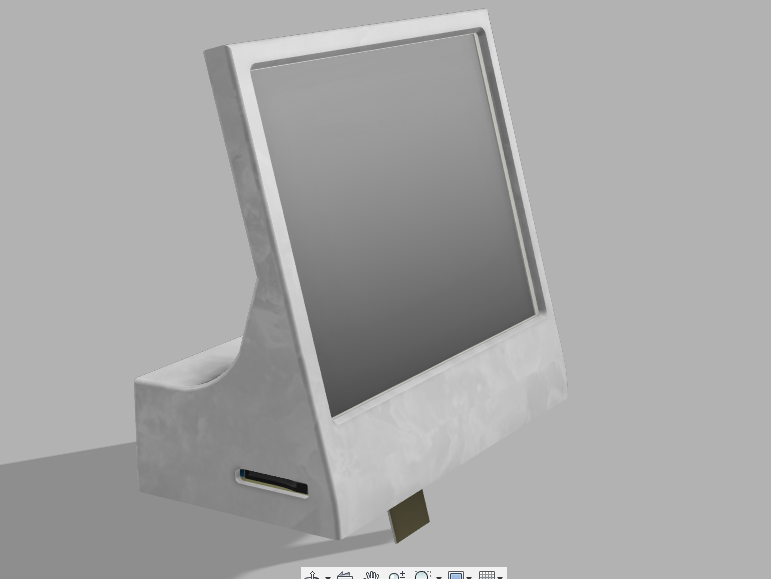

首先，从立创eda导出pcb模型，然后导入到建模软件中，新建成零部件，方便后面作参考，为了不出意外，顺手把屏幕也建个模
（三）下单打印
将设计好的3D模型导出为STL文件，然后下单嘉立创3D打印(有3D打印机的话可以直接切片打印😭)，楼楼实测嘉立创是可以免费打的，到手后把支撑的地方用砂纸打磨一下让其更加光滑
（四）组装

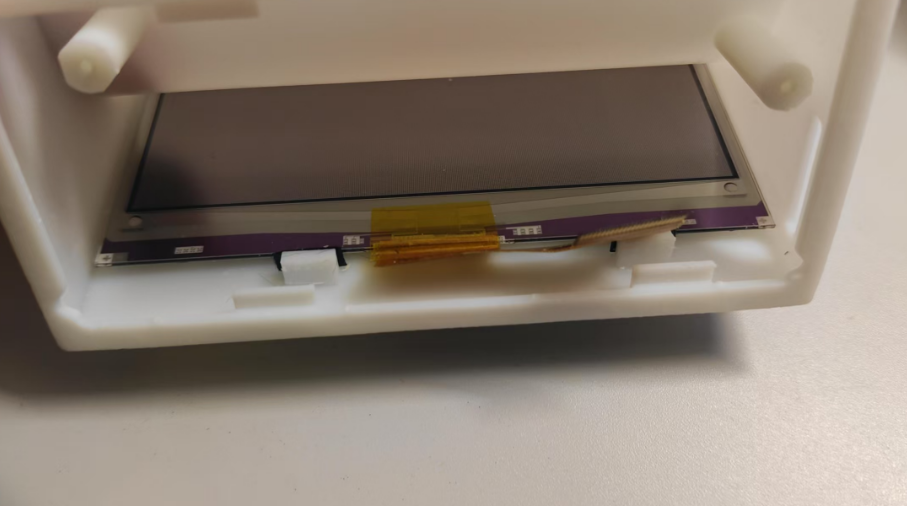

屏幕通过底部2个槽的位置塞进去，注意如果到手槽不够大就用送的砂纸打磨一下，一定要确认能塞进去再塞，塞进去了就不要动了，先在外面调试好再塞，不然可能会损坏屏幕。
pcb也是塞进去的，使用m2螺丝固定一头，最后后盖使用另外一个螺丝固定上。
因为本人没有3d打印机(穷)，所以平时很少用建模软件，可能外壳比较丑陋，大家有兴趣可以自己重新设计外壳。
🎃完结撒花
经过半个月的努力，楼楼使用M61模组制作的墨水屏日历终于完成了，它静静地放在我的桌面上，看到它我都会想起这次制作过程中的点点滴滴，那种成就感油然而生，虽然我很菜，但是我已经很努力了！
希望楼楼的分享能给大家带来一些灵感，让我们一起在DIY的路上发光发热！
