【小安派 AiPi-PalChatV2】开箱、介绍、测试
本文介绍了 AiPi-PalChatV2 开发套件的相关信息，包括包装、外观、主控资源、参数特点、原理图设计等，之后进行了上电测试、配网、智能体配置、连续对话测试等。
介绍
AiPi-PalChatV2 是一款接入了 火山引擎 和 OpenAi 的高性能语音交互开发板，专为智能语音场景设计。
- 基于安信可 Ai-M61-32S 模组主控，具备高集成度、高性能等特性。
- 支持 离线语音唤醒 与 语音打断 功能，结合 2W/8Ω 扬声器与双供电模式（Type-C + 电池），通过安信可IOT小程序进行配网，智能体选择&配置，快速部署语音交互能力的硬件创新场景。
这里介绍了 AiPi-PalChatV2 开发套件的包装、产品外观、主控、功能特点、资源参数、原理图等。
包装

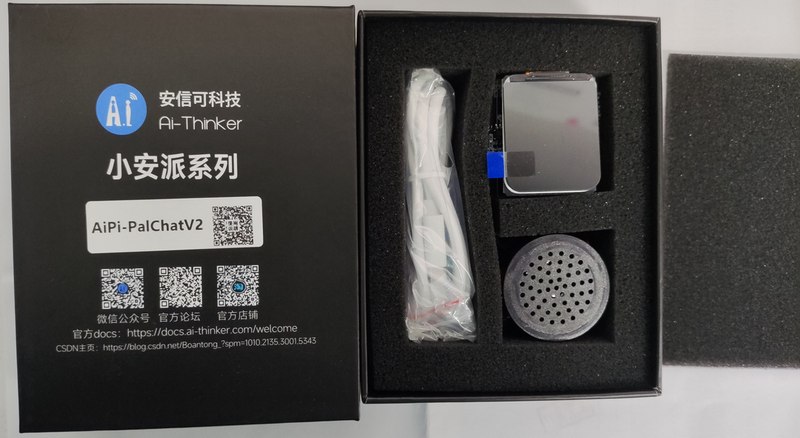

套件采用硬质牛皮纸盒包装，内衬吸震海绵，开发板及配件有序摆放，顶部有海绵保护屏幕及设备，确保运输途中设备安全。
外观

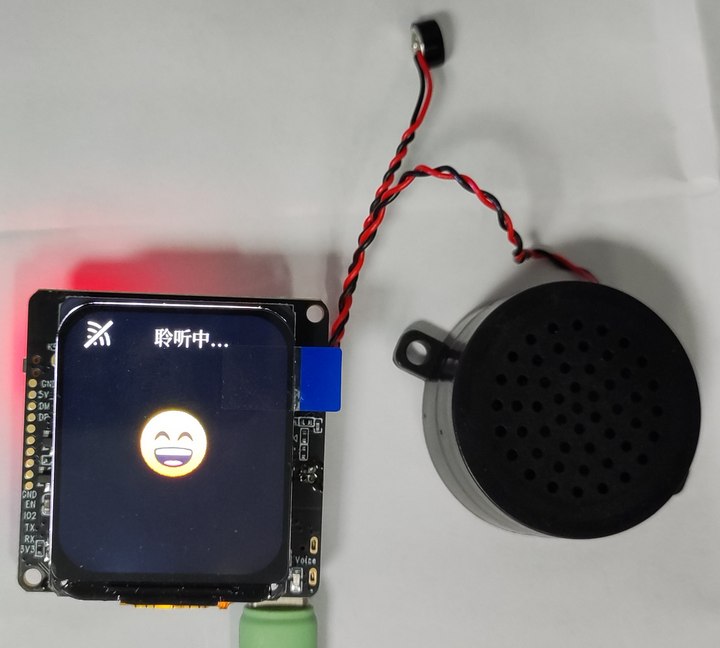

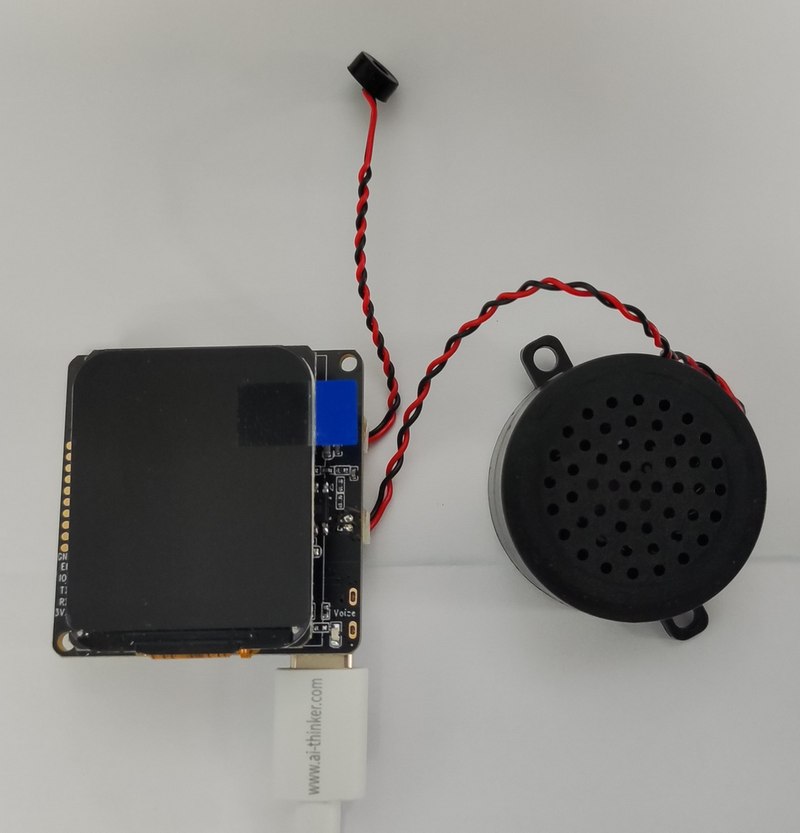

套件包括开发板、TFT 彩色显示屏、麦克风、扬声器以及 Type-C 数据线。

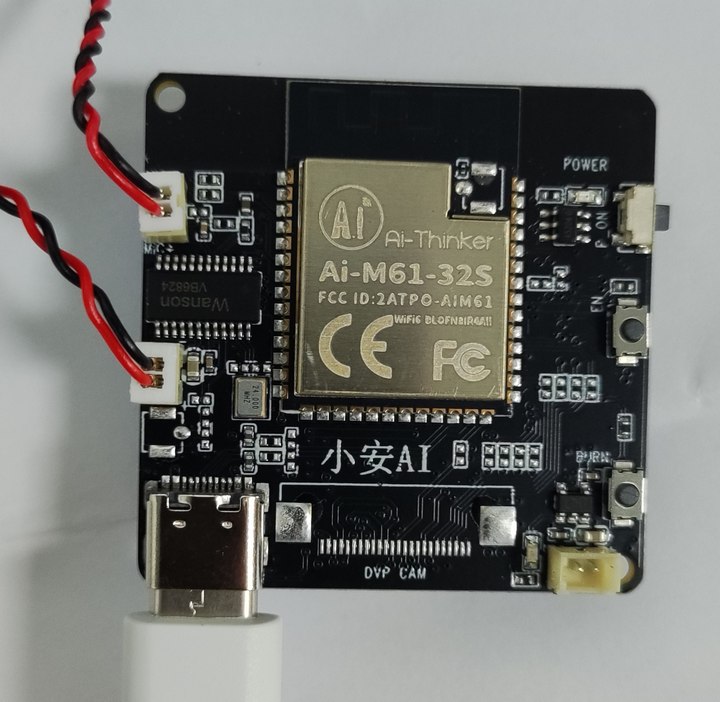

Top view

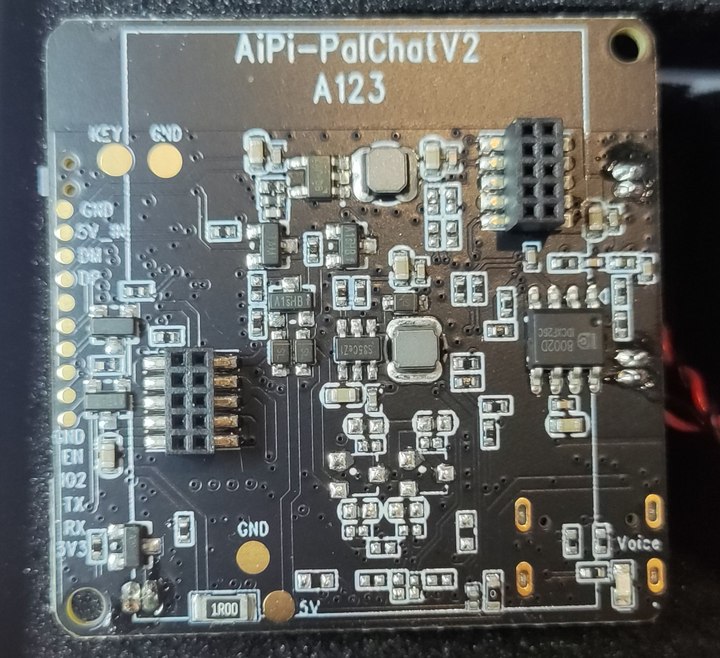

bottom view
- 开发板在硬件方面小巧美观，器件摆放整洁、资源丰富、布线流畅；
- 预留测试点便于功能调试和二次开发。
主控

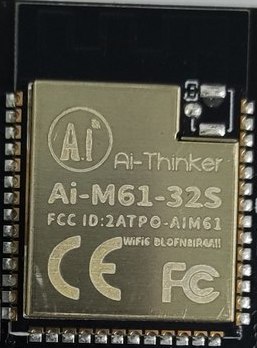

开发板主控采用 Ai-M61-32S 模组。
- Ai-M61-32S 模组是安信可开发的 Wi-Fi 6 & 蓝牙双模模组，搭载 BL618 芯片，支持 Wi-Fi 802.11b/g/n/ax 和 BLE 5.3 协议。

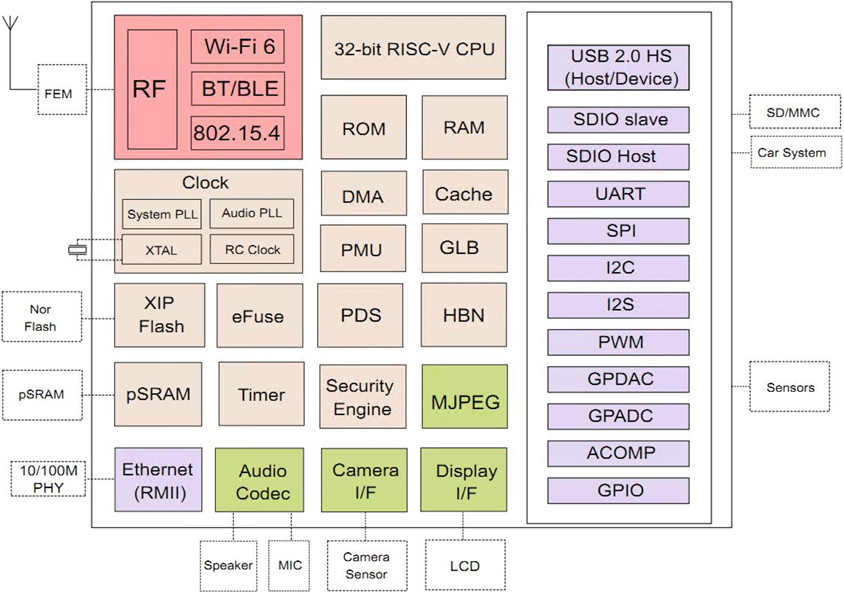

- BL618 芯片配备低功耗 32 位 RISC-V CPU，主频 320MHz，提供 DVP、MJPEG、Display、Audio Codec、USB2.0 等丰富接口。
- Ai-M61-32S 模组 Sec Eng 模块支持 AES/SHA/PKA/TRNG 等功能，支持镜像加密和签名启动，满足物联网领域的各种安全应用需求。
- 适用于音视频多媒体、物联网、移动设备、智能家居等场景。
详见：Ai-M61 系列模组专题 | .
资源
- 主控为高性能 Ai-M61-32S 模组；
- 麦克风语音输入；
- 扬声器输出；
- 电源开关按键；
- 复位和 Boot 按键；
- 锂电池供电模块、充电指示灯；
- 电源指示灯；
- 显示屏指示灯；
- 离线语音模块；
- 1.69 英寸 TFT 显示屏；
- 2W/8Ω 扬声器；
- MIC 麦克风传感器；
功能特点
-
离线语音交互
-
灵活供电模式
- Type-C 有线供电 + 电池供电设计，满足移动场景需求。
-
高性能硬件配置
- 小尺寸板载设计，易于集成到各类设备中。
- 1.69 寸 TFT 彩屏显示
- 2W/8Ω 扬声器，提供清晰音效输出。
-
便捷开发与配置
- 微信小程序一键配网，简化设备联网流程。
- 智能体配置可视化，支持自定义音色与场景逻辑。
-
可选 AI 模型
- 支持 DeepSeek、豆包、OpenAI 大模型
原理图
包括主控、USB、供电、外设等部分。

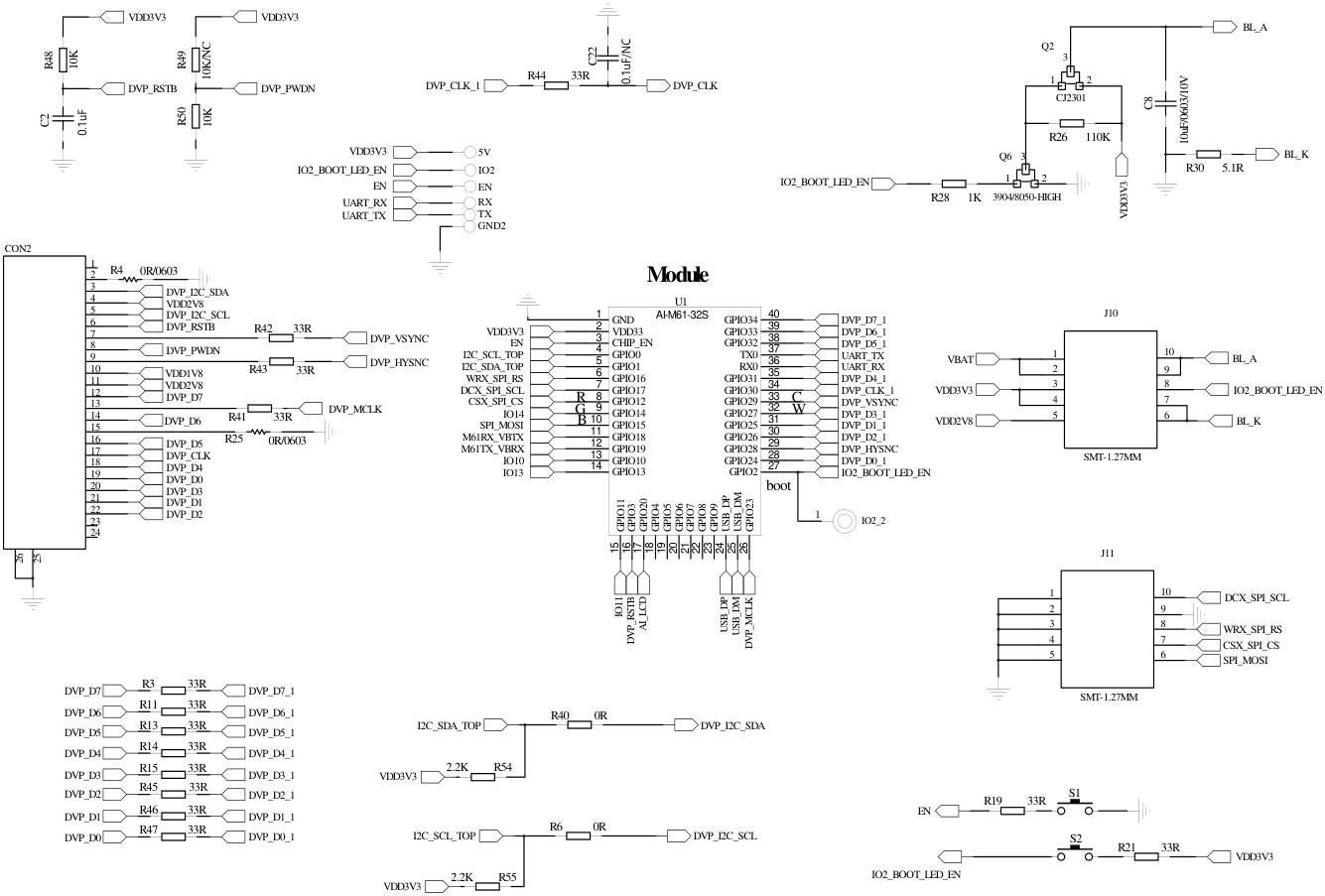

主控

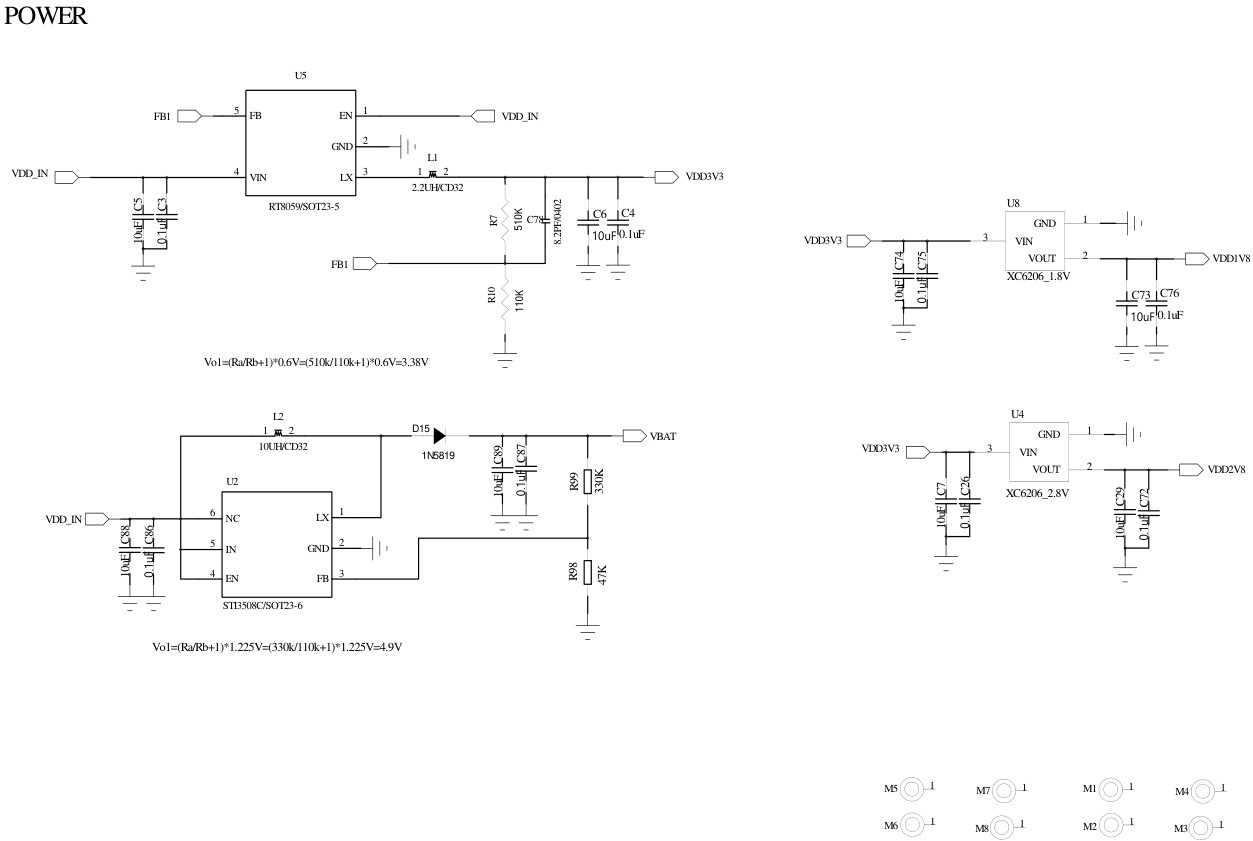

供电

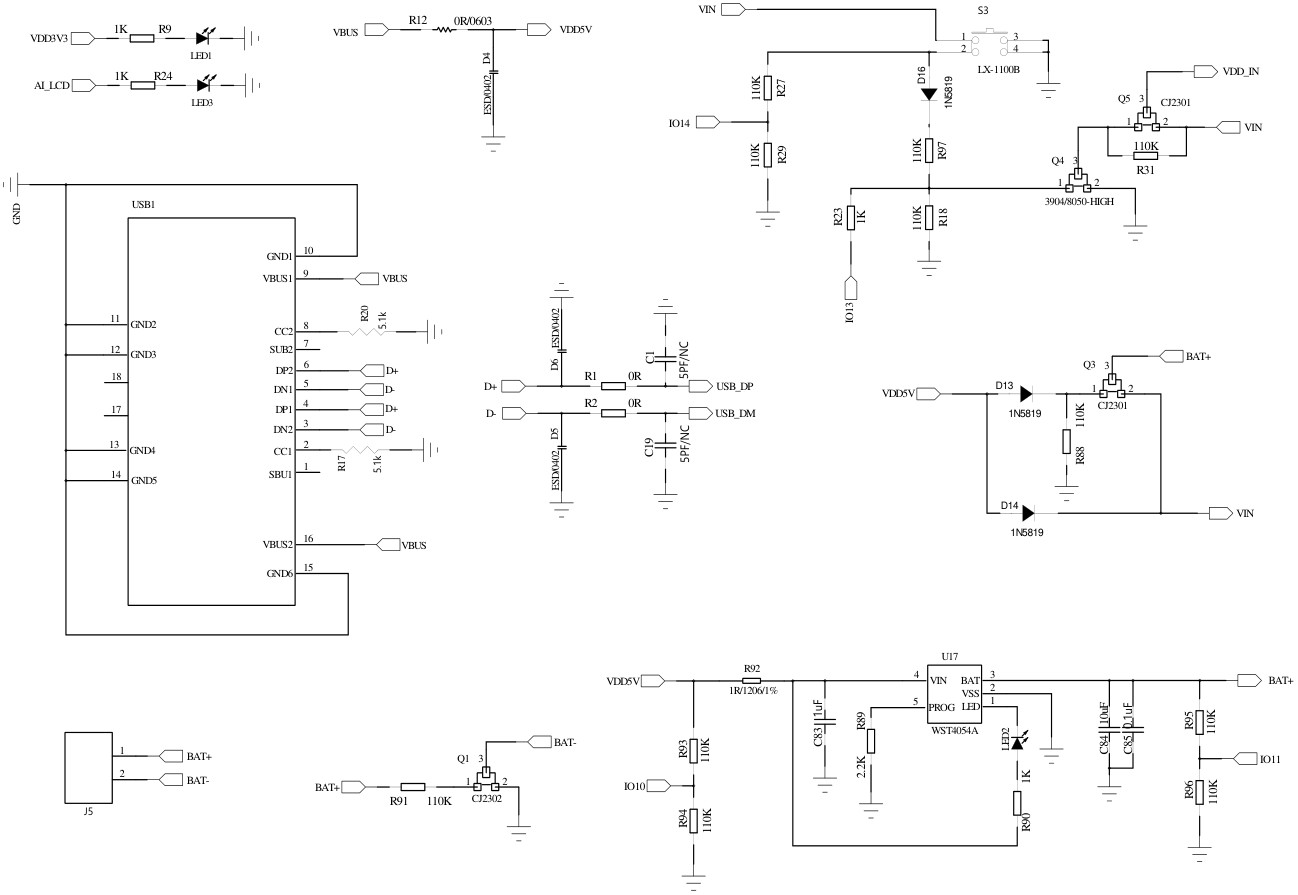

USB

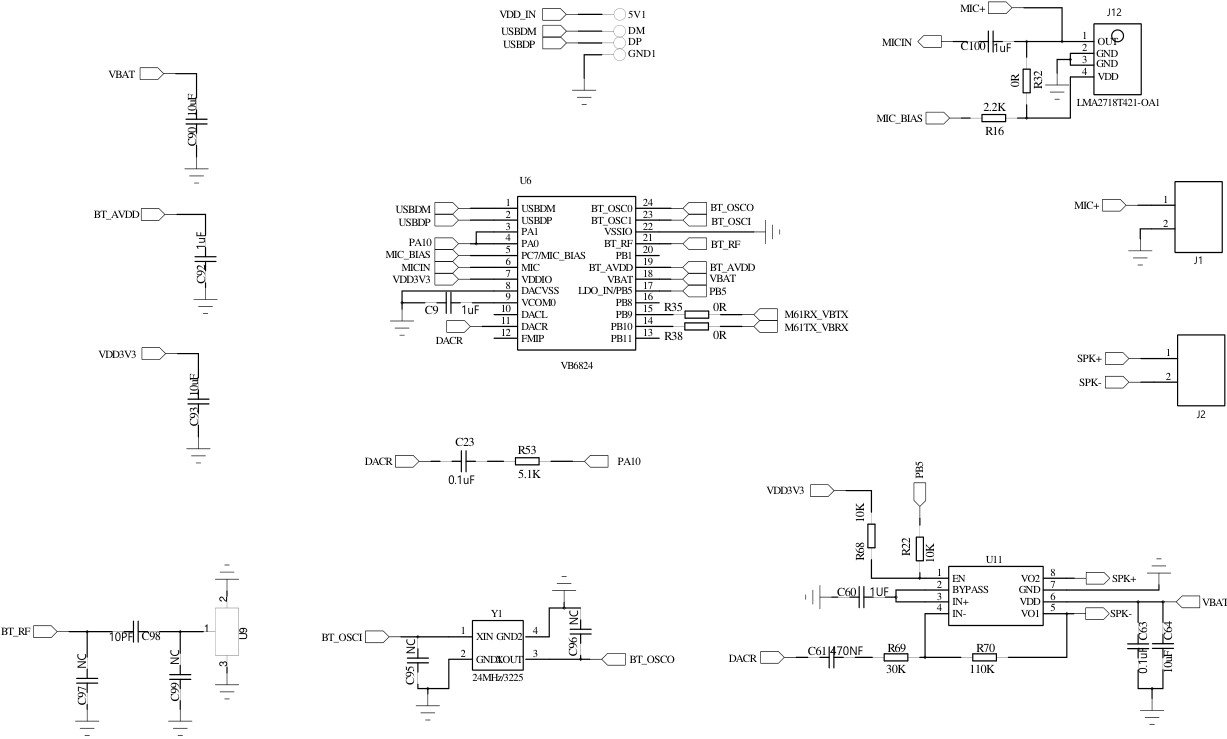

外设
上电测试
必需分别插好麦克风、喇叭，可选择插入屏幕。
使用 Type-C 数据线连接 PC 和开发板，长按 Power 键至 红灯亮 或 屏幕亮 即开机；
播报欢迎语：
- 我是你的人工智能语音助手，请对我说，你好小安，开始配网
使用电池供电时，在 Type-C 数据线接入后，蓝色充电指示灯亮起表示正在充电，熄灭表示已充满，闪烁表示未插入电池。
网络配置
设备首次启动需要配置网络连接（及 WiFi 连接），配网步骤：
对设备说：“ 你好小安，开始配网 ”
设备回复：“ 开始配网 ”

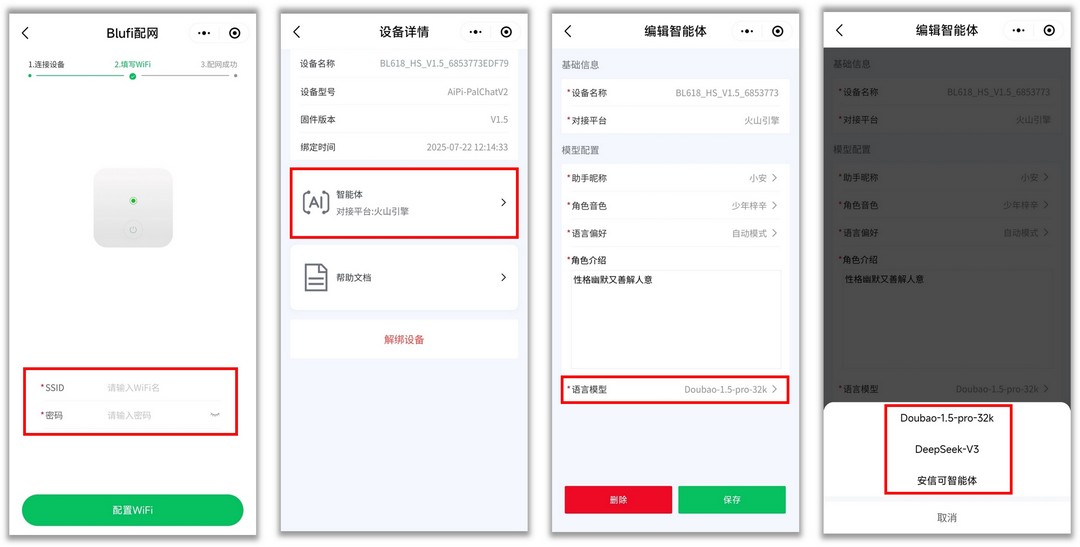

- 微信打开 安信可 IOT 小程序
- 选择 【AI 智能体】，点击
添加设备 ；
- 找到 BL618_HS_V1.5_XXXXXXXXXXXX 点击连接
- 输入 WiFi 名称和密码，完成配网；
- 此时屏幕左上角的无线 WiFi 标识变为已连接状态。
智能体配置
- 微信小程序进入【Ai 硬件智能体】 页面，编辑智能体；
- 可自定义角色及音色、语言、AI 模型等；
详见：AiPi-PalChatV2 |文档 .
对话
- 通过 “ 你好小安 ” 唤醒设备，之后可进行连续对话；

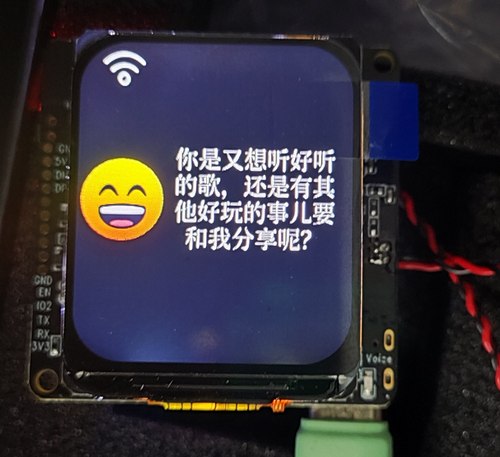

- 屏幕显示实时聊天对话的文字内容；

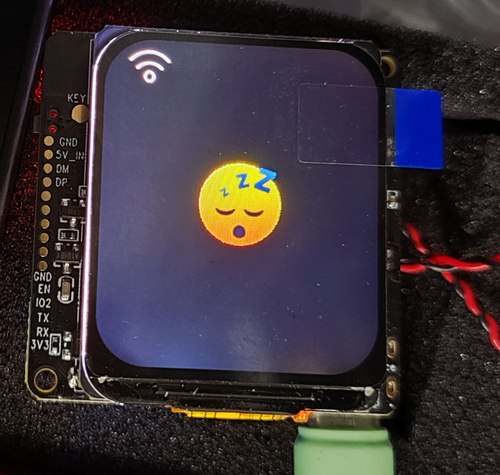

- 长时间未接收到指令，设备便会进入睡眠状态，并显示相应的表情
总结
本文介绍了 AiPi-PalChatV2 开发套件的相关信息，包括包装、外观、主控资源、参数特点、原理图设计等，之后进行了上电测试、配网、智能体配置、连续对话测试等，为相关产品和项目的开发设计提供了参考。
