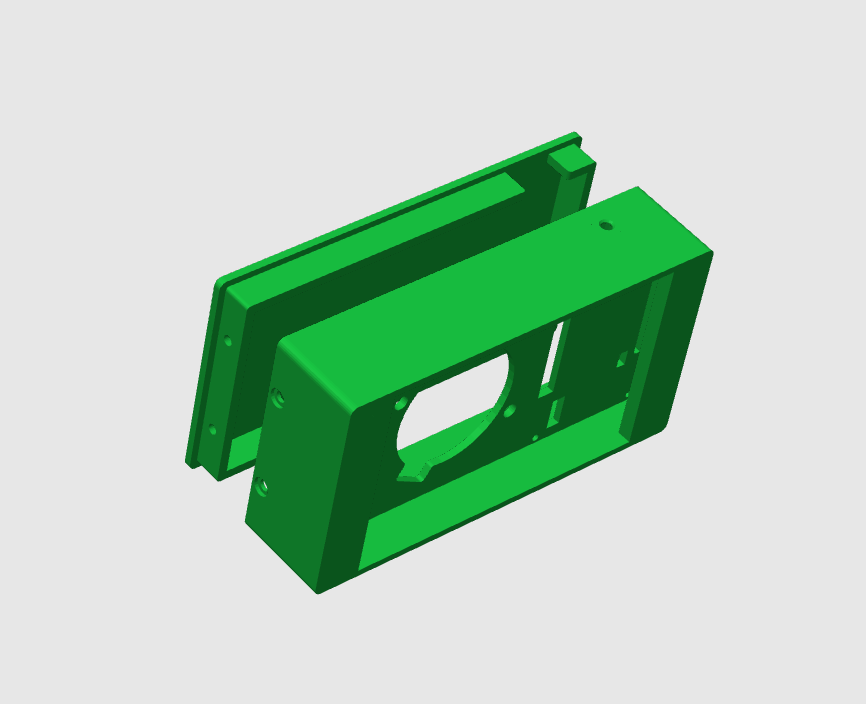

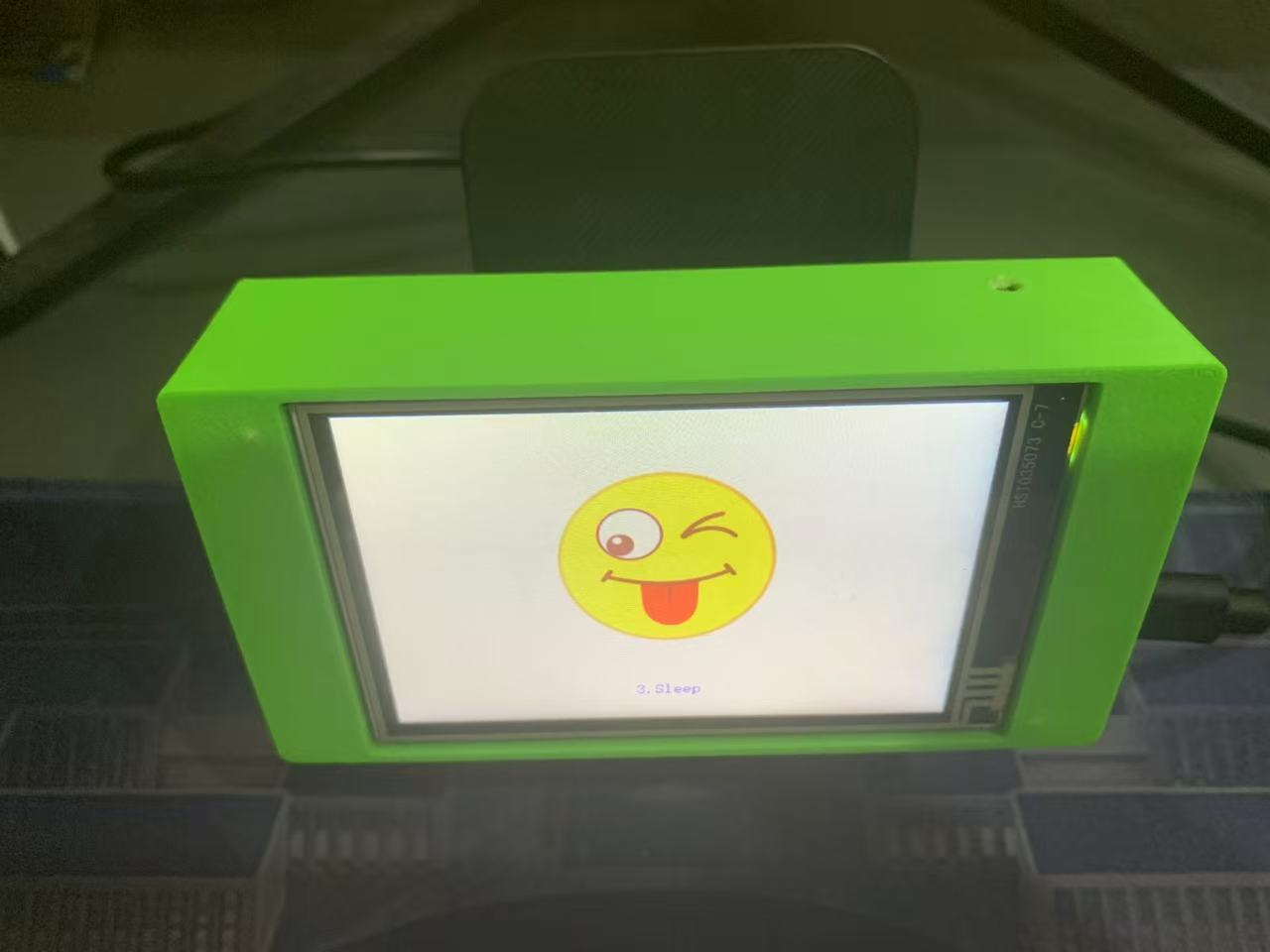

【电子DIY作品】Ai-WV01-32S 桌面聊天小助手

电子DIY · 2025-12-10 22:27:34

[i=s] 本帖最后由 WT_0213 于 2025-12-12 08:29 编辑 [/i]

屏幕

WV01-32S 空间有限放不下字库怎么办？
答：外挂字库芯片驱动屏幕显示。

那么有没有简单方案。当然后那就是串口屏，通过串口通信可以直接将内容显示到屏幕上。这种串口屏种类还是比较多的，有需要可以了解下。刚好手上有一块 3.5寸的串口屏直接就利用上。

TJC4832T135_011R

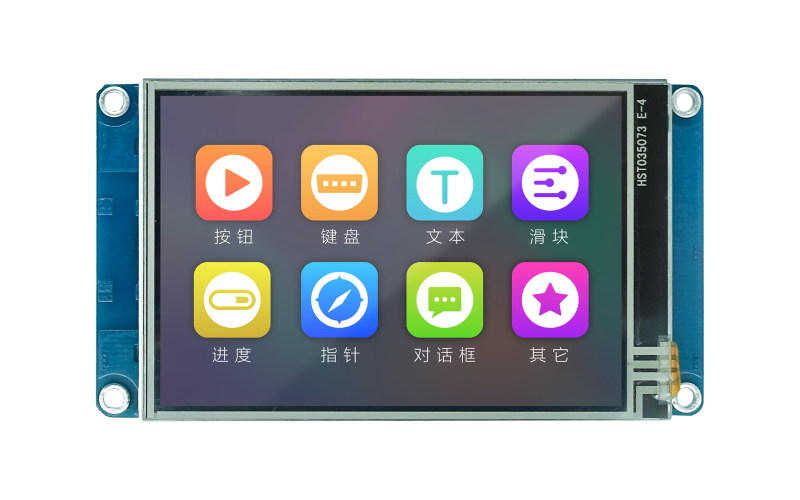

简述：T1系列，3.5寸，电阻触摸，分辨率：480 * 320 TJC4832T135_011R-正面

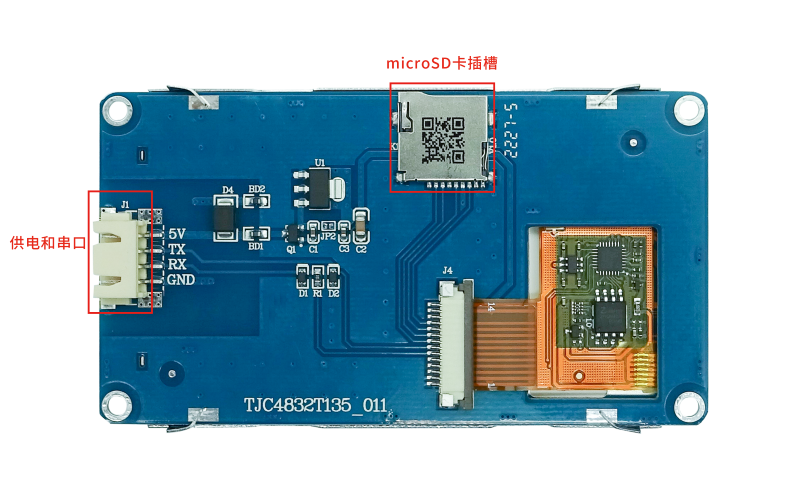

TJC4832T135_011R-硬件配置图

这个屏优点就是可以通过上位机，用拖拽的方式快速开发出想要的UI。

USART HMI软件

Ai-WV01-32S

Ai-WV01-32S 是一款可接入小智AI 智能体的微型语音交互模组，该模组搭载BL602和VB6824芯片作为核心处理器，专为轻量级智能语音场景设计。具备高集成度、高性价比等特性，支持离线语音唤醒与语音打断功能，可广泛应用于AI语音产品、音视频多媒体、物联网(IoT)、移动设备、智能家居等领域。

Ai-WV01-32S，相当于 AiPi-PalChatV1 微缩版，将Ai-WB2-12F 与 V6824都封装到一个模组里面了。固件与 AiPi-PalChatV1 通用默认出厂固件是商用版，烧录开源版以后好像回不去了。不过管理上还是在安信可服务端管理硬件设备。

固件列表

适用型号	固件号	固件描述	版本	下载链接	提示音
AiPi-PalChatV1	X020	AiPi-PalChatV1 初版出厂固件	V1.9	`点击下载`	/
AiPi-PalChatV1	X020	AiPi-PalChatV1 兼容商用版	V2.1	`点击下载`	/
AiPi-PalChatV1	X020	AiPi-PalChatV1 支持MCP控制(⭐Ai-WV01 同款固件)	V2.3	`点击下载`	/
AiPi-PalChatV1 离线语音芯片	X020	AiPi-PalChatV1 离线语音固件（适用于V1.9版本）	V1.0	`点击下载`	/
AiPi-PalChatV1 UART-MCP	/	AiPi-PalChatV1 串口MCP交互固件	V2.8	`点击下载`	/
AiPi-PalChatV1	/	角色“湾湾小何”提示音测试固件	V2.9	`点击下载`
AiPi-PalChatV1	/	角色“天才童声”提示音测试固件	V2.9	`点击下载`
AiPi-PalChatV1	/	角色“佩奇猪”提示音测试固件	V2.9	`点击下载`

以上是截至到 2025年12月10日的固件版本。更新还是蛮快速的，固件问题安信可都会迅速解决。这个非常棒。

而且现在开放的源代码也比较多了。二次开也很方便。

仓库地址： https://gitee.com/Ai-Thinker-Open/aipi-palchatv1

Ai-WV01-32S模组的使用可以参考

【小安AI】Ai-WV01-32S模组使用体验

帖子里面电路比较简单，通过串口工具直接启动模组并对话。

参考电路：


PCB

为Ai-WV01-32S模组画了个板子，中间过程坎坷不断。不过最终还是完成了。抛开板子画的好坏，关键他能用。

第一次画，好多都是借鉴的，还有一些是看规格书里面建议的。有什么错误的地方希望可以指正。还有就是莫工不建议用 CH340E 说是波特率不够。

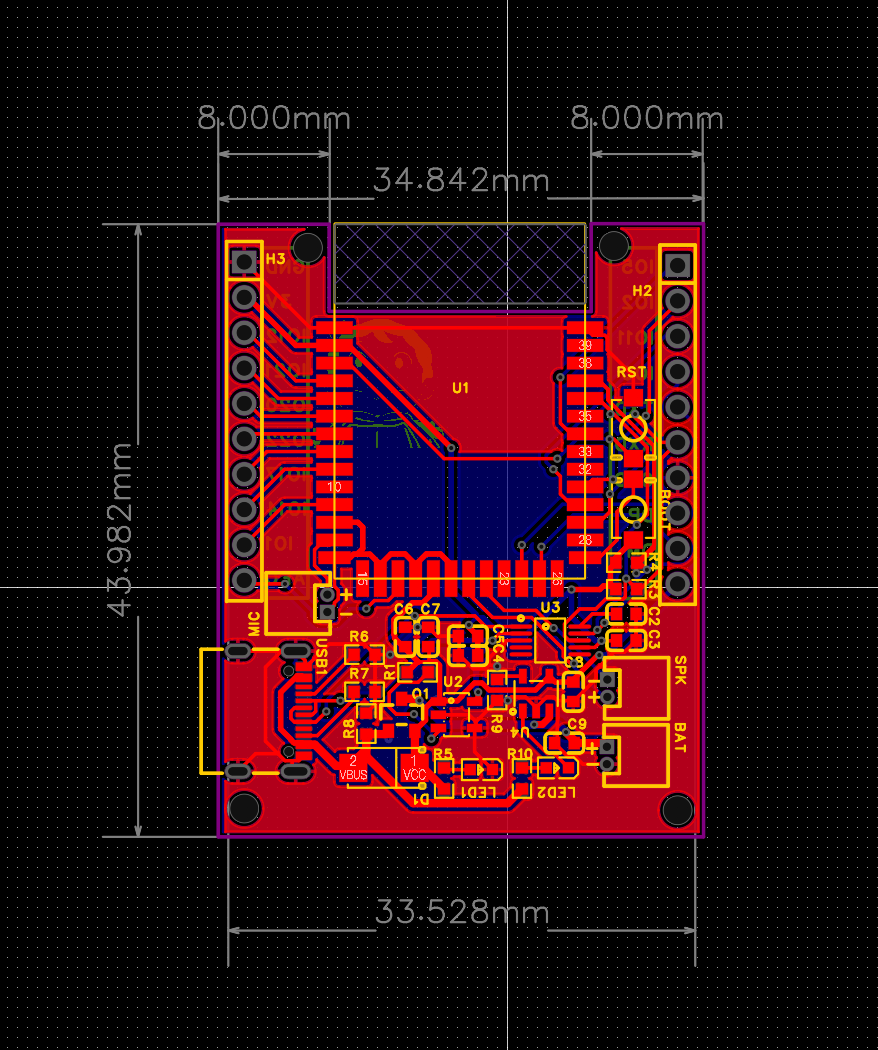

板子效果图

板子3D图

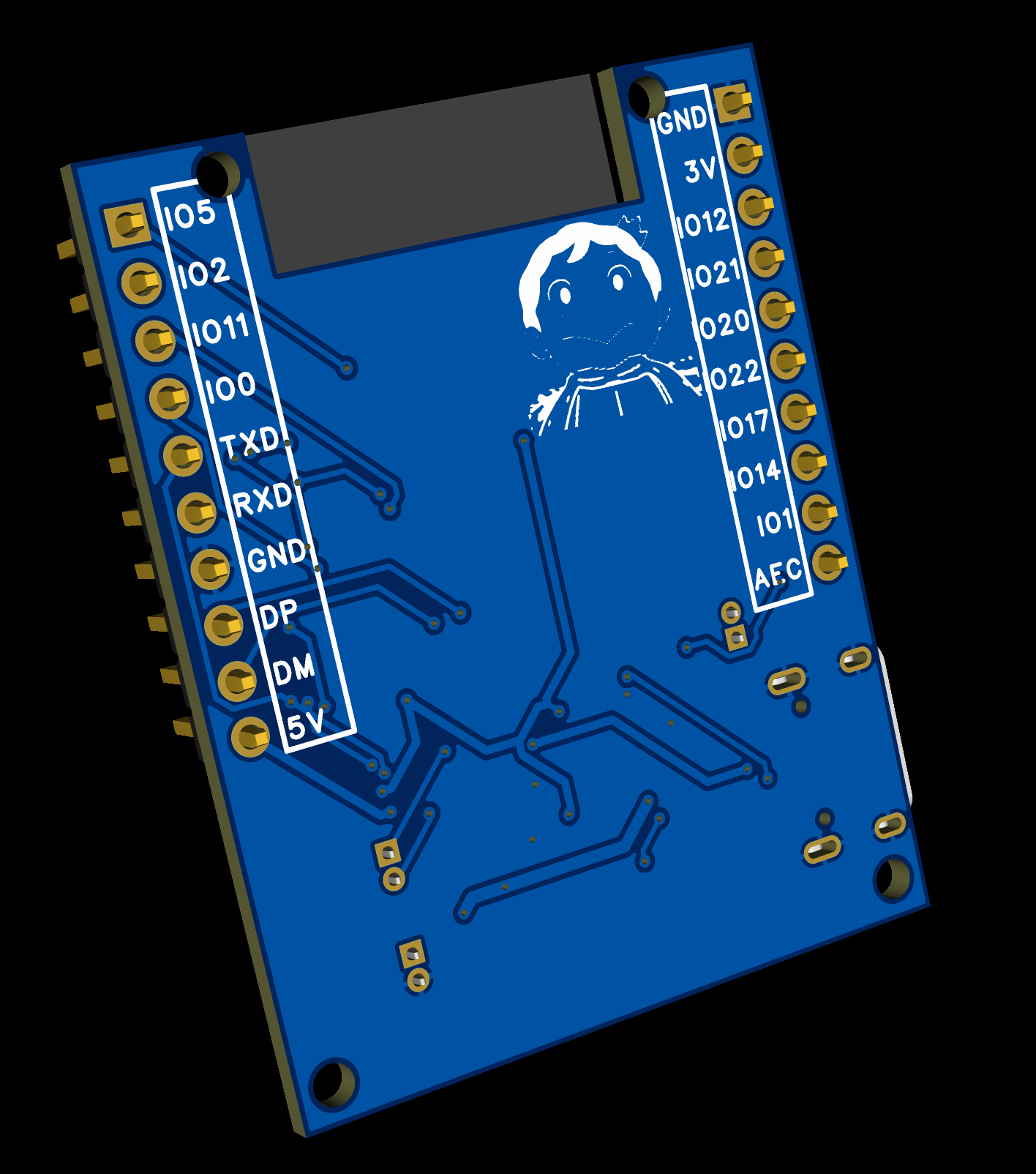

3D图背面

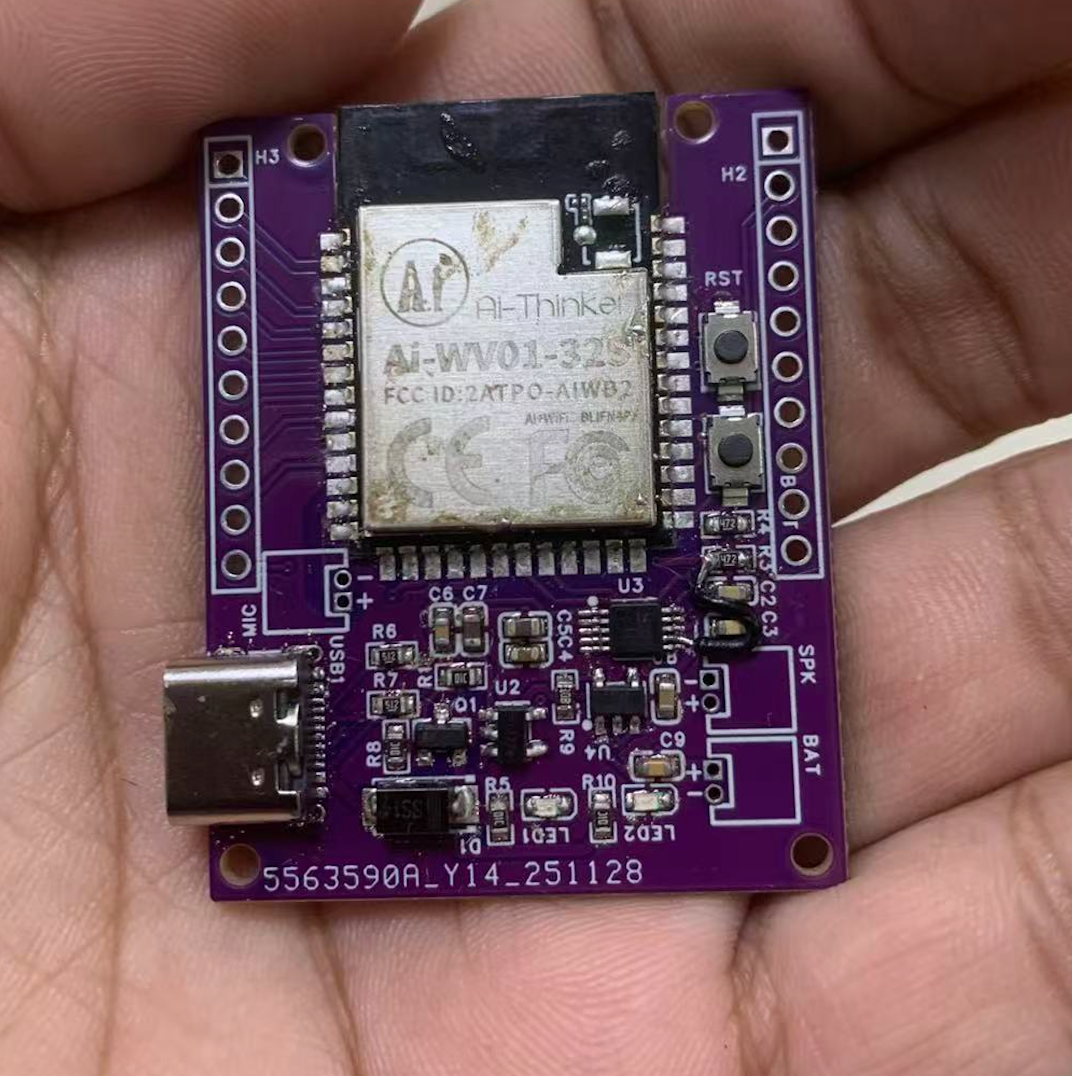

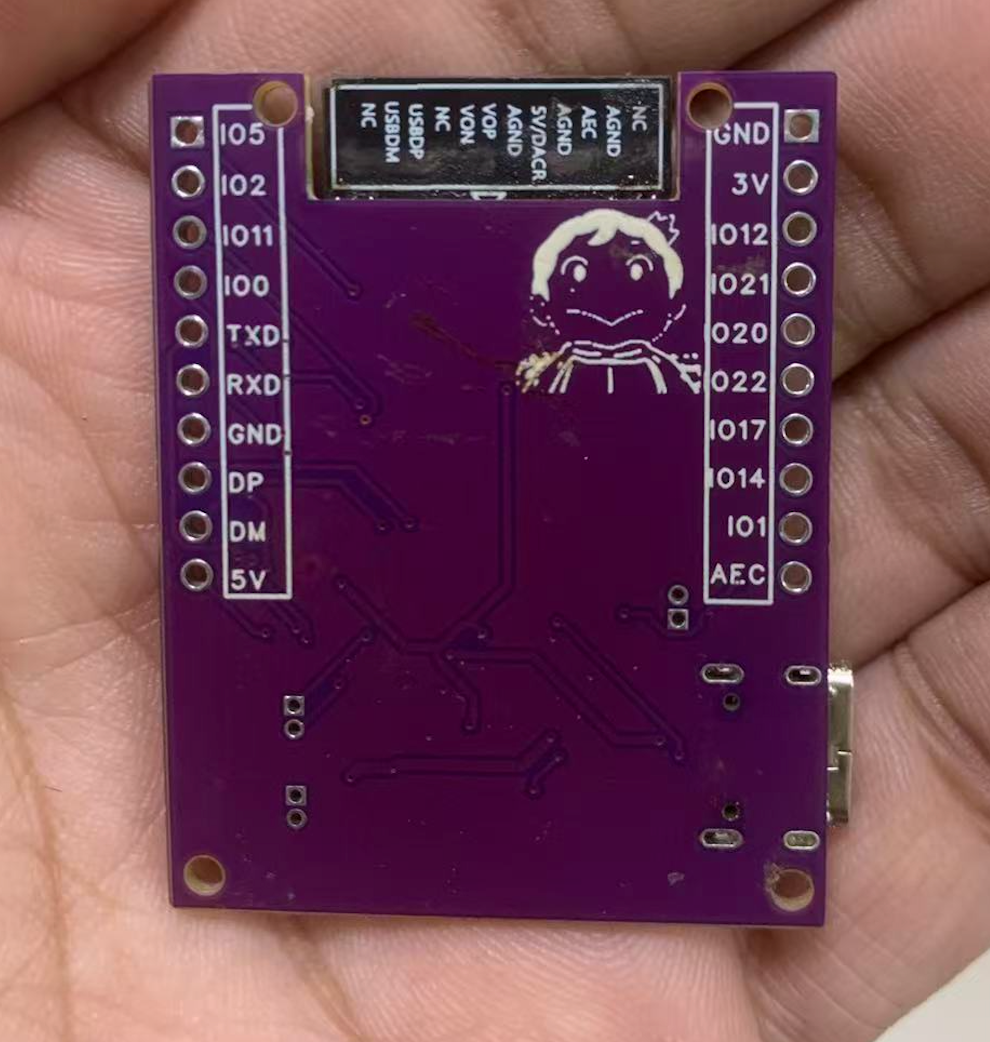

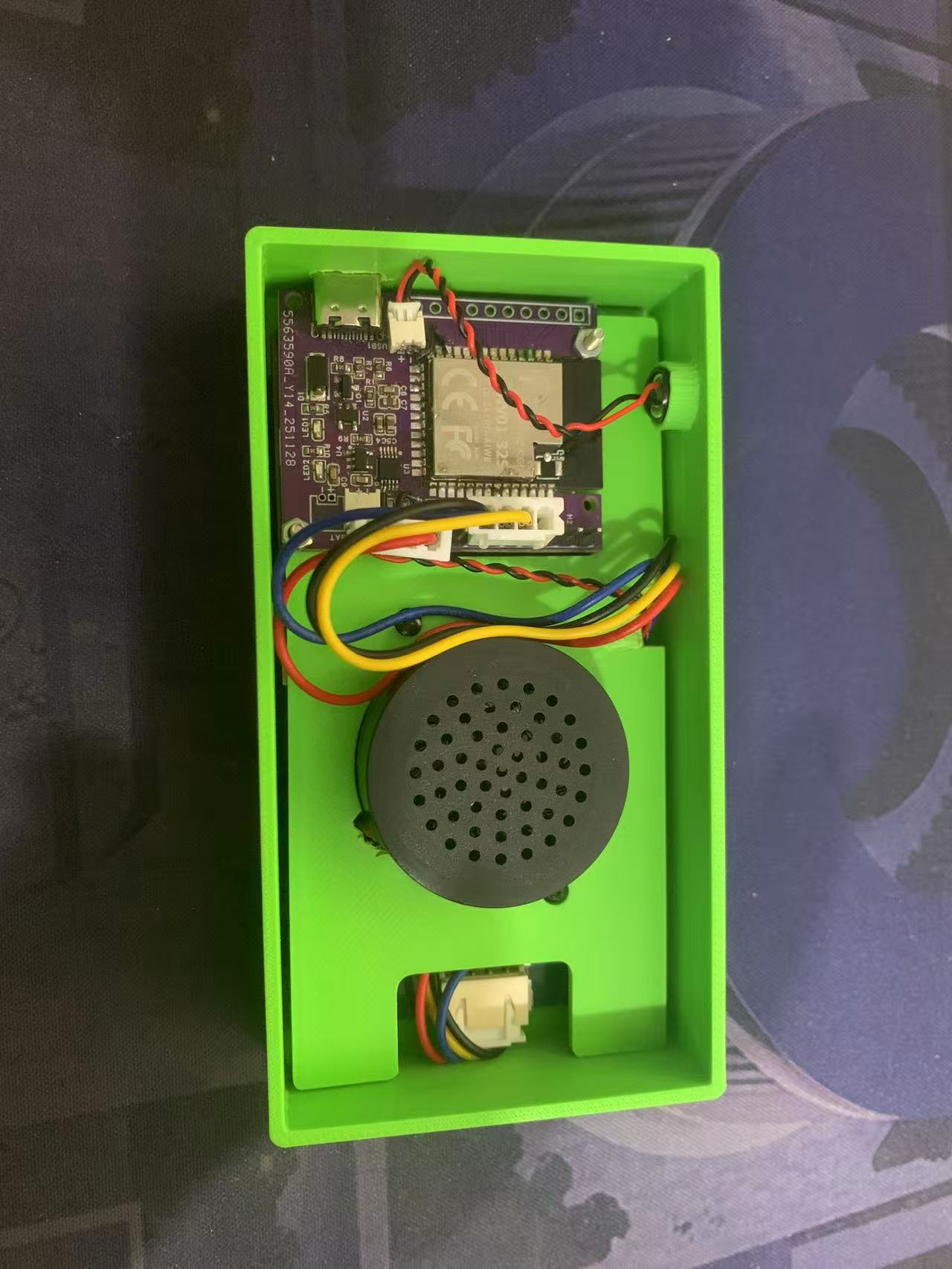

实物图

焊接手法差点意思，弄得模组上脏兮兮的。

这个立创紫感觉还挺好看的。板子后来又做了一些修改，MIC - 开始标签名称写的MIC-，然后AGND叫 AGND 导致麦克风负极和AGND没有连接。然后说话听不到。后来发现，飞了根线。现在PCB已经修复。CH340E 供电连的VCC 导致串口 TXD 与RXD 电压5V 不满足模组。后来经过群友提醒，供电改为 3.3V 串口电压变成3.3V 这里需要注意。另外，CH340E 的 TXD 与 RXD 要交叉连接模组的 TXD 与 RXD 。
