WB2_HoloCore,一个可以显示浏览量的彩色数码管

[i=s] 本帖最后由 小安（助理版） 于 2025-11-12 09:33 编辑 [/i]

项目简介

WB2-HoloCore 本质上是一个物联网时钟，不同于之前的数码管显示方案，WB2-HoloCore采用 WS2812 灯珠组成了全彩的数码管。因此它能够展现非常好看的炫彩效果。

项目功能

1. 微信小程序配网
2. 网络时间同步
3. B站粉丝数显示
4. 立创开源项目浏览量显示
5. 预置四种颜色渐变

时间显示

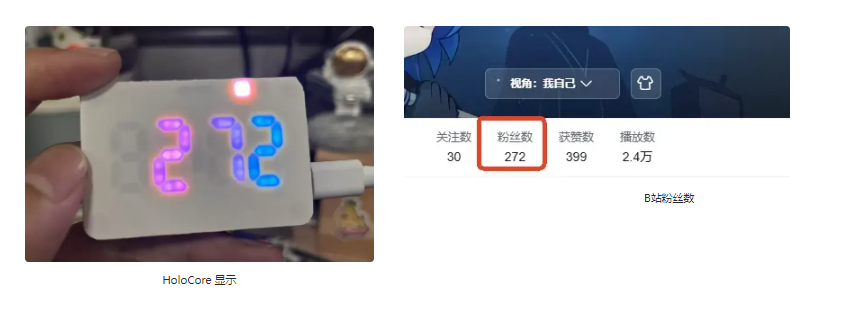

B站粉丝数显示

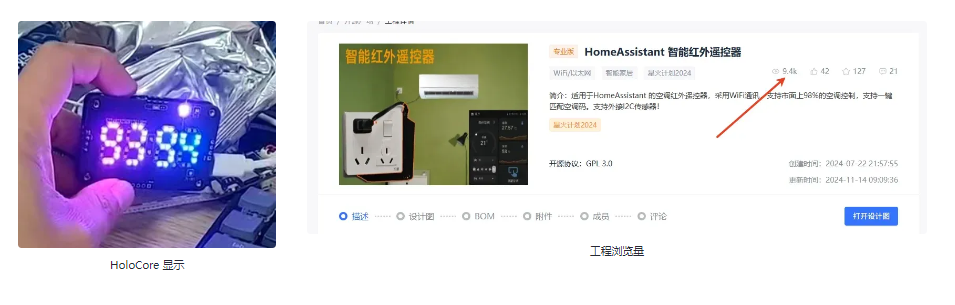

工程浏览量显示

项目参数

主控芯片
主控采用安信可Ai-WB2-01F模组，负责WS2812的驱动、网络连接、粉丝数获取或工程浏览量获取。

供电要求
支持 3.3V~5V 输入，因为一共使用了 62 颗灯珠，务必使用保持1A以上的供电输入，否则会导致灯珠数据错乱，显示异常

Wi-Fi 要求
请连接 2.4GHz Wi-Fi,Ai-WB2 不支持5GHz~5.8GHz Wi-Fi，如果路由器的Wi-Fi 信号设置的是混合模式，请设置成2.4GHz+5GHz分开，然后连接不带 5G 后缀Wi-Fi 名称。

使用说明

串口连接

使用TTL 连接下方的排针。

排针说明，串口波特率：115200

• 3V3:3.3V电源输入，接入TTL的3.3V
• EN：模组的复位脚，接入TTL 的RST
• BOOT: 模组进入烧录模式控制引脚，高电平有效,接入TTL的DTR
• RXD：串口接收，接入TTL的TXD
• TXD: 串口发送，接入TTL的RXD
• GND: 电源地

小程序配网

配网流程

• 进入配网之后，扫描下方二维码进入小程序
• 首页选择 “Blufi 配网”,进入配网页面，(确保蓝牙和位置信息已经授权)
• 点击页面下方的 “扫描设备” 手机尽量靠近 WB2-HoloCore
• 在列表中选择 “HoloCore”
• 分别输入 “SSID”（Wi-Fi名称），“密码”
• 点击 "设置WiFi" 按钮，等待配网完成即可

B站粉丝数显示

• 获取自己的UID

打开自己的B站主页，在个人中心（点击自己头像进入）的网址中获取UID，如：

• 设置B站UID
  打开串口，给模组发送以下指令：
• 设置 UID 指令

bilibili_uid xxxxxxxxxx

把 xxxxxxxxx 替换成自己的 9位的UID 即可

• 查询 UID 指令

bilibili_uid?

• 显示内容切换成 B站粉丝数

display_msg bilibili

设置完成后等待1分钟，HoloCore 会自动查询粉丝数，或者重启模组。

工程浏览量显示

• 工程UUID获取

在开源广场随意打开一个工程，按 键盘的F12打开调试信息，再刷新一下页面,然后选择 Network信息，如：

找到准确的UUID，如图，

图中的:2d032653f6de483abafe7e41eef34042,就是工程的32位UUID

• 设置工程 UUID

jlc_puid xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

把 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 替换成自己的 32位的UUID 即可

• 查询 UUID

jlc_puid?

• • 显示内容切换成工程浏览量

display_msg jlc

设置完成后等待1分钟，HoloCore 会自动查询浏览量，或者重启模组。

显示粉丝量或浏览量

单击中间的按钮可以在时间和粉丝量或浏览量之间切换

颜色切换

双击中间按钮可以循环切换颜色

设计图

WB2-HoloCore： 单板灯板 单板驱动板

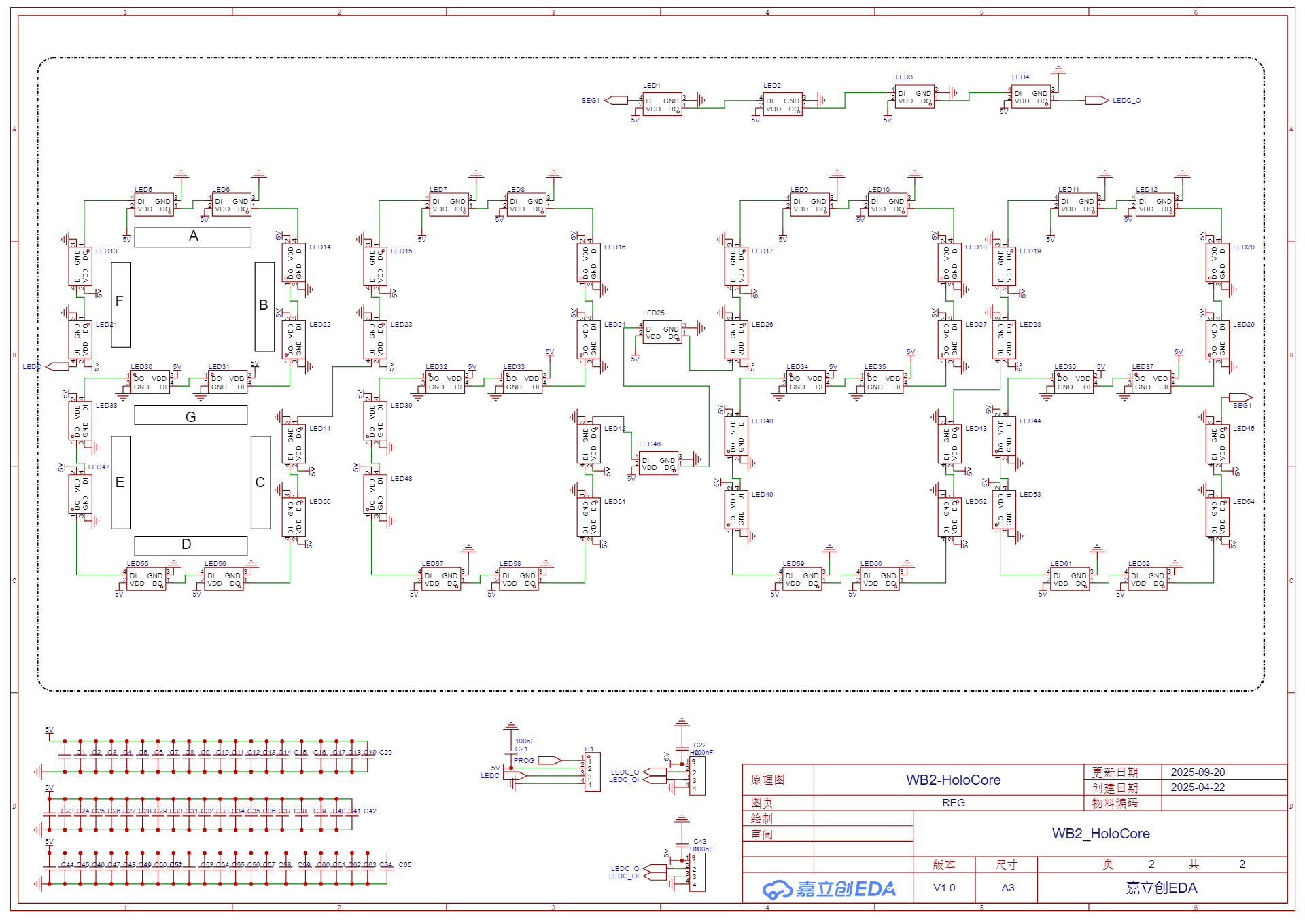

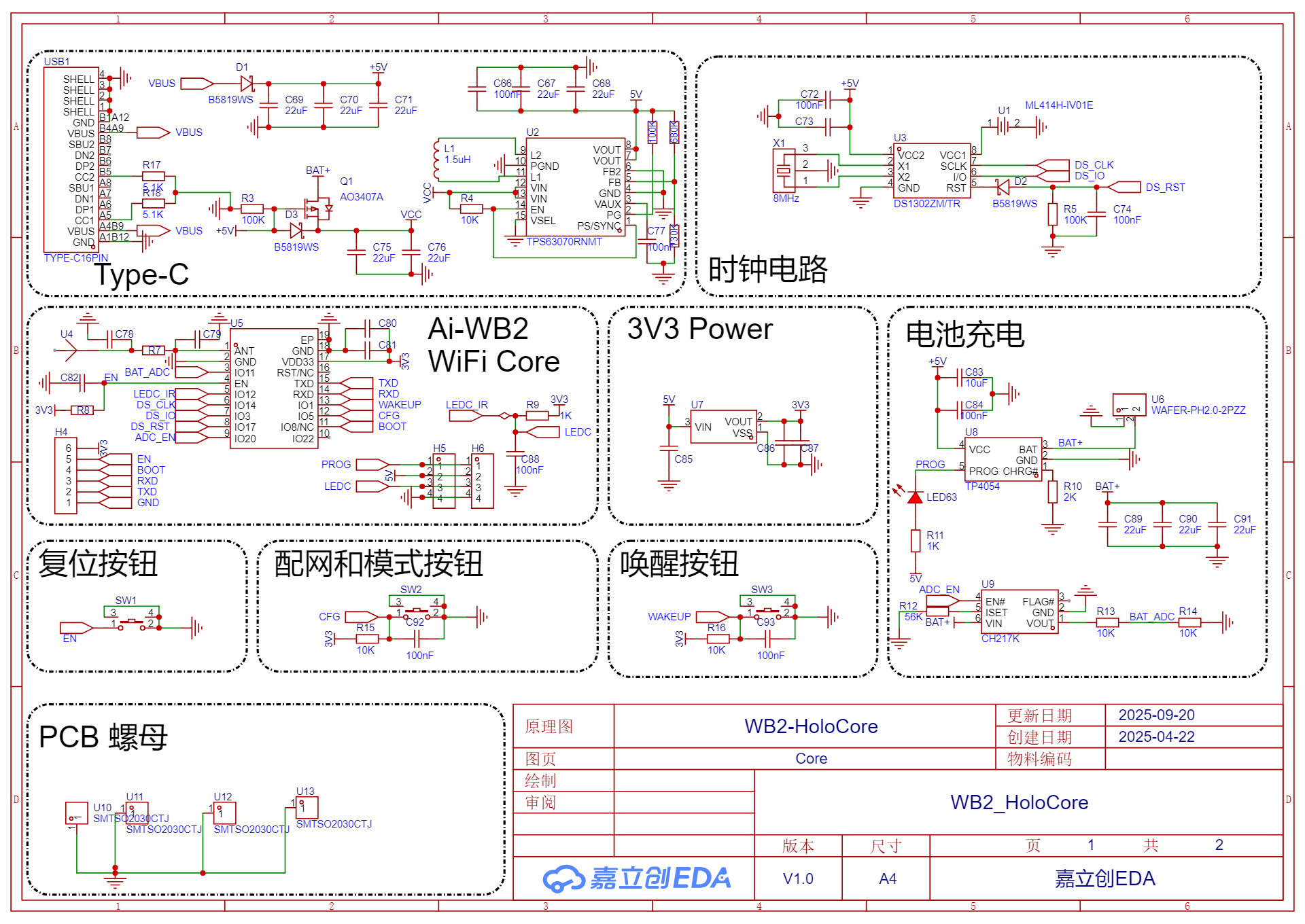

原理图

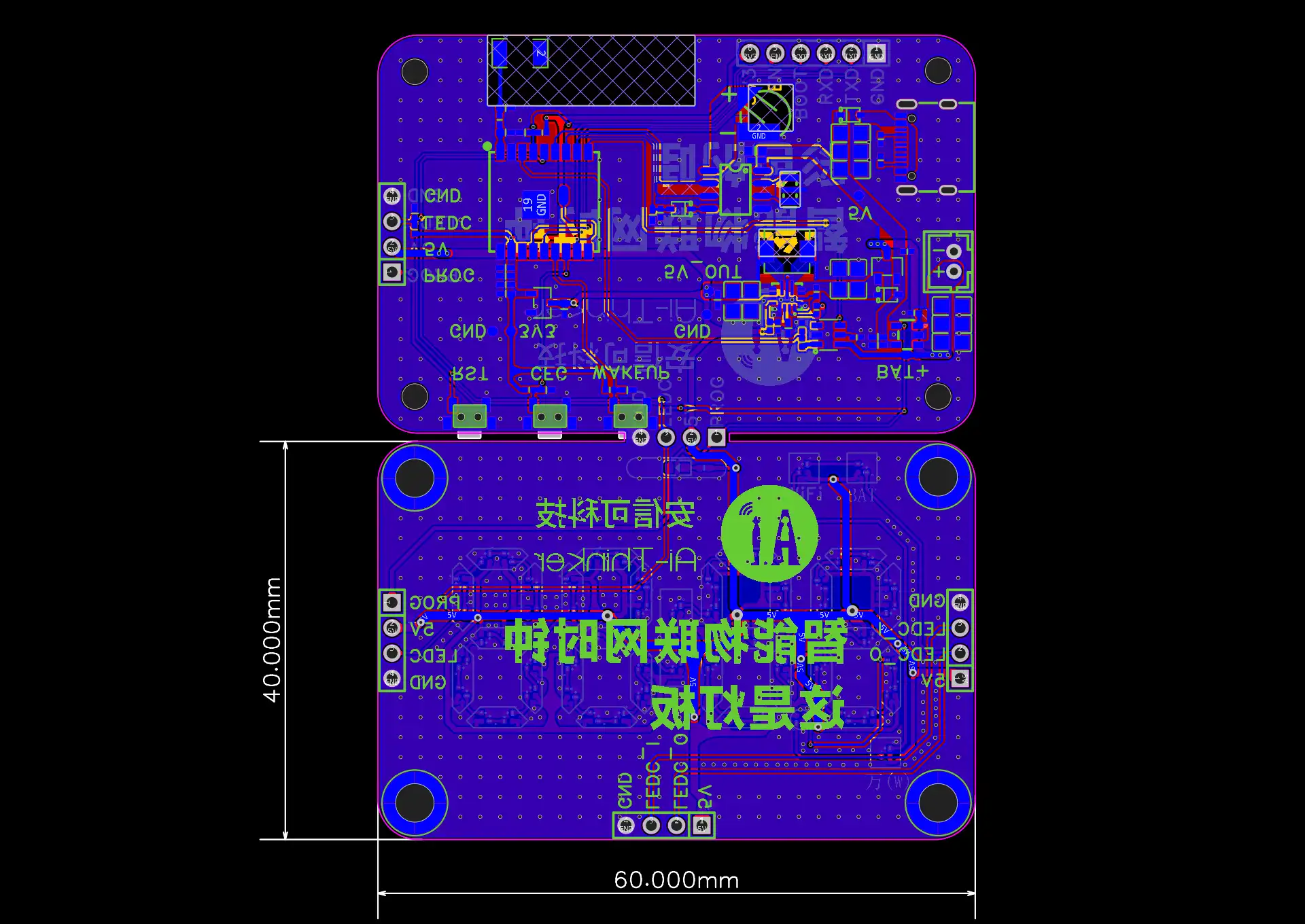

PCB

BOM

ID	Name	Designator	Footprint	Quantity	Manufacturer Part	Manufacturer	Supplier	Supplier Part
1	2.4GHz	U5	WIFIM-SMD_18P-L11.0-W10.0-P1.10_AI-WB2-01F	1	Ai-WB2-01F	Ai-Thinker(安信可)	LCSC	C7472335
2	10uF	C80,C86	C0402	2	CL05B104KB54PNC	SAMSUNG(三星)	LCSC
3	10kΩ	R8	R0402	1	0402WGF1002TCE	UNI-ROYAL(厚声)	LCSC	C25744
4	AA029-02	U4	ANT-SMD_L5.0-W2.2	1	AA029-02	LXC(连兴创)	LCSC	C42379504
5	NC	C79	C0402	1	CL05B104KB54PNC	SAMSUNG(三星)	LCSC
6	1pF	C78	C0402	1	CL05B104KB54PNC	SAMSUNG(三星)	LCSC
7	XC6206P332MR	U7	SOT-23-3_L3.0-W1.7-P0.95-LS2.9-BR	1	XC6206P332MR	UMW(友台半导体)	LCSC	C347376
8	0	R7	R0402	1	0402WGF1002TCE	UNI-ROYAL(厚声)	LCSC
9	TS24CA 250gf 013	SW1,SW2,SW3	SW-SMD_L4.7-W3.5-P3.35-EH	3	TS24CA 250gf 013	SHOU HAN(首韩)	LCSC	C5373430
10	1K	R9,R11	R0402	2
11	10K	R15,R16,R4,R13,R14	R0402	5
12	DS1302ZM/TR	U3	SOP-8_L4.9-W3.9-P1.27-LS6.0-BL	1	DS1302ZM/TR	HGSEMI(华冠)	LCSC	C910859
13	8MHz	X1	OSC-SMD_3P-L3.2-W1.3-P1.2-L	1	CSTCE8M00G15C99-R0	muRata(村田)	LCSC	C110614
14	10uF	C73	C0603	1	CGA0603X5R226M160JT	HRE(芯声)	LCSC
15	ML414H-IV01E	U1	BAT-SMD_ML414H-IV01E	1	ML414H-IV01E	Seiko(精工)	LCSC	C167511
16	B5819WS	D2,D1,D3	SOD-323_L1.7-W1.3-LS2.5-FD	3	B5819WS	宏迦橙	LCSC	C7420331
17	100K	R5,R1,R3	R0402	3
18	TYPE-C16PIN	USB1	USB-C-SMD_TYPE-C16PIN	1	TYPE-C16PIN	SHOU HAN(首韩)	LCSC	C393939
19	22uF	C69,C70,C71,C91,C89,C90,C76,C75,C68,C67	C0805	10
20	TPS63070RNMT	U2	VQFN-HR-15_L3.0-W2.5-P0.50-BL_TPS63070RNMR	1	TPS63070RNMT	TI(德州仪器)	LCSC	C964639
21	TP4054	U8	SOT-23-5_L2.9-W1.6-P0.95-LS2.8-BL	1	TP4054	TPOWER(天源)	LCSC	C382138
22	WAFER-PH2.0-2PZZ	U6	CONN-TH_2P-P2.00_HC-PH-2A-M	1	WAFER-PH2.0-2PZZ	XUNPU(讯普)	LCSC	C5359599
23	LED_0603-R	LED63	LED_0603	1
24	2K	R10	R0402	1
25	10uF	C83	C0402	1
26	AO3407A	Q1	SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR	1	AO3407A	AOS	LCSC	C15155
27	1.5uH	L1	IND-SMD_L4.4-W4.2	1	FXL0420-1R5-M	cjiang(长江微电)	LCSC	C167205
28	680K	R2	R0402	1
29	130K	R6	R0402	1
30	CH217K	U9	SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL	1	CH217K	WCH(南京沁恒)	LCSC	C7462749
31	56K	R12	R0402	1
32	SMTSO2030CTJ	U11,U13,U10,U12	SMD_BD5.6-L5.6-W5.6-D3.6	4	SMTSO2030CTJ	Sinhoo(雄和远景)	LCSC	C2915627
33	HDR-M_2.54_1x4P	H5,H6,H2,H3,H1	HDR-TH_4P-P2.54-V-M	5				C492403
34	HDR-M_2.54_1x6P	H4	HDR-TH_6P-P2.54-V-M-1	1				C37208
35	5.1K	R17,R18	R0402	2
36	100nF	C66,C72,C74,C77,C81,C82,C84,C85,C87,C88,C92,C93,C1,C2,C3,C4,C5,C6,C7,C8,C9,C10,C11,C12,C13,C14,C15,C16,C17,C18,C19,C20,C21,C22,C23,C24,C25,C26,C27,C28,C29,C30,C31,C32,C33,C34,C35,C36,C37,C38,C39,C40,C41,C42,C43,C44,C45,C46,C47,C48,C49,C50,C51,C52,C53,C54,C55,C56,C57,C58,C59,C60,C61,C62,C63,C64,C65	C0603	77	CC0603KRX7R9BB104	YAGEO(国巨)	LCSC	C14663
37	XL-5050RGBC-2812B	LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED21,LED22,LED23,LED24,LED25,LED26,LED27,LED28,LED29,LED30,LED31,LED32,LED33,LED34,LED35,LED36,LED37,LED38,LED39,LED40,LED41,LED42,LED43,LED44,LED45,LED46,LED47,LED48,LED49,LED50,LED51,LED52,LED53,LED54,LED55,LED56,LED57,LED58,LED59,LED60,LED61,LED62	LED-SMD_4P-L5.0-W5.0-BL_XL-5050RGBC	62	XL-5050RGBC-2812B	XINGLIGHT(成兴光)	LCSC	C2843785
