【电子DIY作品】甲醛颗粒物温湿度等多合一检测设备（更新）

电子DIY · 2025-9-7 18:21:42

[i=s] 本帖最后由 WT_0213 于 2025-9-9 23:26 编辑 [/i]

对之前版本做了一些优化，更新了以下功能：

粉尘PM2.5检测、甲醛检测、二氧化碳浓度检测

增加了数值单位，如PM2.5与甲醛浓度都是ug/m³，二氧化碳浓度为ppm。

操作优化：

单击显示下一个功能页面，双击显示上一个功能页面。

按钮操作代码优化，目前可稳定执行以上操作。

家里刚装修不就总是觉得害怕有甲醛什么的影响健康。市场上虽然有很多这样的检测设备，开始想买来着后来又觉得功能太过单一，就想着自己能不能做一个呢。本着 DIY的精神与实用至上的原则并且有板子有模块那不是轻轻松松。


这个设备可以配合，桌面空气净化器使用。后面可能去完善这部分功能。

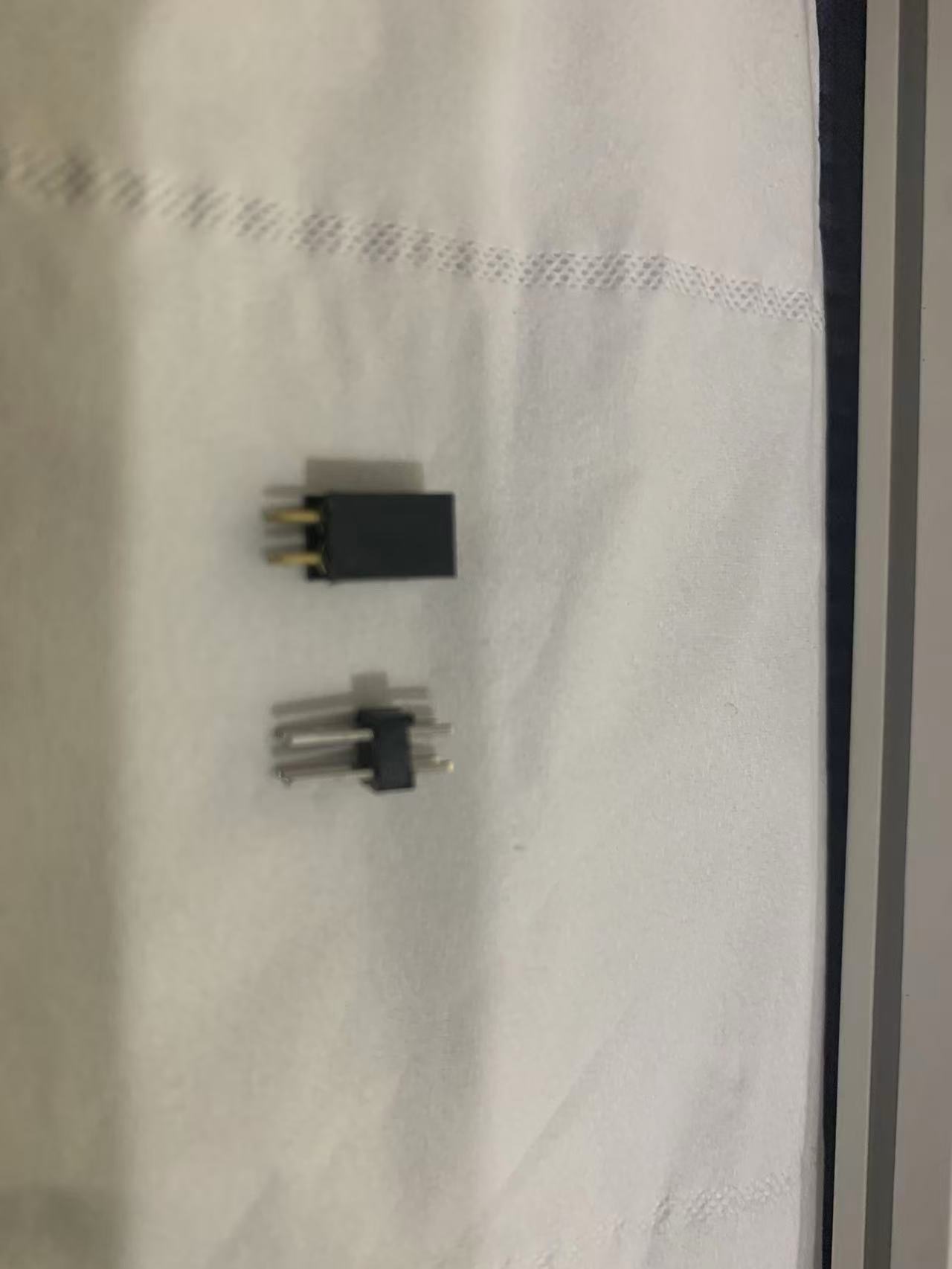

已经预留的两个引脚。 外部接口 这里有四个针脚，开始想的是，两个引脚一个引脚是VCC 一个GND，另外两个是用来控制设备用的。一个控制风扇转速，一个控制开关。当空气质量不好的时候就开启。想法是使用电脑的12cm风扇。配合PM2.5 滤纸做个空气净化器。但是后来发现，哎？哎？哎？没考虑开关问题。要么电池耗尽，否则设备永远开机，外壳都打印出来了，算了，使用其中两个针脚做为开关使用吧，断开电池的正极。插入排针以后导通电池正极就成了开关了。

一、模块选择

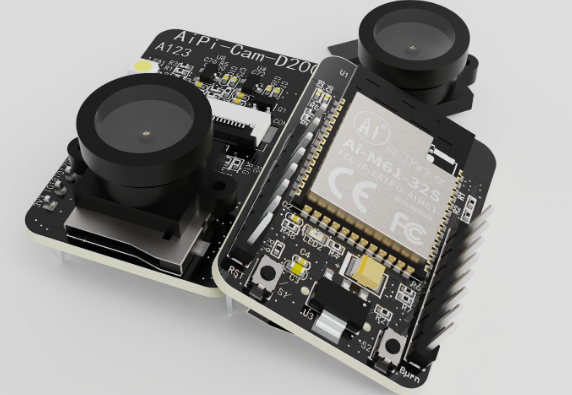

小安派-Cam-D200

（一开始想着用这个，但是，但是不知道为啥，串口读取数据就会跑飞，然后就换了）

Ai-M61-32S-Kit

（最后用了这个）

21VOC五合一空气质量检测模块

文档：
upload 附件：21VOC（TVOC，甲醛，CO2，温湿度）模块说明书-V01.01.pdf

upload 附件：五合一协议[5字节].docx

接线方案：

21VOC	Ai-M61-32S
`GND`	`GND`
`3V3`	`3V3`
`RX`	`IO25`
`TX`	`IO26`

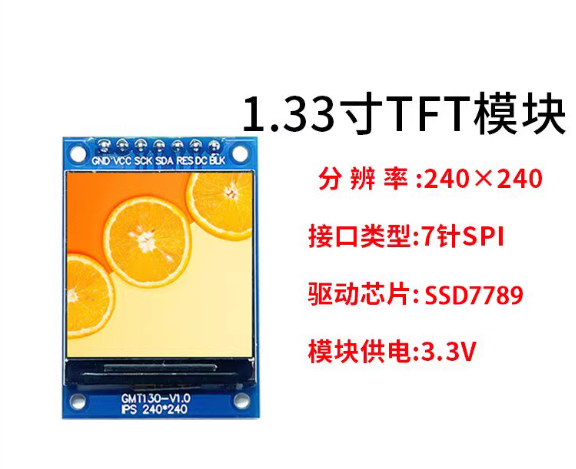

1.3 寸屏幕

接线方案：

1.3寸屏幕	Ai-M61-32S
`GND`	`GND`
`VCC`	`3V3`
`SCK`	`IO13`
`SDA`	`IO15`
`RES`	`IO12`
`DC`	`IO14`
`BLK`	`悬空`

按钮

接线方案：

按钮	Ai-M61-32S
`GND`	`GND`
`BUTTON`	`IO18`

通气孔

小孔微孔铝网格网菱形六角形孔铝板

外部接口

主要用于控制外部设备和作为开关使用。

接线方案：

4Pin	Ai-M61-32S
`Pin1`	`Bin+`
`Pin2`	`Bout+`
`Pin3`	`IO预留`
`Pin4`	`IO预留`

由于没有七哥和各位大佬那样自己画板的能力，所有都是用现有开发板做的。唯一的坏处就是不能控制设备的大小和功耗。还有一些组件也不能按照自己的意愿去调整。

二、页面设计

对于检测设备页面也没必要那么华丽，简单构建了一下布局。

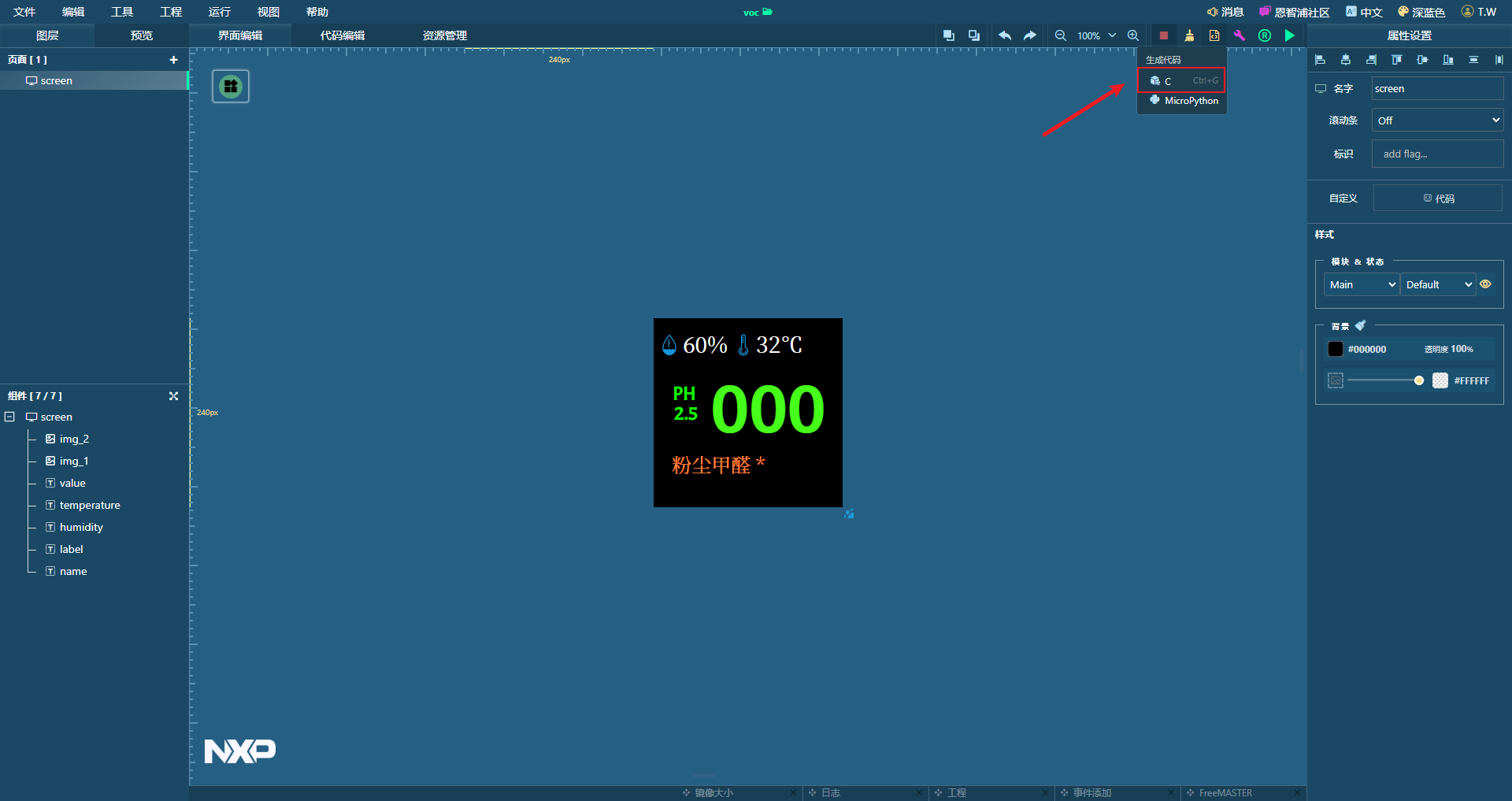

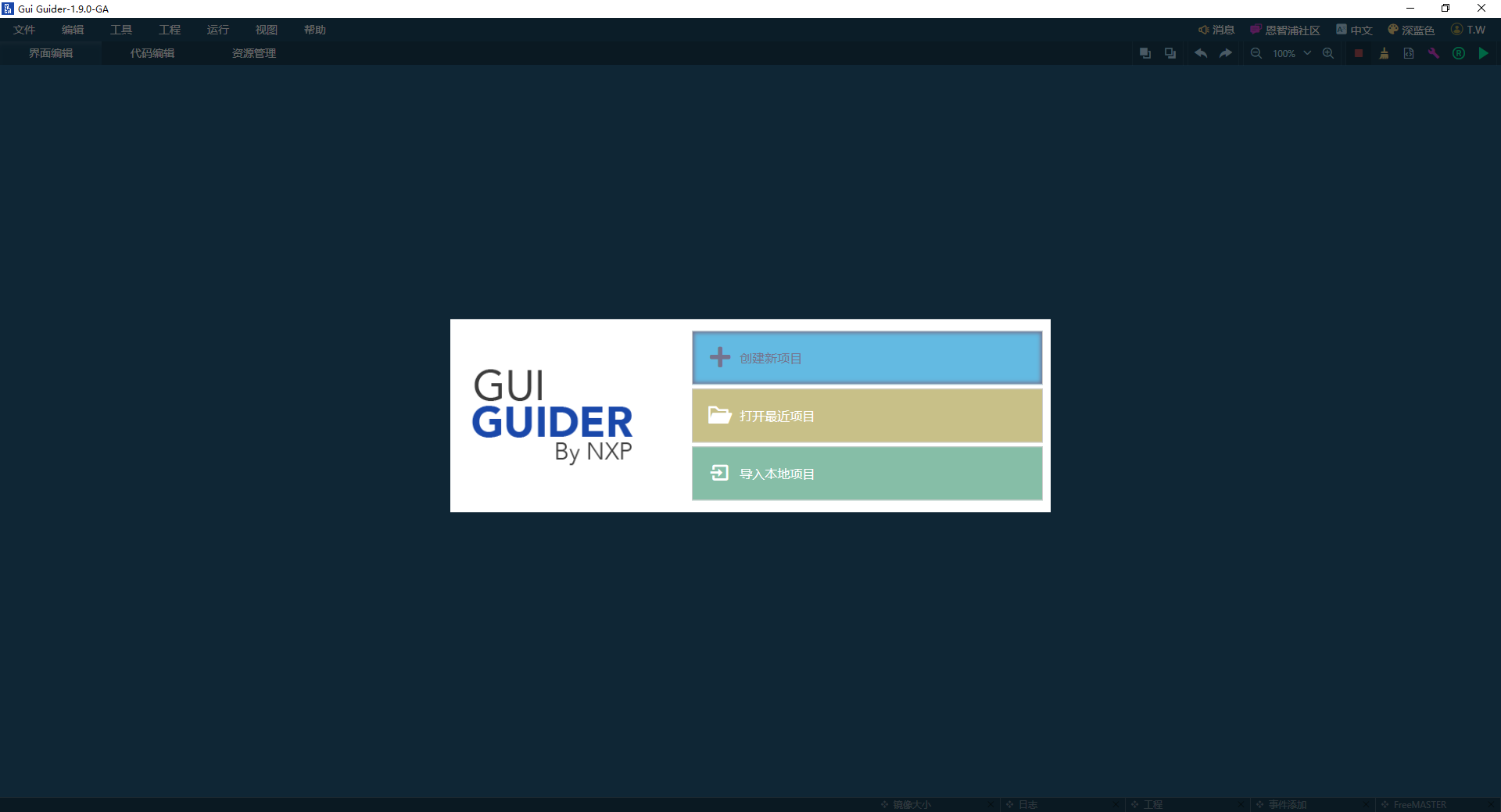

创建新项目

选择lvgl版本 V8.3.10

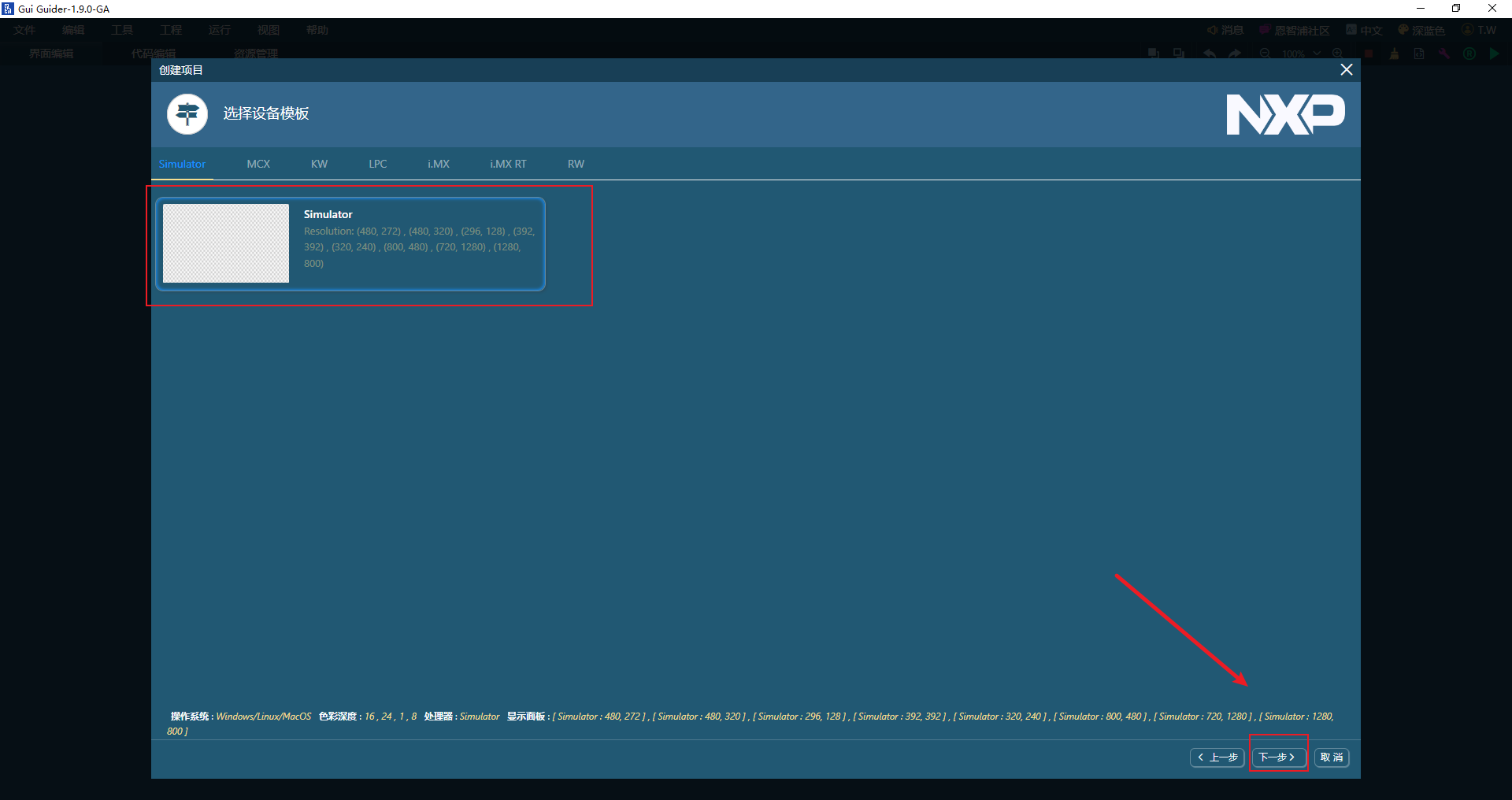

选择设备模板

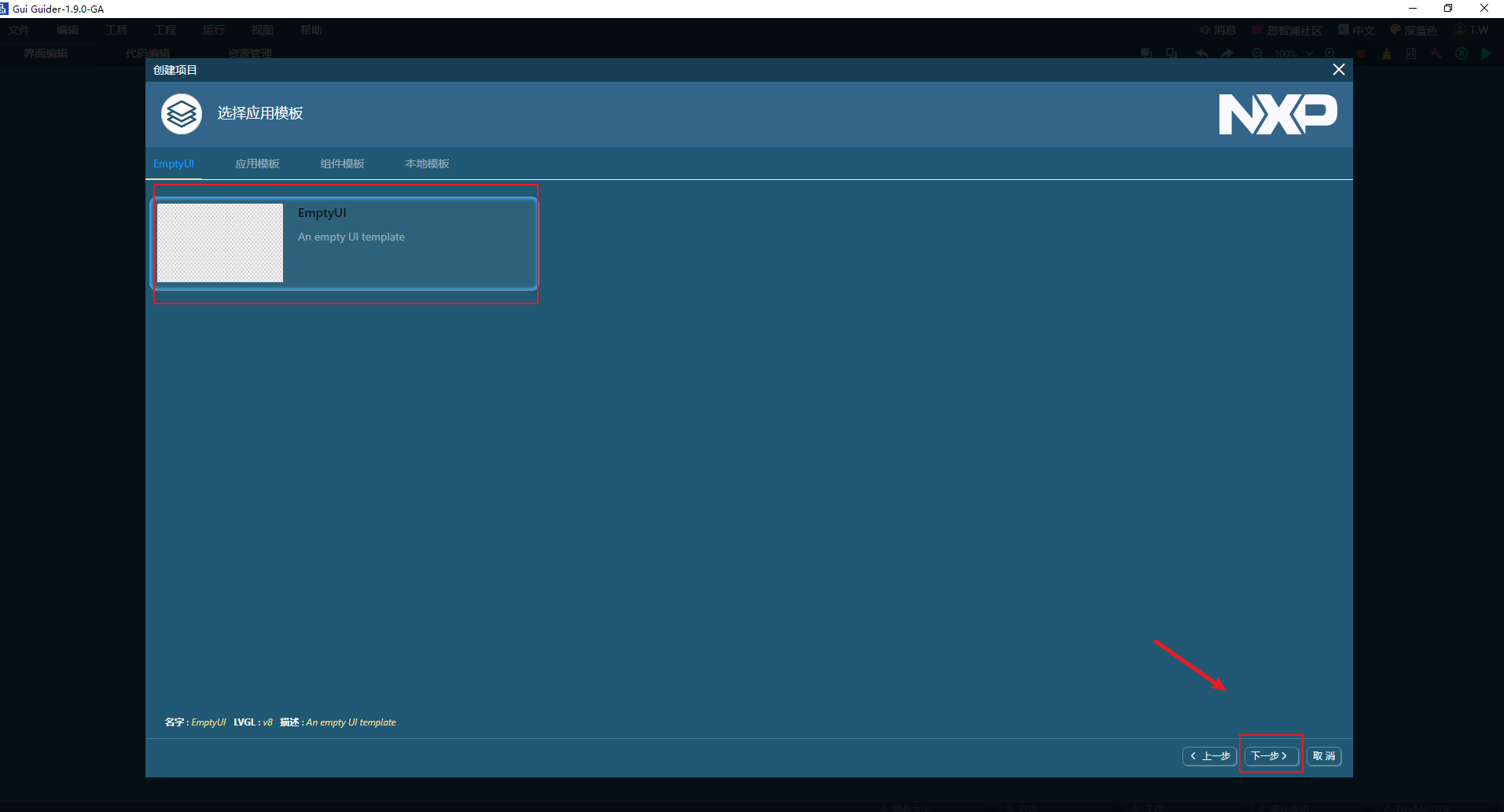

选择应用模板

项目配置信息

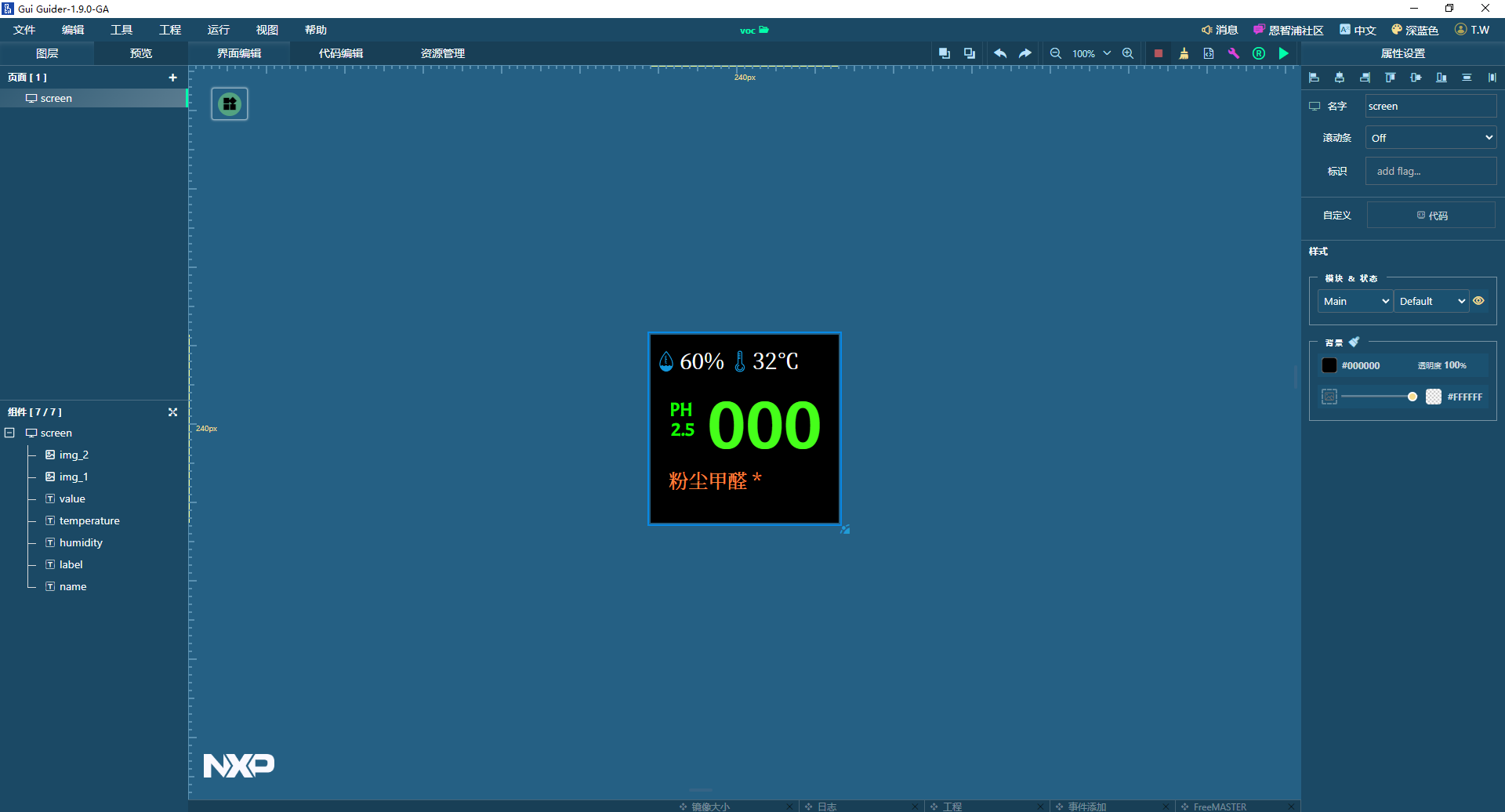

面板类型改成Custom，名字自己起个就行，屏幕的我是240x240 的所以就设置成这个。然后点击创建。

这里就是简单的拖拖拽拽。

生成C代码

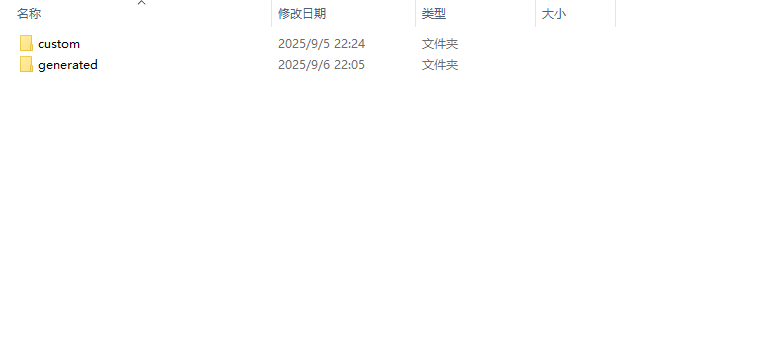

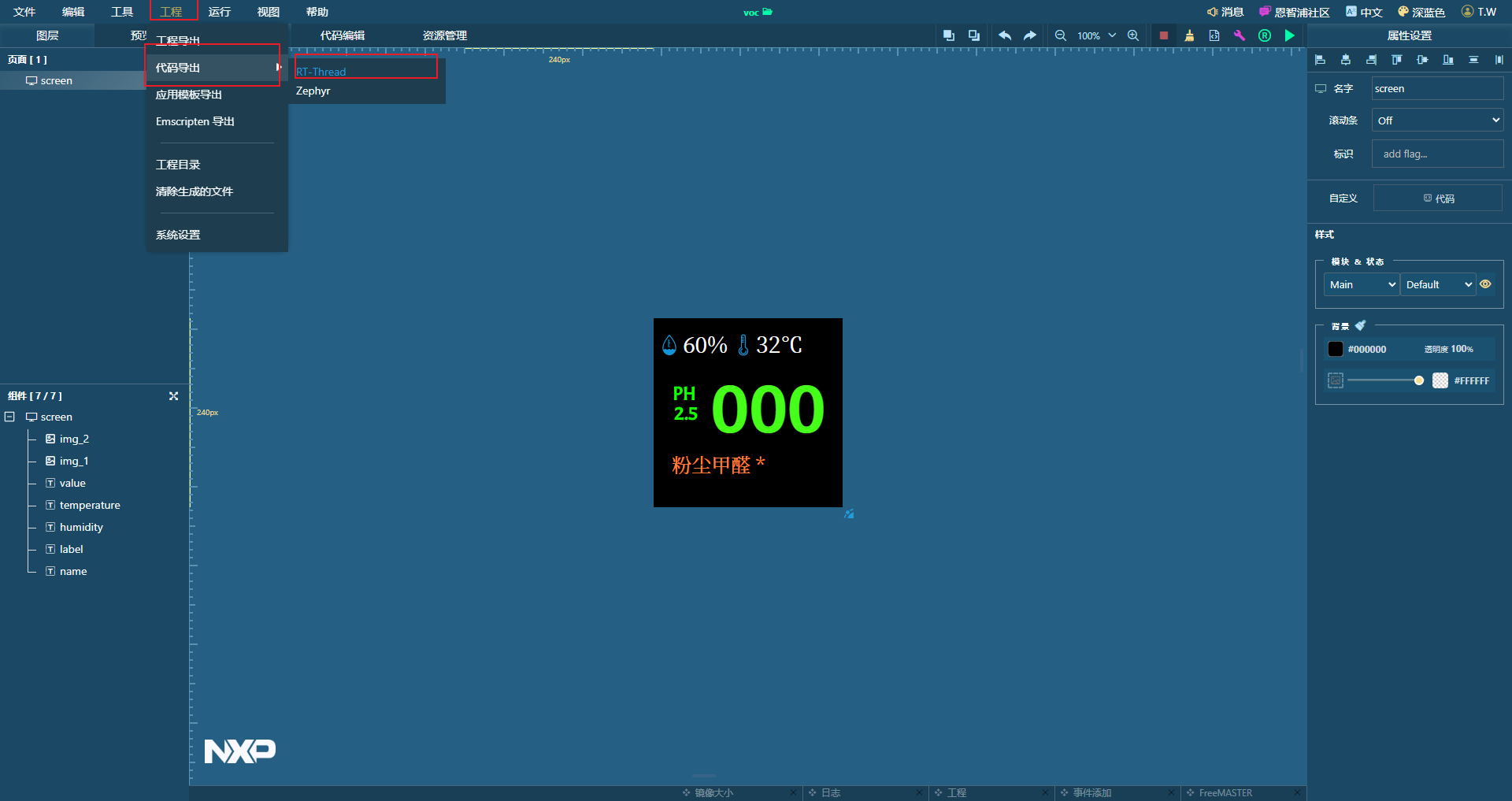

导出代码

页面到这里就设计好了。

三、代码

voc.h

#ifndef VOC_H
#define VOC_H

typedef  enum {
    SINGLE_CLICK,
    DOUBLE_CLICK,
    LONG_CLICK,
    NONE_CLICK,
} click_t;


void voc_init(void);
float convert_temperature(float temperature);
void voc21Task (void *pvParameters);

void send_sensor_data(int voc, int ch2o, int eco2, int temperature, int humidity);

#endif

voc.c

#include "bflb_mtimer.h"
#include "board.h"
#include "bflb_uart.h"
#include "bflb_gpio.h"
#include "FreeRTOS.h"
#include "task.h"
#include "cJSON.h"
#include "math.h"
#include <FreeRTOS.h>
#define DBG_TAG "MAIN"
#include "log.h"
#include <task.h>
#include <queue.h>

#include "custom.h"

#define BUFFER_SIZE 1024*2

// uart串口读取 mov21
struct bflb_device_s *voc_uart;
// 缓存数据总数，默认mov21 数据，是12位码头0x2C
int BUFFER_LEN = 12;
// 当前数组下标
int voc_index = 0;
// 读取数据状态标记
int flag = 0;
// 换出数据缓存数组
uint8_t UART_RECEIVE_BUFFER[12];

custom_event_t custom_event = CUSTOM_EVENT_GET_PM25_DATA;

extern QueueHandle_t queue;

float convert_temperature(uint16_t raw) {
    // 检查最高位是否为1（负数情况）
    if (raw & 0x8000) {
        return -(0xFFFF - raw) * 0.1f;
    }
    return raw * 0.1f;
}


static void uart_isr(int irq, void* arg)
{

    uint32_t intstatus = bflb_uart_get_intstatus(voc_uart);
    uint32_t rx_data_len = 0;
    char* queue_buff = pvPortMalloc(64);

    if (intstatus & UART_INTSTS_RX_FIFO) {
        LOG_I("rx fifo\r\n");
        while (bflb_uart_rxavailable(voc_uart)) {
            int ch = bflb_uart_getchar(voc_uart);

            if(voc_index < BUFFER_LEN){

                // 防止 数据读取完成不需要再读取，同时防止index越界
                if(ch!=-1 && voc_index < BUFFER_LEN){
                    if(flag == 1){
                        // 缓存数据
                        UART_RECEIVE_BUFFER[voc_index++] = ch;
                    }else{
                        // 读取到第二个 AA 改变标记 2 准备读取数据
                        if(ch == 0x2C){
                            flag = 1;
                            memset(UART_RECEIVE_BUFFER,0 , sizeof(UART_RECEIVE_BUFFER));
                            UART_RECEIVE_BUFFER[0] = ch;
                            voc_index = 1;
                        }else{
                            flag = 0;
                        }
                    }
                }
            }else{
                LOG_I("0x%02x\r\n",ch);
            }
        }
    }
    if (intstatus & UART_INTSTS_RTO) {
        LOG_I("rto");

        bflb_uart_int_clear(voc_uart, UART_INTCLR_RTO);
        LOG_I("uart int clear");
    }

    if (intstatus & UART_INTSTS_TX_FIFO) {

        LOG_I("tx fifo\r\n");
        for (uint8_t i = 0; i < 27; i++) {
            bflb_uart_putchar(voc_uart, UART_RECEIVE_BUFFER[i]);
        }
        bflb_uart_txint_mask(voc_uart, true);

    }
    vPortFree(queue_buff);
}

void init_voc(void){
     // 初始化uart
     voc_uart = bflb_device_get_by_name("uart1");
     struct bflb_device_s* gpio;
     // 初始化uart配置参数
     struct bflb_uart_config_s conf = {
         .baudrate = 9600,
         .data_bits = UART_DATA_BITS_8,
         .stop_bits = UART_STOP_BITS_1,
         .parity = UART_PARITY_NONE,
         .flow_ctrl = UART_FLOWCTRL_NONE,
         .rx_fifo_threshold = 7,
         .tx_fifo_threshold = 7
     };
     gpio = bflb_device_get_by_name("gpio");
     bflb_gpio_uart_init(gpio, GPIO_PIN_25, GPIO_UART_FUNC_UART1_TX);
     bflb_gpio_uart_init(gpio, GPIO_PIN_26, GPIO_UART_FUNC_UART1_RX);

     bflb_uart_init(voc_uart, &conf);
     bflb_uart_txint_mask(voc_uart, false);
     bflb_uart_rxint_mask(voc_uart, false);
     bflb_irq_attach(voc_uart->irq_num, uart_isr, NULL);
     bflb_irq_enable(voc_uart->irq_num);
}

void send_sensor_data(int voc, int ch2o, int eco2, int temperature, int humidity) {
    char json_str[BUFFER_SIZE]; // 确保缓冲区足够大
    memset(json_str, 0, sizeof(json_str));

    printf(custom_event == CUSTOM_EVENT_GET_PM25_DATA ? "PM2.5" : "CH2O");

    if(custom_event == CUSTOM_EVENT_GET_PM25_DATA){
        snprintf(json_str, sizeof(json_str),
                "{\"pm25\":{"
                "\"pm25\":%d,"
                "\"ch2o\":%d,"
                "\"eco2\":%d,"
                "\"temperature\":%.2f,"
                "\"humidity\":%.2f"
                "}}",
                voc, ch2o, eco2, convert_temperature(temperature), humidity * 0.1f
            );
    }else if(custom_event == CUSTOM_EVENT_GET_CH2O_DATA){
        snprintf(json_str, sizeof(json_str),
            "{\"ch2o\":{"
            "\"pm25\":%d,"
            "\"ch2o\":%d,"
            "\"eco2\":%d,"
            "\"temperature\":%.2f,"
            "\"humidity\":%.2f"
            "}}",
            voc, ch2o, eco2, convert_temperature(temperature), humidity * 0.1f
            );
    }


    // 发送队列数据（确保 queue 已初始化）
    if (queue != NULL) {
        xQueueSend(queue, json_str, portMAX_DELAY);
        printf("[DEBUG] Sending to queue: %s\n", json_str);
    }
}

void voc21Task(void* pvParameters){

    while (1)
    {

        // 读取到结束标记 处理数据
        if(voc_index == BUFFER_LEN){
            // 打印看下读取的数据
            for (size_t i = 0; i < sizeof(UART_RECEIVE_BUFFER); i++) {
                printf("0x%02x ", UART_RECEIVE_BUFFER[i]);
            }
            printf("\r\n");

            uint32_t voc =  UART_RECEIVE_BUFFER[1] <<8 | UART_RECEIVE_BUFFER[2];
            printf("VOC空气质量： %d ug/m3", voc);
            printf(" 、");
            uint32_t ch2o =  UART_RECEIVE_BUFFER[3] <<8 | UART_RECEIVE_BUFFER[4];
            printf("甲醛：%d ug/m3", ch2o);
            printf(" 、");
            uint32_t eco2 =  UART_RECEIVE_BUFFER[5] <<8 | UART_RECEIVE_BUFFER[6];
            printf("eCO2(PPM)： %d ppm", eco2);
            printf(" 、");

            uint16_t temperature‌ =  UART_RECEIVE_BUFFER[7] <<8 | UART_RECEIVE_BUFFER[8];
            printf("温度：%.1f °C", convert_temperature(temperature‌));

            printf(" 、");
            uint32_t humidity‌ =  UART_RECEIVE_BUFFER[9] <<8 | UART_RECEIVE_BUFFER[10];
            printf("湿度 %.1f %% RH", humidity‌*0.1f);

            printf("\r\n");

            send_sensor_data(voc, ch2o, eco2, temperature‌, humidity‌);
            memset(UART_RECEIVE_BUFFER, 0, BUFFER_LEN);
            // 处理完数据 恢复状态
            flag = 0;
            voc_index = 0;
        }
        vTaskDelay(500 / portTICK_PERIOD_MS);
    }

}

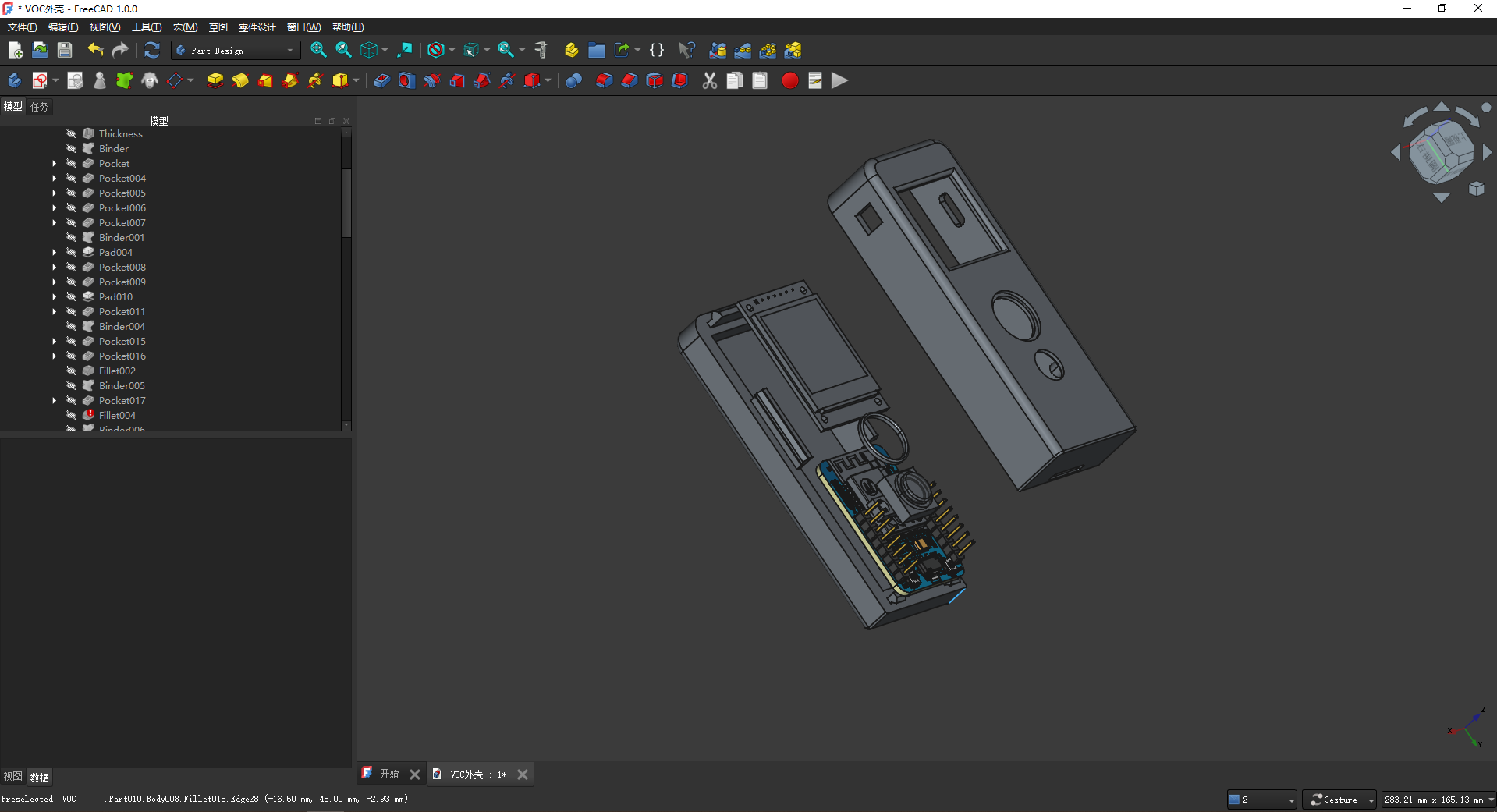

四、FreeCAD 外壳设计

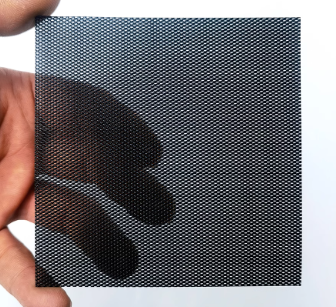

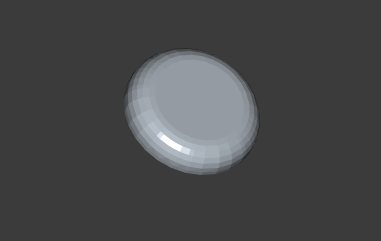

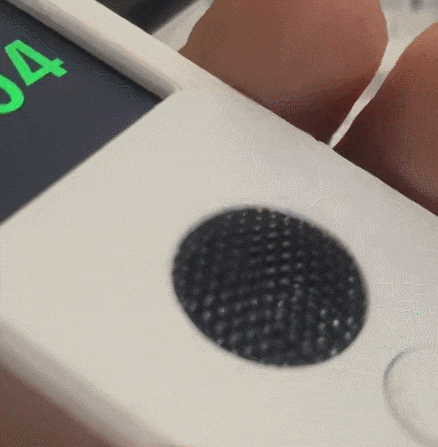

这个是通气孔那个铝网的磨具。手工裁剪的时候把它平的面放在铝网上，转着圈剪下来。然后再将铝网放在曲面这面，按压。这样就可以得到一个拱形的罩子了 O(∩_∩)O哈哈~。

效果

有个圆圆的凸起，效果还是蛮不错的。

五、组装调试

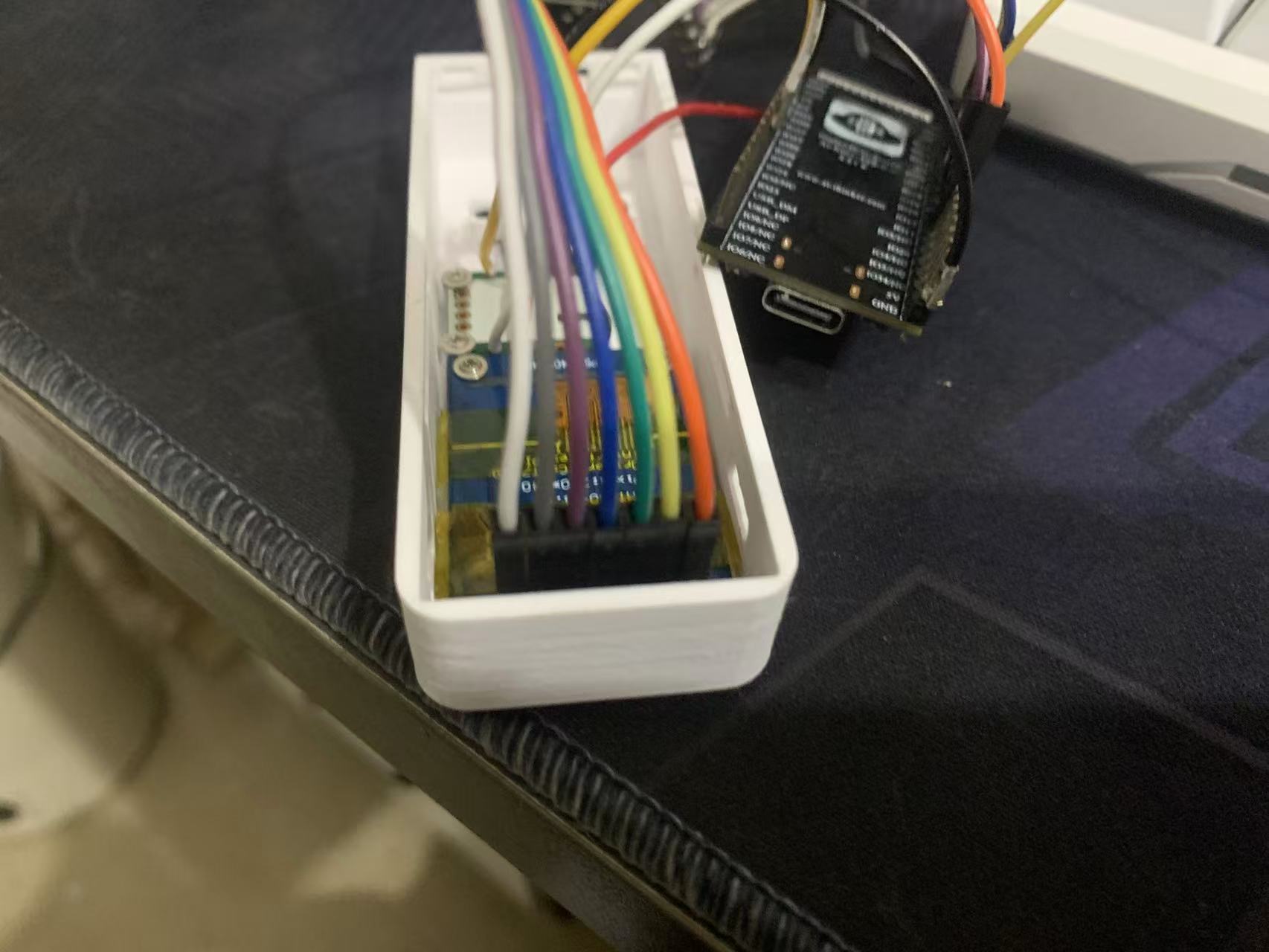

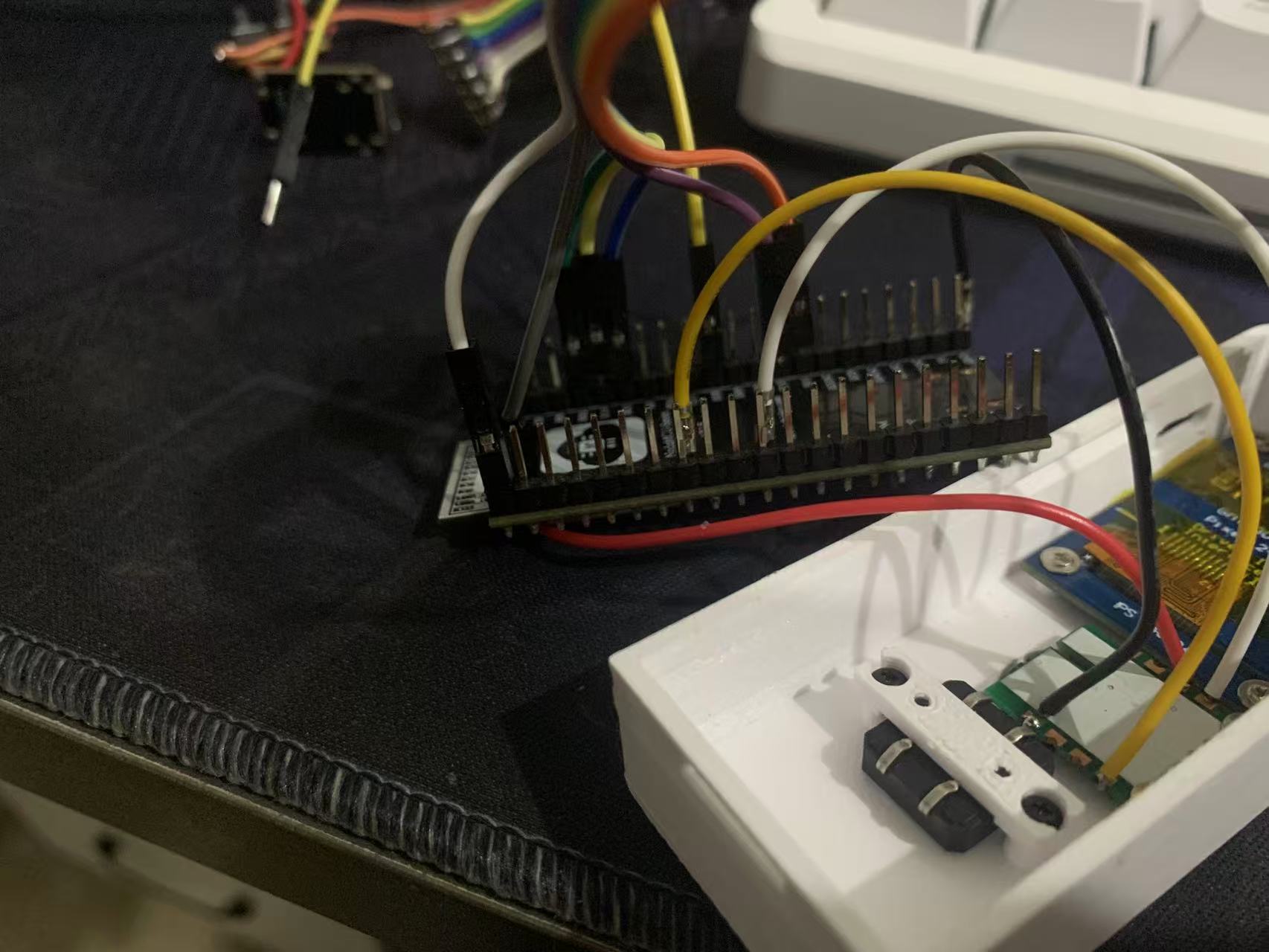

屏幕接线

再次

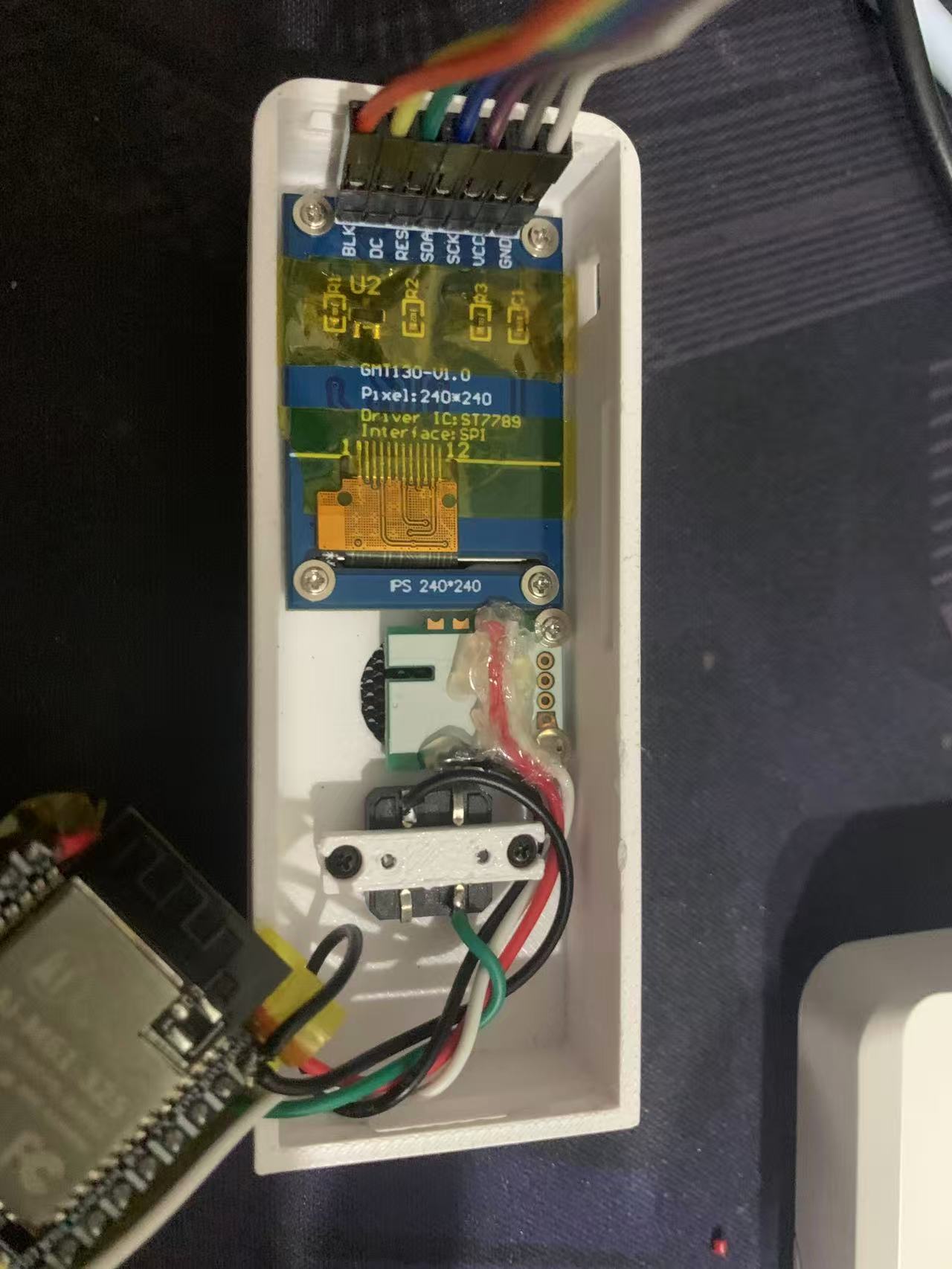

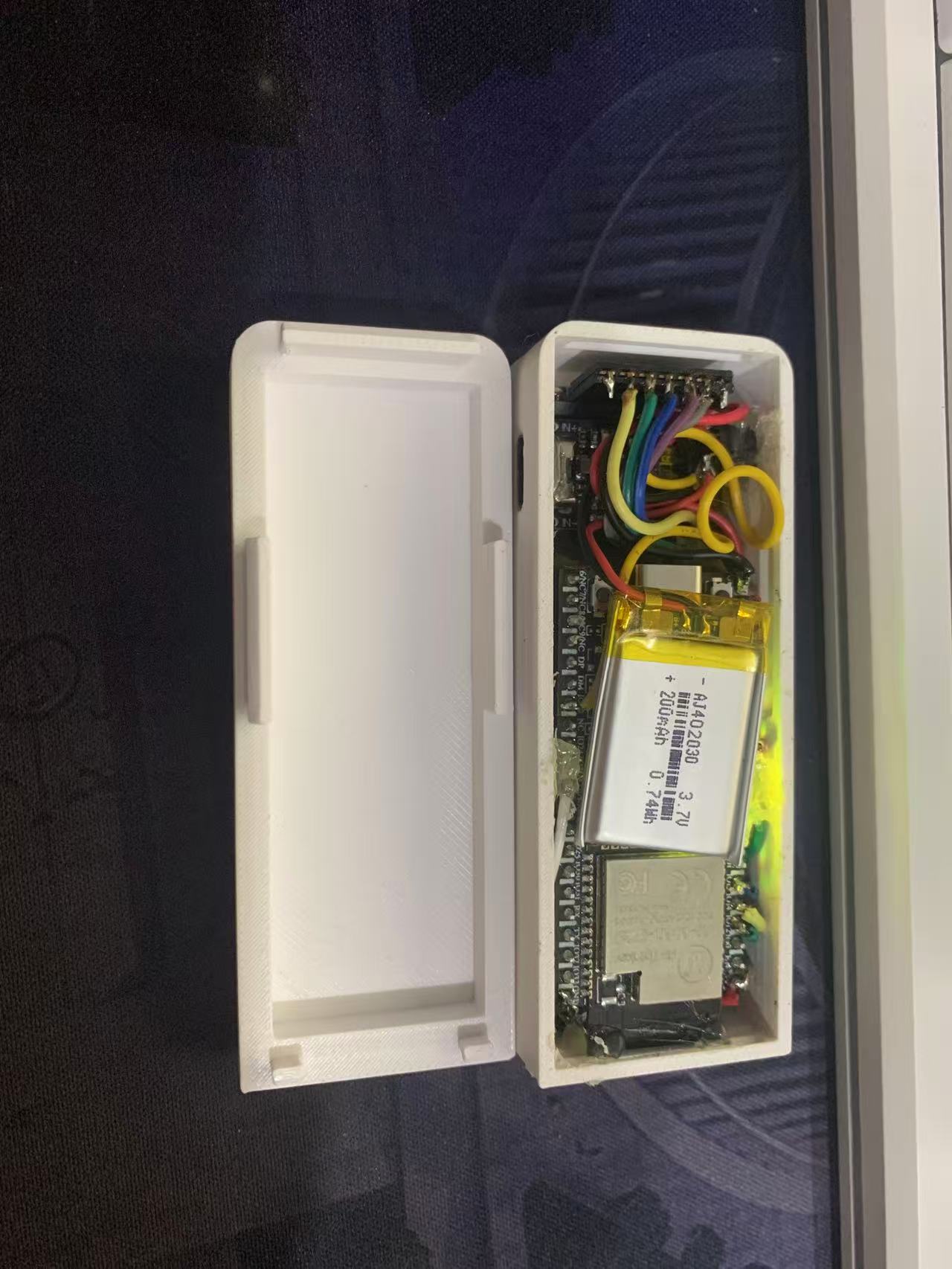

按钮\组装

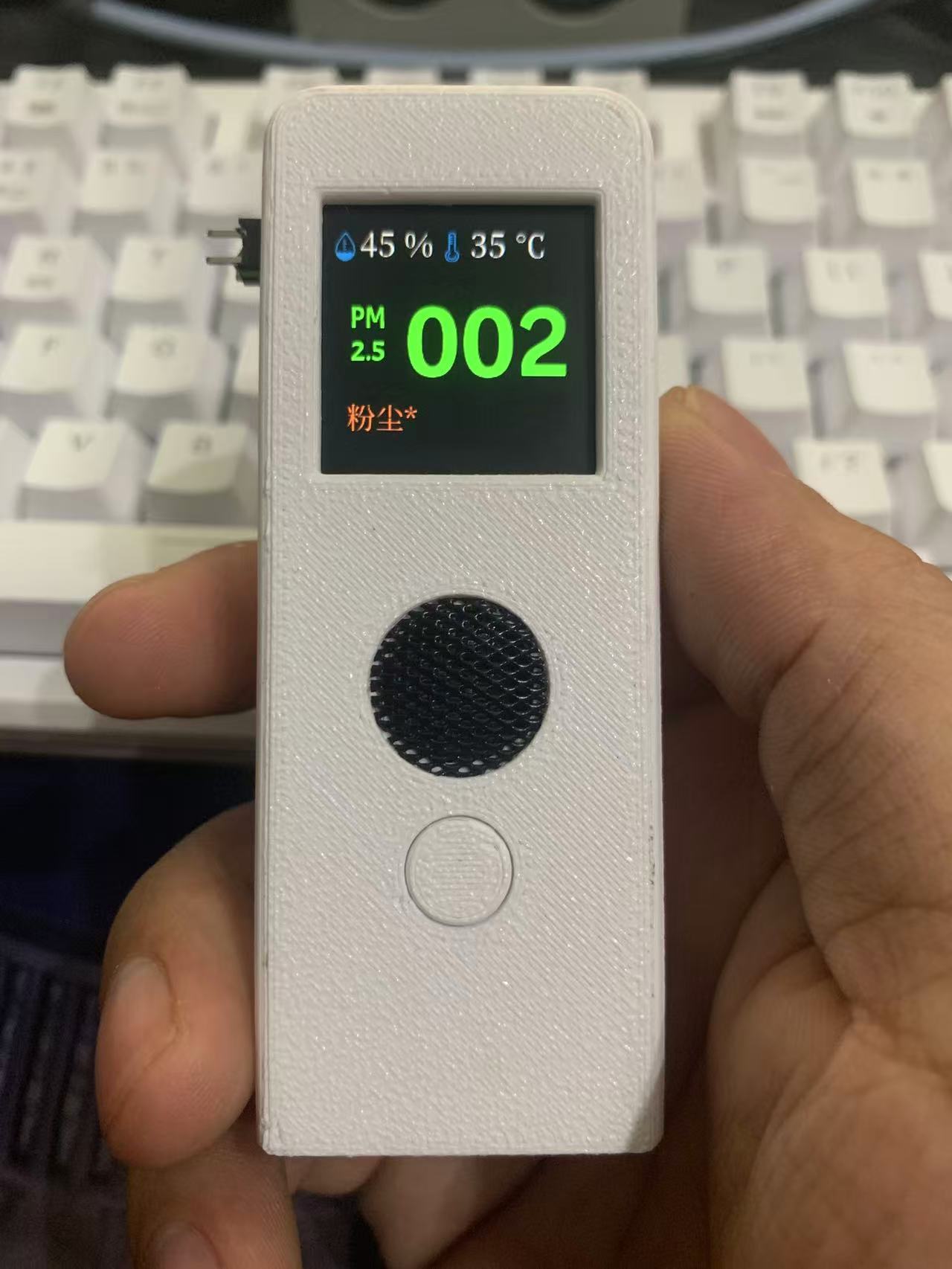

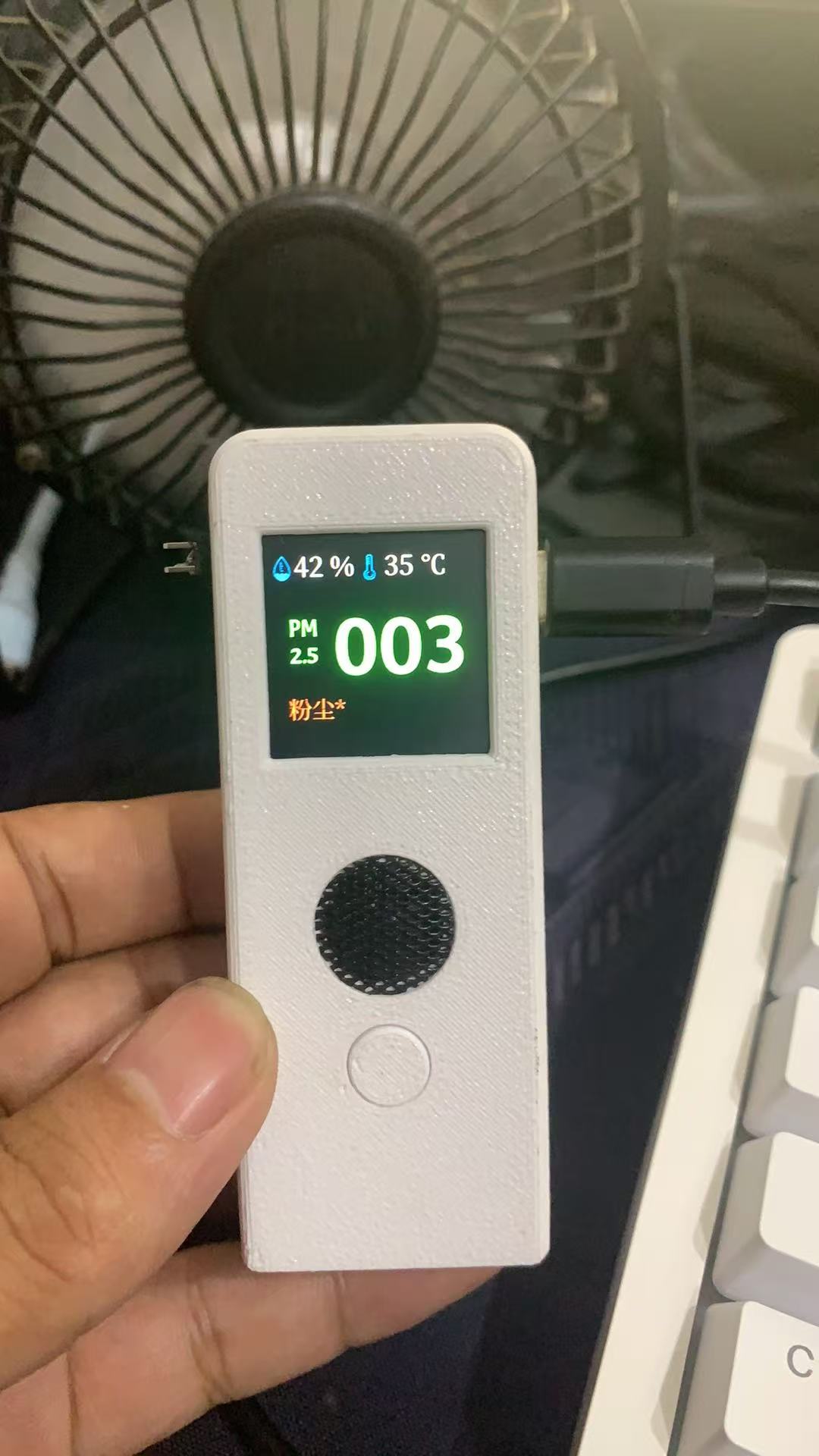

最终效果/充电

3D模型外壳：

upload 附件：3D外壳模型.zip

固件：

upload 附件：voc_fan_bl616.zip

源码：

upload 附件：voc_fan.zip

视频效果：

操作

默认显示空气颗粒物，单击按钮，显示下一页面，甲醛检测页面。
双击返回粉尘检测页面。其实这个设备是我想做的桌面空气净化器的主控设备。可以单独拿出来用。
