从零开始玩转AiPi-PalChatV1：硬件连接与固件烧录指南

新手必看，让你的模组成功“点亮”

1. 上电启动

请按以下步骤完成硬件连接：

1. 连接音频设备：将麦克风与喇叭正确接入模块的指定接口。
2. 连接电源线：接入 5V、3.3V 和 GND 电源线。

• 接线与上电
  上电后，设备将自动开机并播报欢迎语：
  • 网络未配置时，播报：“我是你的人工智能语音助手，请对我说‘你好小安，开始配网’。”
  • 网络已配置时，播报：“我是你的人工智能语音助手，请对我说‘你好小安，唤醒我’。”

2. 网络配置与重新配网

• 首次配置网络

  1. 对设备说：“你好小安”。
  2. 设备回复“我在”后，接着说：“开始配网”。
  3. 设备将回复：“进入配网模式，请使用安信可小程序或 App 进行配网。”
  4. 使用微信扫描二维码，打开 “安信可 IOT 微信小程序”。
  5. 选择 “AI 硬件智能体”，点击 “添加设备” -> “扫描设备”。
  6. 找到名为 “BL602_XZ_V1.x_XXXXXXXXXX” 的设备并连接。
  7. 在 “SSID” 栏填写您的 WiFi 名称（注意：请勿使用带5G后缀的网络）。
  8. 在 “密码” 栏填写 WiFi 密码。
  9. 点击下方的 “配置WiFi”。
  10. 设备回复“连网中”，成功后播报“连网成功”。
  11. 若失败，请重复以上步骤。成功后，可在小程序中进行设备管理。

• 重新配网
  设备上电后，直接使用语音指令：“你好小安，开始配网”，然后参照上述 “首次配置网络” 流程操作即可。

3. 设备绑定与解绑

• 注册与登录
  在安信可小程序的“AI 硬件智能体”页面，选择 AiPi-PalChatV1 设备进入详情页，点击 “复制网址”，在手机浏览器中打开即可进入 小智AI配置页面。点击 “控制台” 登录，若无账号请先注册。

• 获取设备验证码
  首次联网成功后，设备会循环播报一组6位数字验证码，请务必记录，用于后续添加设备。若提示“智能体不存在”，请先创建智能体。

• 绑定设备

  1. 可使用默认智能体 “台湾女友” 进行添加。
  2. 点击 “添加设备”，输入设备播报的 6位数字验证码。
  3. 绑定成功后，请手动复位设备。

• 解绑设备
  在智能体配置页面的设备管理中，找到对应设备，滑动至最右侧的 “操作” 项，点击 “解绑” 即可。

• 配置智能体
  点击 “配置角色”，可根据个人喜好对智能体的昵称、角色音色、语言偏好及语言模型等进行个性化设置。

4. 开始对话

• 重新上电
  设备重新上电后，请等待 “联网成功” 的语音提示。
• 语音唤醒
  对设备说：“你好小安”，设备回复 “我在” 即为唤醒成功。
• 连续对话
  唤醒后，即可与设备进行连续对话。

固件烧录教程

• 硬件连接 (TTL 转 USB 模块 与 AiPi-PalChatV1 UART-MCP)

  TTL 转 USB 模块	AiPi-PalChatV1 UART-MCP
  GND	GND
  TXD	RXD
  RXD	TXD
  3.3V	3V3

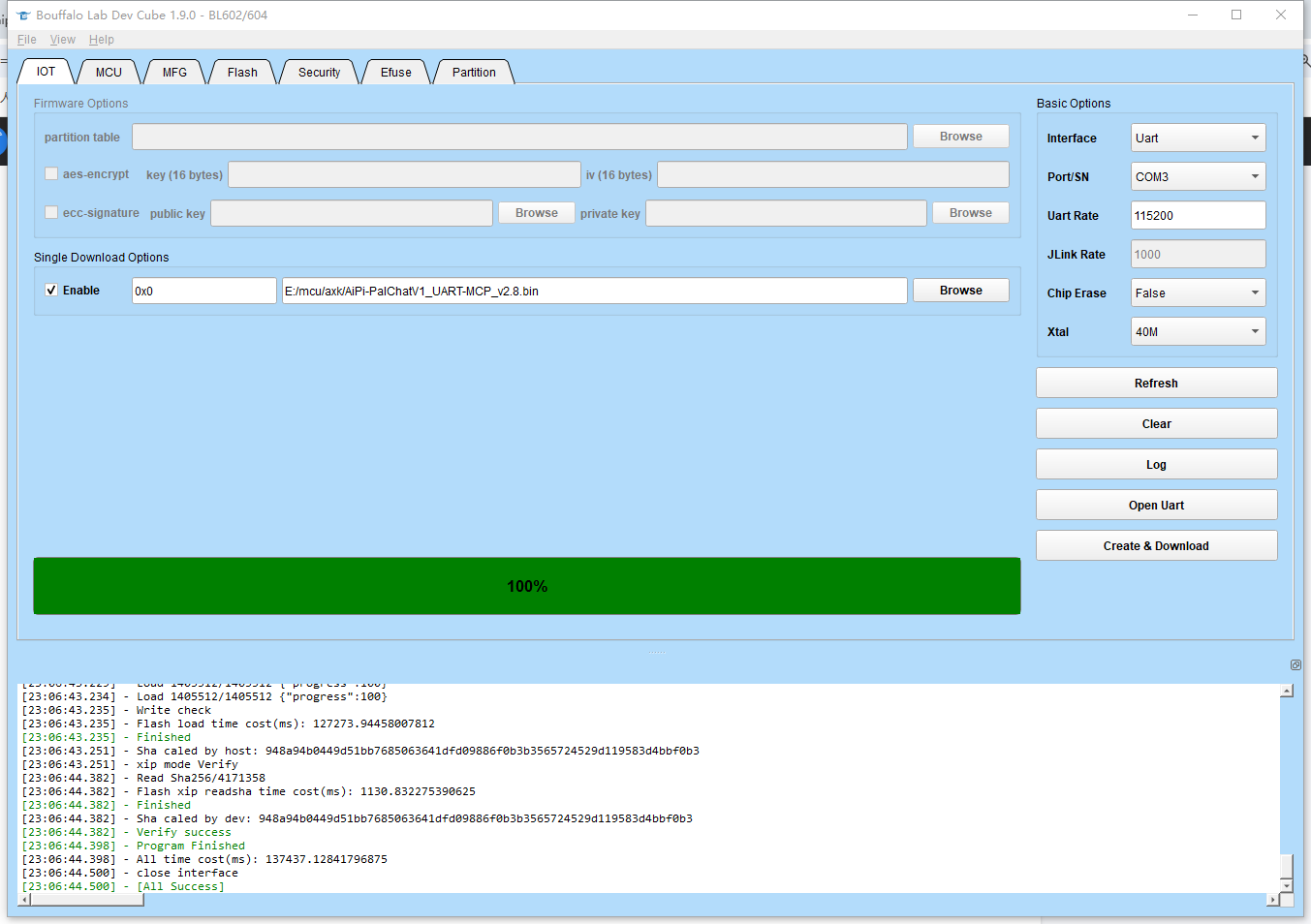

• 烧录软件

  1. 下载烧录工具 BouffaloLabDevCube： https://aithinker-static.oss-cn-shenzhen.aliyuncs.com/docs/media/tools/BouffaloLabDevCube-v1.9.0.zip
  2. 打开软件，芯片类型选择 BL602。

• 进入烧录模式

  1. 按住板上的 BOOT 按钮不放（或者将 IO8 引脚与 3.3V 短接）。
  2. 保持以上状态，给设备上电。
  3. 在软件中点击 “烧录” 按钮。
